Obložene žice neophodne su za sprječavanje električnih požara i opasnosti od strujnog udara u modernim zgradama Kada je ispravno instaliran, obložene žice smanjiti rizik od kratkog spoja za više od 70% u usporedbi s neoklopljenim jednožilnim ožičenjem . Njihov vanjski izolacijski sloj ne samo da štiti od mehaničkih oštećenja, već također osigurava kontinuiranu putanju uzemljenja. Za stambene i lake komercijalne primjene, korištenje kabela s plaštom kao što su dvostruki i uzemljeni ili slične konstrukcije s omotačem izravan je način usklađen s kodovima za postizanje sigurnije električne distribucije. Što su obložene žice i po čemu se razlikuju od golih ili jednostruko izoliranih vodiča Obložena žica sastoji se od dva ili više izoliranih vodiča koji nose struju (fazni i nulti) plus goli ili izolirani vodič za uzemljenje, a svi su zatvoreni unutar vanjskog PVC-a, gume ili LSZH (Low Smoke Zero Halogen) omotača. Ključna razlika: žice s jednom izolacijom imaju samo jedan sloj izolacije po vodiču i obično se izvode unutar cjevovoda ili kanala. Kabeli s plaštem kombiniraju mehaničku zaštitu i izolaciju u jedan sklop, eliminirajući potrebu za dodatnim cijevima na suhim, zaštićenim mjestima. Na primjer, standardni obloženi kabel od 2,5 mm² koji se koristi u krugovima utičnica od 13 A može izdržati vlačnu silu do 200N tijekom instalacije bez oštećenja unutarnje izolacije, dok jednostruko izolirana žica istog poprečnog presjeka zahtijeva vod za postizanje slične mehaničke zaštite. Kritične sigurnosne prednosti: otpornost na vatru i sprječavanje strujnog udara Moderne obložene žice ocijenjene su za otpornost na plamen prema IEC 60332-1 ili sličnim standardima. U kontroliranom testu, a Kabel obložen PVC-om se sam gasi u roku od 60 sekundi nakon uklanjanja plamena plamenika, dok su neobložene termoplastične žice nastavile gorjeti i ispuštati goruće čestice. Vanjski omotač također djeluje kao barijera protiv slučajnog kontakta. Podaci iz izvješća o električnim incidentima pokazuju da domovi u potpunosti ožičeni kabelima s dvostrukom izolacijom imaju 82% manje udara povezanih s kvarom izolacije u usporedbi s onima koji koriste jednostruko izolirane žice u cjevovodu. Vodič za odabir: usklađivanje tipova obloženih žica s primjenama u stvarnom svijetu Odabir pogrešnog materijala plašta ili veličine vodiča dovodi do preranog kvara. Ispod je praktična tablica temeljena na uobičajenim okruženjima instalacije i zahtjevima opterećenja. Imajte na umu da sve vrijednosti pretpostavljaju temperaturu okoline od 30°C i bakrene vodiče (najčešći materijal za obložene žice). Tablica 1: Preporučene vrste obloženih žica prema primjeni i okruženju Područje primjene Veličina vodiča (mm²) Vrsta plašta Maksimalna struja (A) Krugovi rasvjete (suho unutarnje) 1.0 ili 1.5 PVC (70°C) 11 - 16 (izvorni znanstveni rad, znanstveni). Utičnice (kućne) 2.5 PVC ili LSZH 20 - 27 (izvorni znanstveni rad, znanstveni). Štednjak / HVAC (fiksno) 6.0 ili 10 PVC ili guma 32 - 63 (izvorni znanstveni rad, znanstveni). Vanjska/vlažna mjesta 2,5 ili 4,0 Guma ili XLPE 25 - 37 (prikaz, znanstveni). Za skrivenu ugradnju u toplinsku izolaciju vrijede faktori smanjenja. Žica s plaštom od 2,5 mm² zakopana u više od 100 mm izolacije može imati smanjenu struju za do 50% (npr. od 27A do 13,5A). Uvijek provjerite lokalne propise o ožičenju. Najbolje prakse ugradnje koje produljuju radni vijek preko 30 godina Ispravno postavljena obložena žica u suhom, prozračenom prostoru može lako trajati 40 do 50 godina . Međutim, tri uobičajene pogreške dramatično smanjuju taj životni vijek: Pretjerano savijanje: Minimalni radijus savijanja trebao bi biti najmanje 4x veći od promjera kabela. Obložena žica promjera 10 mm savijena oko radijusa od 35 mm uzrokuje mikropukotine u omotaču, smanjujući izolacijski otpor ispod 1 MΩ unutar 3 godine (početna vrijednost >100 MΩ). Prekoračenje temperaturnih ograničenja: Žica obložena PVC-om koja kontinuirano radi na 80°C (umjesto nazivne 70°C) stari dvostruko brže. Podaci pokazuju da za svaki 10°C iznad nazivne vrijednosti, životni vijek izolacije prepolovljen . Nepravilno skidanje: Rezanje unutarnjih vodiča tijekom uklanjanja vanjskog omotača stvara točke naprezanja. U studiji o 200 neispravnih krugova, 37% kvarova nastalo je zbog loše ogoljenih krajeva omotača . Upotrijebite namjenski alat za skidanje kabela postavljen na ispravnu dubinu – obično 0,5 mm manje od debljine plašta. Za standardni PVC plašt debljine 1,5 mm, dubina skidanja od 1,0 mm ostavlja sigurnosnu marginu bez izlaganja vodiča. Uobičajene zablude o obloženim žicama (s ispravcima podataka) Nerazumijevanje vrijednosti obložene žice dovodi do opasnih zamjena. Dolje je popis čestih pogrešaka u odnosu na stvarne činjenice temeljene na laboratorijskim i terenskim podacima. Mit: Sve obložene žice su vodootporne. činjenica: Samo gumene ili posebno ocijenjene LSZH obloge podnose stalnu vlagu. Standardna PVC obložena žica apsorbira 0,5% do 1,5% vode po težini nakon 24 sata potapanja , što dovodi do povećane struje curenja. Mit: Deblji omotač uvijek znači bolju zaštitu. činjenica: PVC omotač od 1,8 mm pruža 90% mehaničke otpornosti na udarce od omotača od 2,5 mm, ali potonji smanjuje fleksibilnost za 40% i povećava poteškoće ugradnje u skučenim prostorima. Mit: Za obložene žice nikad nije potreban vod. činjenica: Na mjestima koja su podložna oštećenjima ili udarcima glodavaca (kao što su garaže ili vanjski zidovi), potrebna je dodatna mehanička zaštita poput cijevi. Ispitivanja pokazuju da standardni PVC omotač probija a Čelična igla od 2 mm sa silom manjom od 50 N – unutar snage ugriza običnih glodavaca. Postupak korak po korak za testiranje ostaje li postojeća obložena žica sigurna Periodično testiranje izbjegava neočekivane kvarove. Slijedite ovaj praktični kontrolni popis koristeći osnovnu električnu ispitnu opremu. Zabilježite vrijednosti za usporedbu iz godine u godinu. Vizualni pregled: Provjerite ima li na vanjskom omotaču pukotina, promjene boje ili oticanja. Bubrenje ukazuje na migraciju plastifikatora ili pregrijavanje – odmah zamijenite ako bubrenje prekorači 15% izvornog promjera . Ispitivanje otpornosti izolacije: Koristeći 500V DC megger, izmjerite između vodiča i između svakog vodiča i zemlje. Trebala bi se vidjeti zdrava obložena žica veći od 100 MΩ . Vrijednosti ispod 1 MΩ zahtijevaju hitnu zamjenu. Kontinuitet zemljine jezgre: Izmjerite otpor od jednog do drugog kraja vodiča uzemljenja. Za 30 m duljine 1,5 mm² zemlje, očekujte manji od 0,4 Ω . Više vrijednosti ukazuju na labave spojeve ili korodirane žice. Provjera integriteta omotača: Čvrsto omotajte kabel samospajajućom trakom i uronite zalijepljeni dio u vodu dok mjerite izolacijski otpor. Svaki pad ispod 50 MΩ nakon 5 minuta potvrđuje mikropukotine u ovojnici. Izvedite ovaj testni ciklus svakih 5 godina za stambene instalacije i godišnje za industrijska ili vlažna okruženja. Pridržavanje ovog rasporeda može produljiti efektivni sigurni životni vijek obloženih žica s tipičnih 25-30 godina na više od 45 godina . Zaključak: Obložene žice ostaju najisplativija sigurnosna nadogradnja za bilo koji električni sustav Podaci o zahtjevima za osiguranje i istragama požara dosljedno pokazuju da su nekretnine potpuno ožičene kabelima s plaštem 60% manje električnih požara na 1.000 instalacija u usporedbi s onima koji koriste starije sustave s ponovnim ožičenjem ili neobložene sustave. Dodatni trošak unaprijed (obično 0,20 do 0,50 dolara po metru više od osnovne jednostruko izolirane žice) nadoknađuje se u roku od dvije godine kroz niži instalacijski rad i smanjene zahtjeve za vodove. Za bilo koju novu izgradnju ili renoviranje, specifikacija obloženih žica s odgovarajućim materijalom za plašt i ispravnim dimenzioniranjem vodiča izravna je, mjerljiva radnja prema sigurnijoj i trajnijoj električnoj infrastrukturi.

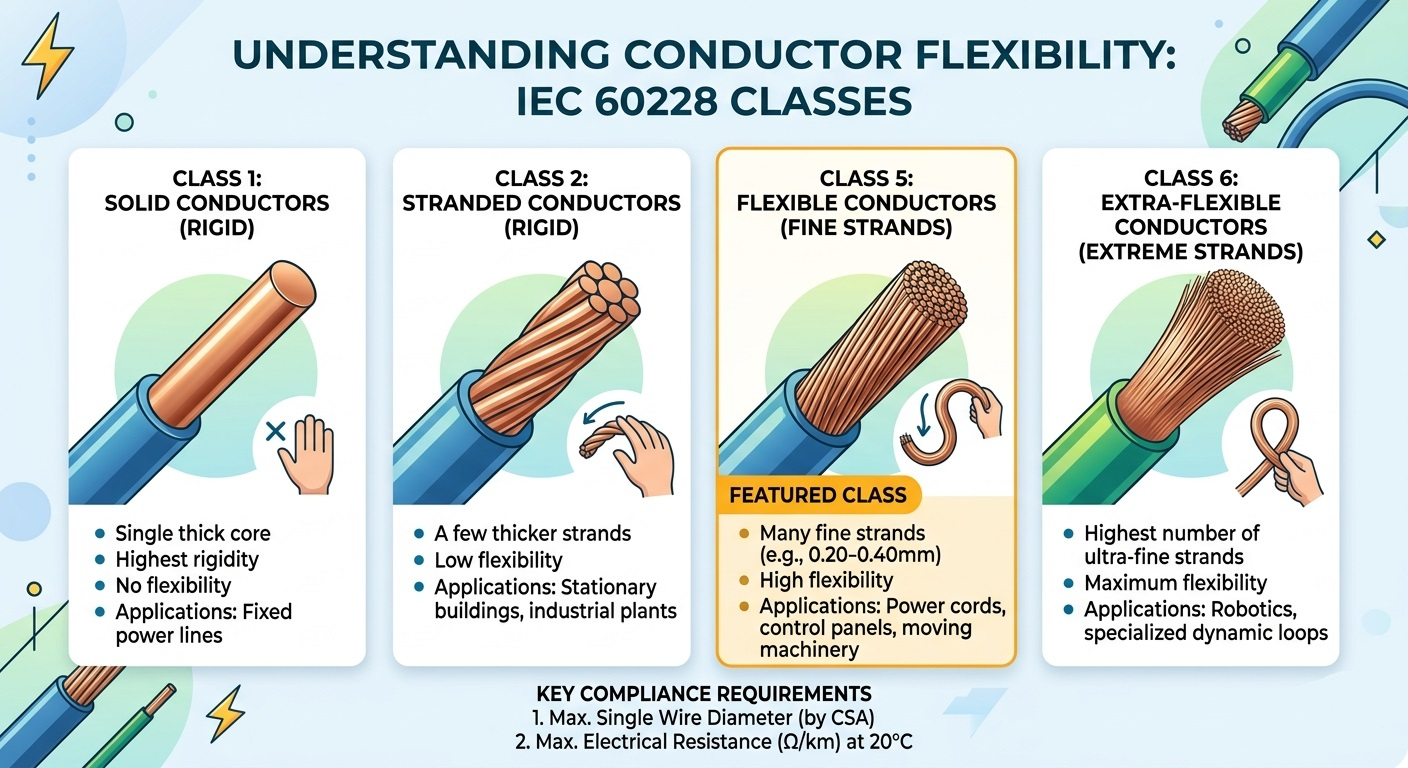

Ključni zaključak: Vodiči klase 5, definirani IEC 60228, su finožilni savitljivi vodiči koji se koriste u produžnim vodovima, kontrolnim pločama i industrijskim aplikacijama. Ovaj vodič pokriva tehničke specifikacije, usporedbu s klasom 2 i kako odabrati pravi vodič za vaš projekt. U svijetu elektrotehnike i proizvodnje kabela "fleksibilnost" nije samo fizička osobina — to je strogo definirana tehnička kategorija. Ako ste ikada rukovali krutim kabelom za napajanje u odnosu na gipku kontrolnu žicu koja se lako savija, iskusili ste razliku između klasa vodiča iz prve ruke. Većina ovih specifikacija regulirana je međunarodnom normom IEC 60228 . Ovaj vodič duboko zaranja u Vodiči klase 5 — industrijski standard za fleksibilne primjene — koji pokriva konstrukcijske zahtjeve, električna ograničenja i slučajeve korištenja u stvarnom svijetu. Razumijevanje IEC 60228 Okvira za klasifikaciju vodiča IEC 60228 (i njegov britanski ekvivalent BS EN 60228) klasificira vodiče u četiri glavne klase na temelju konstrukcije i fleksibilnosti. Razumijevanje mjesta 5. klase u ovoj hijerarhiji ključno je za ispravan odabir proizvoda: Klasa Vrsta Opis 1. razred Čvrsto (kruto) Jednostruka čvrsta žica; koristi se za fiksne, trajne instalacije gdje nema kretanja. klasa 2 Nasukani (kruti) Višestruko deblje žice; standard za kućno ožičenje i električne mreže u fiksnim instalacijama. razred 5 Fleksibilan (fini pramenovi) Mnogo finih bakrenih žica upletenih zajedno; dizajniran za često savijanje i kretanje. 6. razred Ekstra-fleksibilan (najfiniji pramenovi) Još finije niti od klase 5; koristi se u vrlo dinamičnim aplikacijama koje zahtijevaju maksimalnu fleksibilnost. Što dirigenta čini "klasom 5"? Tehničke specifikacije Provodnik klase 5 sastoji se od više finih bakrenih žica povezanih zajedno kako bi se postigla fleksibilnost. Suprotno uobičajenim pretpostavkama, IEC 60228 to čini nije strogo propisati ukupan broj niti. Umjesto toga, standard nalaže usklađenost s dvije primarne metrike: 1. Maksimalni promjer pojedinačnih žica Kako bi se osiguralo da vodič ostane istinski fleksibilan, IEC 60228 postavlja strogu gornju granicu promjera svake pojedinačne žice. Tanje niti se lakše savijaju, smanjujući zamor metala tijekom ponovljenih ciklusa savijanja. Reprezentativni primjeri iz standarda uključuju: Vodič od 75 mm² → najveći pojedinačni promjer žice: 0,21 mm Vodič od 5 mm² → najveći pojedinačni promjer žice: 0,26 mm Vodič od 10 mm² → najveći pojedinačni promjer žice: 0,41 mm Vodič od 35 mm² → najveći pojedinačni promjer žice: 0,41 mm 2. Maksimalni električni otpor na 20°C Električni otpor je kriterij koji definira učinkovitost. Ukupni otpor dovršenog vodiča klase 5 ne smije premašiti vrijednosti navedene u tablicama otpora IEC 60228, izmjereno na 20°C. Ovo pravilo dopušta proizvođačima fleksibilnost dizajna: ako proizvođač koristi žice od 0,20 mm umjesto maksimalnih 0,21 mm, to je prihvatljivo — pod uvjetom da gotovi vodič i dalje zadovoljava granicu otpora. Ovaj pristup s dva parametra (otpor promjera žice) osigurava da su vodiči klase 5 i fizički fleksibilni i električni učinkoviti, bez pretjeranog specificiranja procesa proizvodnje. Klasa 5 u odnosu na vodiče klase 2: osnovne razlike Inženjeri elektrotehnike često se suočavaju s izborom između vodiča klase 2 i klase 5. Odluka ovisi o tome hoće li kabel biti u fiksnoj instalaciji ili mobilnoj/fleksibilnoj aplikaciji. Evo izravne usporedbe: Značajka Klasa 2 (Stranded, Fixed) Klasa 5 (Flexible) Izgradnja Manje, deblje žice Mnogo finih žica Fleksibilnost Nizak — pogodan za fiksno ožičenje Visoko — pogodno za kretanje Tipične primjene Ožičenje kuće, električne mreže Produžni kablovi, upravljačke ploče Metoda raskida Jednostavne ušice ili vijci Preporučene ferule Otpornost metala na zamor Nizak (nije dizajniran za savijanje) Visoko (dizajnirano za opetovano savijanje) trošak Općenito niže Nešto viši zbog procesa finog uvijanja Ključne primjene IEC 60228 vodiča klase 5 Budući da vodiči klase 5 mogu izdržati umjerene vibracije i opetovano savijanje bez loma, navedeni su u širokom rasponu industrija: Fleksibilni kablovi i produžni kablovi: Kućanski uređaji, električni alati i prijenosna oprema gdje se kabeli moraju redovito motati, odmotati i premještati. Industrijske upravljačke ploče: usko usmjeravanje oko uglova i kroz kabelske kanale zahtijeva radijus savijanja koji se može postići samo s finožilnim vodičima. Automobilski kabelski snopovi: vodiči koji zahtijevaju kontinuirane vibracije motora i promjene temperature koji su otporni na zamor metala tijekom vijeka trajanja vozila. Pomorske i odobalne instalacije: Stalno kretanje zbog valova, u kombinaciji sa ograničenim prostorima, čini Klasu 5 preferiranim izborom za distribuciju energije na brodu. Robotika i automatizacija: Zglobne robotske ruke zahtijevaju kabele koji se savijaju tisuće puta dnevno bez kvara — klasa 5 ispunjava ovaj izazov za aplikacije s umjerenim savijanjem (klasa 6 za velike savitljivosti). Zašto je određivanje IEC 60228 klase 5 važno za vaš projekt Odabir kabela koji se prodaje kao "savitljiv" bez upućivanja na priznati standard kao što je IEC 60228 Klasa 5 predstavlja značajan rizik. Usklađenost s ovom normom daje tri konkretna jamstva: Sigurnost: Granice otpora osiguravaju da se vodič ne pregrije pod nazivnom strujom, sprječavajući degradaciju izolacije i potencijalne opasnosti od požara. Kompatibilnost: Standardizirani maksimalni promjeri žice osiguravaju da vodič ispravno pristaje u standardne papučice, prstenove i terminalne blokove bez potrebe za preinakama. Dugovječnost: fino upredanje sprječava zamor metala tijekom ponovljenog savijanja, značajno produžujući životni vijek kabela u usporedbi s nesukladnim alternativama. Pri nabavi kabela u inozemstvu, IEC 60228 certifikat također pojednostavljuje regulatorno odobrenje, budući da je standard usvojen ili priznat u EU (BS EN 60228), Australiji (AS/NZS 1125) i mnogim drugim tržištima. Često postavljana pitanja o dirigentima klase 5 Je li klasa 5 isto što i savitljivi kabel? Ne baš. "Fleksibilni kabel" širok je komercijalni pojam. Klasa 5 je specifična IEC 60228 klasifikacija vodiča s mjerljivim tehničkim zahtjevima. Kabel se može prodavati kao fleksibilan bez ispunjavanja specifikacija klase 5. Mogu li se vodiči klase 5 koristiti na otvorenom? Klasa 5 odnosi se samo na konstrukciju vodiča, a ne na ukupnu ocjenu kabela. Je li kabel prikladan za vanjsku upotrebu ovisi o izolaciji i materijalima omotača (npr. PVC otporan na UV zračenje, XLPE). Uvijek provjerite kompletnu specifikaciju kabela, a ne samo klasu vodiča. Koja je razlika između razreda 5 i razreda 6? Obje su fleksibilne klase dirigenta. Klasa 6 koristi još finije niti, što rezultira većom fleksibilnošću i manjim radijusom savijanja. Klasa 6 određena je za vrlo dinamične primjene kao što je kontinuirano savijanje u lancima povlačenja, dok klasa 5 pokriva scenarije umjerenog savijanja. Trebate pomoć pri odabiru pravog vodiča za svoju primjenu? Naš inženjerski tim specijaliziran je za vodiče i kabele usklađene s IEC 60228 za industrijske, brodske, automobilske i komercijalne primjene. Bilo da vaš projekt uključuje okruženja s visokim vibracijama ili standardne fiksne instalacije, nudimo detaljne tehničke specifikacije i konkurentne ponude. Kontaktirajte nas danas kako bismo razgovarali o zahtjevima vašeg projekta.

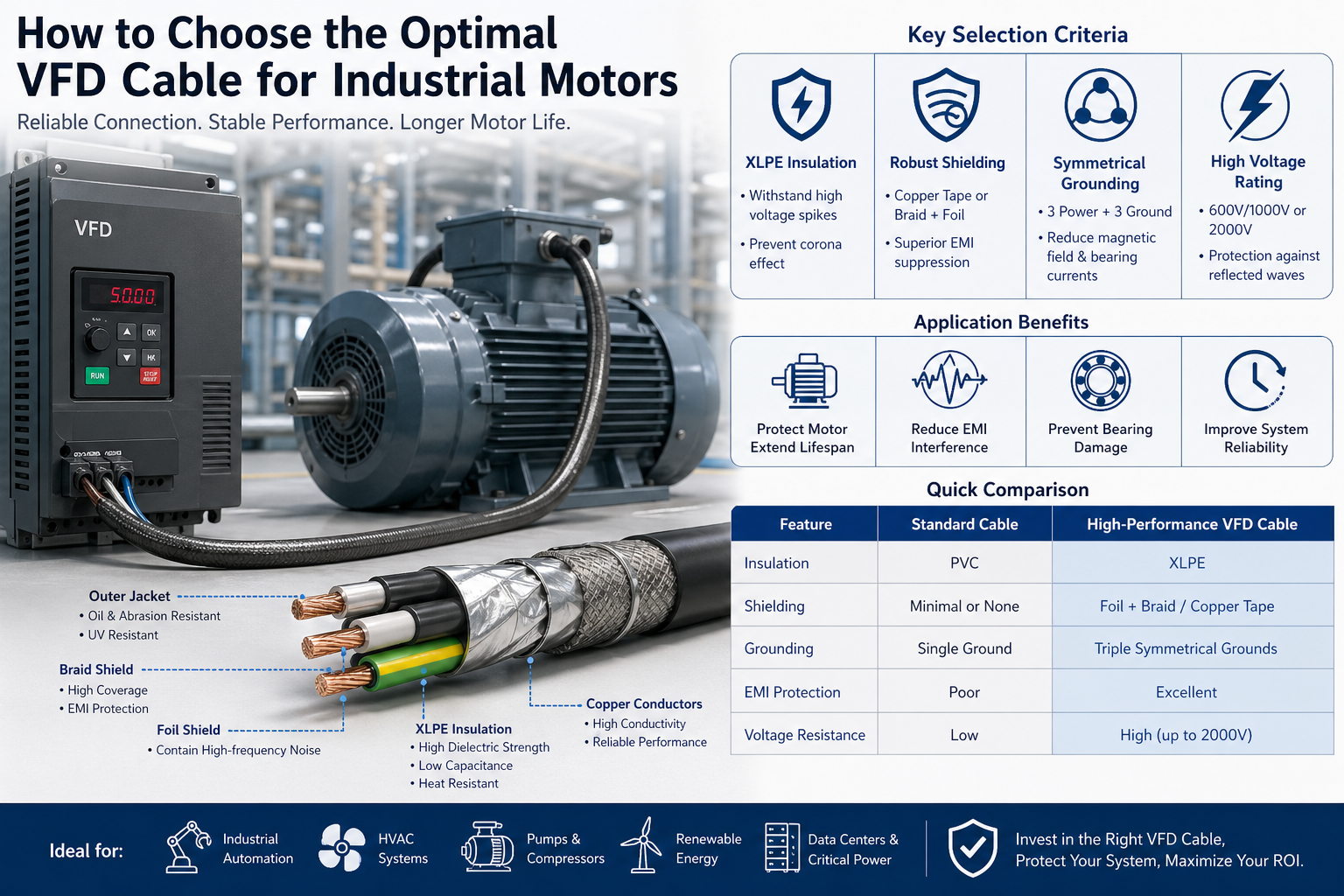

U modernim industrijskim sustavima, veza između pogona promjenjive frekvencije (VFD) i elektromotora predstavlja jedno od električki najagresivnijih okruženja. Visoke frekvencije prebacivanja, skokovi napona i elektromagnetske smetnje (EMI) stvaraju ekstremno opterećenje na kabelima. Odabir neprikladnog kabela nije samo manja greška u dizajnu - može rezultirati: Prijevremeni kvar izolacije motora Oštećenje ležaja uzrokovano lutajućim strujama Povećane elektromagnetske smetnje (EMI) Neplanirani zastoji i troškovi održavanja Pravilno projektiran VFD kabel stoga je kritičan za pouzdanost sustava, sigurnost i dugoročne performanse. 1. Razumijevanje radnog okruženja VFD-a Za razliku od tradicionalnih izvora napajanja, VFD-ovi koriste modulaciju širine pulsa (PWM) za kontrolu brzine motora. Ovo stvara nesinusoidalni valni oblik sa: Visoki dv/dt (brzina promjene napona) Prenapon reflektiranog vala (osobito u dugim kabelima) Common-mod napon i kružne struje Zašto standardni kabeli ne rade Kabeli opće namjene kao što je THHN ili osnovne žice izolirane PVC-om nisu dizajnirane za ove uvjete. S vremenom mogu doživjeti: Degradacija izolacije uslijed koronskog pražnjenja Prekomjerno nakupljanje topline EMI curenje utječe na instrumente u blizini rezultat: Smanjeni vijek trajanja motora i nestabilna izvedba sustava. 2. Ključni kriteriji odabira VFD kabela A. Vrsta izolacije: XLPE za visokofrekventnu stabilnost Izolacijski sustav je prva linija obrane od električnog naprezanja. Preporučeno: Umreženi polietilen (XLPE) Tehničke prednosti: Visoka dielektrična čvrstoća za izdržavanje skokova napona Niski dielektrični gubici i kapacitet Vrhunska toplinska ocjena (obično 90°C–125°C) Jaka otpornost na koronsko pražnjenje U usporedbi s PVC-om, XLPE značajno poboljšava dugovječnost izolacije u visokofrekventnim okruženjima. B. Napredna zaštita za EMI kontrolu Suzbijanje elektromagnetskih smetnji jedan je od najkritičnijih zahtjeva u VFD aplikacijama. Bez odgovarajuće zaštite, elektromagnetska buka može: Ometati PLC-ove, senzore i komunikacijske sustave Uzrokuju lažne signale i pogreške u radu Povećajte rizike usklađenosti u reguliranim okruženjima Preporučene zaštitne strukture: Štit od bakrene trake Izvrsno za zadržavanje visokofrekventne buke Pruža put uzemljenja niske impedancije Foil Braid Shield Pokrivenost ≥85% Kombinira fleksibilnost s visokom učinkovitošću zaštite Ključna funkcija: Dobro dizajnirani štit to osigurava zajedničke struje se vraćaju kroz kabel , umjesto da oštetite ležajeve motora. C. Dizajn simetričnog uzemljenja Geometrija kabela izravno utječe na električne performanse. Najbolja konfiguracija iz prakse: 3 fazna vodiča 3 simetrično postavljena vodiča za uzemljenje Prednosti izvedbe: Smanjuje emisiju elektromagnetskog polja Uravnotežuje distribuciju struje uzemljenja Smanjuje napon osovine i struje ležajeva Ovaj dizajn je posebno važan u motori srednje i velike konjske snage . D. Nazivni napon i zaštita od reflektiranih valova Zbog pojava reflektiranih valova, vršni napon na stezaljkama motora može doseći 2-3 puta veći od nazivnog napona . Preporučene ocjene: 600V / 1000V za standardne industrijske sustave 2000V za: Dugi kabeli Pogoni s visokom sklopnom frekvencijom Kritične aplikacije Inženjerski uvid: Izolacijski sustavi s višim naponom daju sigurnosnu marginu koja značajno smanjuje rizik kvara. 3. Dimenzioniranje kabela i razmatranja ugradnje Ampacity i toplinsko upravljanje Ispravna veličina vodiča mora uzeti u obzir: Amperi punog opterećenja motora (FLA) Temperatura okoline Način postavljanja (ladica, cijev, otvoreni zrak) Grupiranje kabela i faktori smanjenja Neodgovarajuće dimenzioniranje može dovesti do pregrijavanja i smanjenog životnog vijeka kabela. Fleksibilnost i mehanička izvedba U dinamičnim okruženjima, kao što su: Robotika Automatizirane proizvodne linije Pokretni strojevi Koristite VFD kabele visoke savitljivosti dizajniran za kontinuirano kretanje i cikluse savijanja. Otpornost na okoliš Industrijsko okruženje može biti surovo i nepredvidivo. Preporučeni materijali jakne: TPE (termoplastični elastomer): Izvrsna otpornost na ulje, abraziju i kemikalije Idealno za industrijska i teška okruženja Specijalizirani PVC: Isplativo Prikladno za opću industrijsku primjenu Dodatni zaštitni faktori: UV otpornost (vanjske instalacije) Zaštita od vlage i prodora vode Otpornost na rashladna sredstva i industrijske kemikalije 4. Sukladnost i standardi (od ključne važnosti za globalne projekte) Pri odabiru VFD kabela za međunarodne projekte, usklađenost je ključna. Uobičajeni standardi koje treba uzeti u obzir: UL (Sjeverna Amerika) IEC / EN standardi (Europa) RoHS i REACH (usklađenost s okolišem) Odabir usklađenih kabela osigurava: Lakše odobravanje projekata Smanjeni pravni i operativni rizici Kompatibilnost s globalnim tržištima 5. Brza usporedba: standardni kabel naspram VFD kabela Značajka Standardni kabel VFD kabel visokih performansi Izolacija PVC XLPE Zaštita Minimalno / Ništa Pletenica od folije/bakrena traka Uzemljenje samac Simetrična višestruka osnova EMI kontrola Jadno Izvrsno Otpor na napon Niska Visoko (do 2000V) 6. Scenariji primjene Visokoučinkoviti VFD kabeli naširoko se koriste u: Sustavi industrijske automatizacije HVAC sustavi s pogonima promjenjive brzine Sustavi pumpi i kompresora Podatkovni centri i kritični energetski sustavi Sustavi obnovljive energije (vjetar, sunce) Svako od ovih okruženja zahtijeva stabilan, tih i visoko pouzdan prijenos energije . 7. Zaključak: Strateško ulaganje, a ne samo komponenta Odabir pravog VFD kabela nije samo odluka o tehničkim specifikacijama - to je dugoročno ulaganje u pouzdanost sustava. Iako VFD kabeli visokih performansi mogu imati višu početnu cijenu, oni isporučuju: Smanjeno održavanje i vrijeme zastoja Produženi životni vijek motora i opreme Poboljšana elektromagnetska kompatibilnost (EMC) Niži ukupni trošak vlasništva (TCO) Konačni uvid: Dobro odabran VFD kabel djeluje kao zaštitna barijera između vašeg pogona i motora, osiguravajući učinkovit, stabilan rad bez smetnji tijekom cijelog životnog ciklusa sustava.

Uzmite upravljački kabel i kabel za napajanje jedan pored drugog i izgledat će gotovo identično. Isti vanjski plašt, sličan promjer, usporediva težina. No spojite ih neispravno, a posljedice se kreću od neuspješnih sekvenci automatizacije do ozbiljnih električnih opasnosti. Razlika između ove dvije vrste kabela nije kozmetička - ona je fundamentalna. Čemu oni zapravo služe Kabel za napajanje ima jednu zadaću: prenosi električnu energiju od izvora do opterećenja. Bilo da se radi o napajanju motora, opskrbi transformatora ili distribuciji struje kroz zgradu, kabel za napajanje je kanal za sirovu električnu silu. Nosi jaku struju na velike udaljenosti, a njegov dizajn odražava tu potražnju. Kontrolni kabel radi nešto sasvim drugačije. Prenosi signale - naredbe, povratne informacije, mjerenja - između kontrolnog sustava i uređaja kojima upravlja. Zamislite PLC koji šalje instrukcije za otvaranje/zatvaranje solenoidnom ventilu ili senzor koji prijavljuje temperaturu natrag nadzornoj ploči. Struja je minimalna; točnost je sve. U praksi, oba kabela često prolaze kroz istu cijev ili nosač kabela. Kabel za napajanje napaja motor; upravljački kabel mu govori kada da se pokrene i zaustavi. One su komplementarne, a ne zamjenjive. Kako su drugačije građene Nazivni napon je najneposrednija strukturna razlika. Kabeli za napajanje ocijenjeni su na 0,6/1kV i više—tipovi srednjeg napona dosežu 10kV, 35kV i više, regulirani standardima kao što je IEC 60502 za kabele s ekstrudiranom izolacijom. Kontrolni kabeli rade u mnogo nižem rasponu: obično 300/450 V do 450/750 V, jer prijenos signala ne zahtijeva visokonaponsku infrastrukturu. Presjek vodiča i broj žila ispričaj ostatak priče. Kabeli za napajanje daju prednost nosivosti struje, tako da su vodiči veliki - obično 16 mm², 50 mm², 120 mm² ili veći, od bakra ili aluminija. Broj jezgri ostaje nizak: 1 do 5 jezgri po kabelu je standard. Kontrolni kabeli potpuno preokreću ovu logiku. Vodiči su mali (0,5 mm² do 10 mm²), ali broj jezgri je visok - od 2 jezgre do 61 jezgre u jednom kabelu - jer složeni upravljački krug treba mnogo neovisnih signalnih puteva koji su učinkovito povezani. Izolacija i obloga slijedite isti obrazac. Kabeli za napajanje zahtijevaju debelu, robusnu oblogu koja može izdržati visoke napone, mehanička opterećenja, toplinu i vlagu. Kontrolni kabeli koriste lakšu PVC ili XLPE izolaciju, dovoljnu za niskonaponske signale. Kada obje vrste kabela dijele industrijsko okruženje, omotač kabela za napajanje znatno je teži. Zaštita nije obavezan na energetskim kabelima, ali je često kritičan na upravljačkim kabelima. U okruženjima s jakim elektromagnetskim smetnjama—u blizini velikih motora, pogona varijabilne frekvencije ili sklopne opreme—neoklopljeni upravljački kabel će pokupiti šum koji kvari signale. Bakrena traka ili pleteni štit oko kontrolnog kabela blokira ove smetnje i čuva integritet signala. Kodiranje bojama također se razlikuje. Jezgre kabela za napajanje koriste standardne fazne boje (smeđa, crna, siva za faze; plava za neutralnu; zelena/žuta za uzemljenje) za podršku sigurne instalacije i održavanja. Žile upravljačkog kabela obično su crne s bijelim numeričkim oznakama, budući da je identifikacija pojedinačnih krugova važnija od konvencije faza. Gdje svaki kabel pripada Kabeli za napajanje rade svugdje gdje se električna energija treba kretati u razmjeru. Podzemne distribucijske mreže, nadzemni dalekovodi, napajanje industrijskih strojeva i građevinski vodovi oslanjaju se na energetske kabele. Za ožičenje i distribuciju objekata, niskonaponski energetski kabeli za građevinske i industrijske distribucije nositi se s velikom većinom komercijalnih i lakih industrijskih opterećenja. Za mrežnu infrastrukturu, trafostanice i komunalne priključke, srednjenaponski energetski kabeli za aplikacije u mreži i trafostanici prenose snagu na naponima potrebnim za učinkovit prijenos na velike udaljenosti. Kontrolni kabeli su okosnica svakog automatiziranog procesa. Automobilske proizvodne linije, DCS sustavi kemijskih tvornica, sustavi upravljanja zgradama (HVAC, rasvjeta, kontrola pristupa), željeznička signalizacija i relejni krugovi za zaštitu elektrana, svi ovise o upravljačkim kabelima za prijenos signala koji održavaju operacije sinkroniziranim i sigurnim. Kontrolni kabeli za industrijsku automatizaciju i ožičenje opreme dizajnirani su posebno kako bi zadovoljili zahtjeve preciznosti i fleksibilnosti ovih okruženja. Usporedba brzih referenci Ključne strukturne i funkcionalne razlike između energetskih i upravljačkih kabela Parametar Kabel za napajanje Kontrolni kabel Primarna funkcija Prijenos električne energije Prijenos kontrolnih signala/podataka Nazivni napon 0,6/1kV i više (do 500kV) 300/450V – 450/750V Presjek vodiča Veliki (16mm² – 500mm²) Mali (0,5 mm² – 10 mm²) Broj jezgri 1 – 5 jezgri 2 – 61 jezgre Debljina izolacije Debeo (visoki napon) Upaljač (niskonaponski) Zaštita Rijetko potrebno Često potrebno (EMI okruženja) Kodiranje boja jezgre Fazne boje (smeđa / crna / siva) Crno s bijelim brojevima Materijal vodiča Bakar ili aluminij bakar (standard) Kako odabrati pravu Tri pitanja rješavaju većinu odluka o odabiru. Prvo: što nosi kabel? Ako isporučuje struju za napajanje opterećenja—motora, kruga rasvjete, HVAC jedinice—to je primjena kabela za napajanje. Ako prenosi naredbu, mjerenje ili povratni signal, to je aplikacija za upravljački kabel. drugo: na kojem naponu sustav radi? Sustavi koji rade iznad 1 kV zahtijevaju odgovarajuće strujne kabele. Signalni i upravljački krugovi koji rade na 24VDC, 120VAC ili 230VAC spadaju u područje kontrolnog kabela. Treće: što je elektromagnetsko okruženje? Ako kabel prolazi u blizini sklopne opreme velike snage, pogona s promjenjivom frekvencijom ili velikih motora, potreban je oklopljeni upravljački kabel kako bi se spriječila degradacija signala. U surovim ili visokotemperaturnim okruženjima, žice otporne na plamen i visoke temperature pružaju dodatnu zaštitu i za napajanje i za upravljanje. Zamjena jedne vrste kabela drugom nikada nije zaobilazno rješenje. Korištenje kontrolnog kabela u napajanju riskira kvar izolacije i požar. Provođenje kabela za napajanje tamo gdje je mjesto kontrolnog kabela troši trošak i prostor, a može izazvati i smetnje. Pravi kabel, odgovarajuće veličine i specifikacije, ono je što osigurava siguran i pouzdan rad sustava tijekom cijelog radnog vijeka. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Odabir pravog golog aluminijskog kabela ključna je odluka za inženjere, voditelje projekata i timove za nabavu koji rade na nadzemnim prijenosnim i distribucijskim sustavima električne energije. Pogrešan izbor može ugroziti pouzdanost mreže, povećati troškove održavanja ili stvoriti sigurnosne rizike na terenu. Ovaj vodič prolazi kroz ključne tehničke i ekološke čimbenike koji bi trebali utjecati na svaki odabir golog aluminijskog kabela. Zašto je goli aluminijski kabel preferirani izbor za nadzemni prijenos Goli aluminijski kabeli uživaju povjerenje u vanjskom prijenosu električne energije više od jednog stoljeća, i to s dobrim razlogom. U usporedbi s bakrom, aluminij provodi struju na približno 61% vodljivosti bakra mjereno prema Međunarodnom standardu za žareni bakar (IACS). Iako to znači da je potrebna veća površina poprečnog presjeka za prijenos iste struje, druga svojstva aluminija čine ovaj kompromis isplativim u mnogim primjenama. Aluminij teži otprilike jednu trećinu od bakra, dramatično smanjujući strukturalno opterećenje na tornjevima i stupovima i smanjujući troškove ugradnje na velikim rasponima. Što se tiče troškova, aluminijski kabel obično nudi znatnu uštedu materijala u usporedbi s ekvivalentnim bakrenim vodičima — odlučujuća prednost u projektima mrežne infrastrukture gdje mogu biti potrebne stotine ili tisuće kilometara vodiča. Za detaljnu usporedbu oba materijala s obzirom na vodljivost, težinu, cijenu i sigurnost, pogledajte bakreno vs aluminijsko ožičenje . Kada je primjena vanjski nadzemni prijenos i proračunska učinkovitost je važna, goli aluminijski kabeli dosljedno isporučuju snažnu vrijednost. Razumijevanje glavnih tipova golih aluminijskih vodiča Nisu svi goli aluminijski kabeli isti. Dostupne su tri primarne konfiguracije, svaka projektirana za različite prioritete izvedbe. AAC (sasvim aluminijski vodič) je u potpunosti izrađen od električnih aluminijskih niti. Nudi dobru vodljivost i ekonomičan je, što ga čini prikladnim za opću vanjsku primjenu i kraće raspone gdje visoka vlačna čvrstoća nije primarna briga. AAAC (vodič od aluminijske legure) se proizvodi od niti od aluminijske legure, a ne od čistog aluminija. To pruža vrhunsku otpornost na koroziju, što ga čini preferiranom opcijom za vlažna, obalna ili kemijski agresivna okruženja. Konstrukcija od legure također poboljšava vlačnu čvrstoću u usporedbi s AAC. ACSR (aluminijski vodič ojačan čeličnim) kombinira aluminijski vanjski sloj s čeličnom jezgrom. Čelična jezgra osigurava visoku vlačnu čvrstoću dok aluminijske niti prenose električnu struju. Ova konfiguracija je standardni izbor za instalacije velikog raspona i visokonaponske nadzemne vodove gdje je mehaničko opterećenje zahtjevno. Kombinira visoku čvrstoću s dobrom vodljivošću — ravnotežu koju vodiči od čistog aluminija ne mogu postići sami. Odabir odgovarajućeg tipa ovisi o duljini vašeg raspona, potrebnoj mehaničkoj čvrstoći, lokalnim uvjetima okoline i proračunu. Za većinu visokonaponskih dalekovoda, ACSR je zadana industrijska vrijednost. Za obalna ili korozivna okruženja, AAAC je obično bolji izbor. Za nadzemni kabel srednjeg i niskog napona aplikacije s kraćim rasponima, AAC ili AAAC često pružaju pravu ravnotežu cijene i izvedbe. Odabir nosivosti struje i presjeka Ampacity — nosivost struje vodiča — prva je brojka koju treba odrediti kada se specificira bilo koji goli aluminijski kabel. Odabir premalog vodiča stvara opasno nakupljanje topline; predimenzioniranje nepotrebno povećava troškove. Jačina struje ovisi o više varijabli: površini poprečnog presjeka vodiča, temperaturi okoline, sunčevom zračenju, brzini vjetra i konfiguraciji instalacije. U projektiranju nadzemnih vodova, inženjeri također uzimaju u obzir maksimalnu dopuštenu radnu temperaturu vodiča, koja utječe i na vijek trajanja vodiča i na ponašanje progiba. Za vanjske nadzemne gole vodiče preporučuje se konzervativni pristup. Blago povećanje dimenzioniranja vodiča u odnosu na izračunato maksimalno opterećenje osigurava sigurnosnu marginu u odnosu na vršnu potražnju, ekstremne temperature okoline i buduće povećanje opterećenja. Područje poprečnog presjeka treba odabrati na temelju najgoreg slučaja kombinacije opterećenja i uvjeta okoline koji se očekuju tijekom projektiranog životnog vijeka kabela. Uvijek provjerite vrijednosti struje prema primjenjivom nacionalnom ili međunarodnom standardu za određenu vrstu vodiča i način postavljanja koji se koristi. Zahtjevi za mehaničku čvrstoću i raspon U projektiranju nadzemnih vodova, sama električna izvedba nije dovoljna — vodič također mora podnijeti mehanička naprezanja dugih raspona, opterećenja vjetrom, opterećenja ledom i toplinskog širenja i skupljanja tijekom godina rada na otvorenom. Vlačna čvrstoća golog aluminijskog vodiča određuje koliko dugačak raspon može biti sigurno razapet između potpornih struktura. ACSR vodiči posebno su projektirani za ovaj izazov: čelična jezgra nosi većinu mehaničkog opterećenja dok aluminijske niti upravljaju prijenosom struje. Za vrlo velike raspone ili područja podložna velikim opterećenjima vjetrom ili ledom, ACSR je obično jedini odgovarajući izbor. Proračuni progiba i napetosti moraju se izvesti za svaki raspon u projektu linije. Vodič mora imati dovoljno ugiba da ostane unutar sigurnih granica razmaka od tla pod maksimalnom temperaturom (kada se vodič najviše širi i ugiba), dok održava odgovarajuću napetost na minimalnoj temperaturi (kada skupljanje povećava mehanički stres). U područjima podložnim vibracijama izazvanim vjetrom, prigušivači protiv vibracija i odgovarajući odabir vodiča pomažu u sprječavanju oštećenja uslijed zamora na točkama ovjesa tijekom vremena. Uvjeti okoline i otpornost na koroziju Okruženje ugradnje značajno utječe na to koja vrsta golog aluminijskog vodiča je odgovarajuća. Aluminij prirodno stvara tanki oksidni sloj na svojoj površini, koji pruža određenu osnovnu zaštitu od daljnje oksidacije. Međutim, ova zaštita nije ujednačena u svim uvjetima okoline. Preporuke za vrstu vodiča prema okolini okoliš Preporučena vrsta vodiča Ključni razlog Općenito ruralno/unutarnje na otvorenom AAC ili ACSR Isplativo; umjerena izloženost koroziji Obalna / visoka vlažnost AAAC Vrhunska otpornost na koroziju od sastava legure Industrijske zone (kemijska izloženost) AAAC Legura je otporna na kemikalije i atmosfere pune soli Prijenos velikog raspona / velikog opterećenja ACSR Čelična jezgra osigurava potrebnu mehaničku čvrstoću Interni priključci trafostanice AAC ili AAAC Kraći rasponi; težinski i troškovni prioritet U obalnim i industrijskim okruženjima, kombinacija vlage i zagađivača iz zraka ubrzava elektrokemijsku koroziju. AAAC vodiči, koji sadrže aluminijsku leguru, a ne čiste aluminijske niti, pružaju značajno bolju dugotrajnu otpornost na koroziju u ovim uvjetima i smanjuju rizik od degradacije vodiča koji bi na kraju mogao ugroziti sigurnost linije. Sukladnost s industrijskim standardima Goli aluminijski kabeli namijenjeni prijenosu energije moraju biti u skladu s priznatim međunarodnim ili nacionalnim standardima. Ove norme definiraju minimalne zahtjeve za čistoću vodiča, konfiguraciju uvojaka, mehanička svojstva, električni otpor i postupke ispitivanja. Specificiranje i nabava vodiča koji zadovoljavaju te standarde temelj je o kojem se ne može pregovarati za siguran i pouzdan rad mreže. Standardi koji se najčešće spominju uključuju IEC 61089 (vodiči s okruglom žicom za nadzemne vodove), ASTM B230 i B231 (vodiči od aluminija i aluminijskih legura za nadzemnu upotrebu) i regionalne standarde kao što je GB/T 1179 koji se koristi u Kini. Za međunarodnu nabavu, kupci trebaju navesti koji se standard primjenjuje u ciljnoj zemlji i od proizvođača zahtijevati dokumentirane dokaze o usklađenosti. Certifikacija priznatih sustava upravljanja kvalitetom — poput ISO 9001 za kvalitetu proizvodnje i ISO 14001 za upravljanje okolišem — pruža dodatno povjerenje u dosljednost proizvodnih procesa. Renomirani proizvođači također će posjedovati certifikate za specifične proizvode i moći će pružiti izvješća o ispitivanju koja pokazuju usklađenost s relevantnim standardom vodiča. Sigurnost završetka i povezivanja Jedan od najvažnijih — i često zanemarenih — aspekata odabira golog aluminijskog kabela je sustav završetka. Sam kabel može biti točno specificiran, ali loši spojevi vodeći su uzrok pregrijavanja, luka i preranog kvara u instalacijama aluminijskih vodiča. Aluminij se širi i skuplja više od bakra kao odgovor na temperaturne promjene. Ovaj toplinski ciklus može postupno olabaviti spojeve koji nisu pravilno zategnuti ili koji koriste nekompatibilni hardver. S vremenom labavi spojevi povećavaju kontaktni otpor, stvaraju višak topline i stvaraju opasnost od požara. Rješenje je u korištenju konektora, stezaljki i hardvera koji su posebno ocijenjeni za aluminijske vodiče i u primjeni ispravnih vrijednosti zakretnog momenta pri ugradnji prema specifikacijama proizvođača hardvera. Za premosne spojeve i spojeve u nadzemnim vodovima općenito se preferiraju kompresijski konektori jer osiguravaju dosljedan mehanički kontakt preko cijelog poprečnog presjeka vodiča. Sav završni hardver treba pregledati tijekom instalacije i ponovno provjeriti tijekom planiranih ciklusa održavanja, posebno u područjima izloženim vibracijama ili velikim dnevnim promjenama temperature. Moderna instalacija aluminijskih kabela, kada se izvede s pravim komponentama i postupcima, može pružiti istu dugoročnu pouzdanost kao i bakreni. Ključ je osigurati da svaki element instalacije - vodič, hardver i izrada - bude usklađen i usklađen s kodom. Zaključak Odabir pravog golog aluminijskog kabela zahtijeva više od usporedbe cijena po metru. Odluka mora uzeti u obzir vrstu vodiča (AAC, AAAC ili ACSR), potrebni kapacitet nosivosti struje, mehaničke zahtjeve raspona, izloženost okoliša, primjenjive standarde i kompatibilnost sustava završetka. Svaki od ovih čimbenika izravno utječe na sigurnost, pouzdanost i ukupne troškove životnog ciklusa instalacije. Za većinu primjena nadzemnog prijenosa, ACSR ostaje preferirani izbor za velike raspone i vodove visokog opterećenja, dok AAAC nudi vrhunsku otpornost na koroziju u obalnim ili kemijski agresivnim okruženjima. AAC pruža ekonomično rješenje za kraće raspone u benignim uvjetima. U svakom slučaju, usklađenost s međunarodnim standardima i ispravna praksa instalacije ključni su za postizanje performansi i sigurnosti koje aplikacija zahtijeva. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
