Proizvođači nadzemnih izoliranih kabela 1kV, 10kV, 20kV, 35kV
Dom / Kabelska serija / Kablovi za napajanje / Zračni kabeli

Zračni kabeli Proizvođači

Nadzemni izolirani kabel s nazivnim naponom 1KV, 10 kV, 20 kV, 35 kV

Strukturni parametri

Dirigent AAC / ACSR / AAAC / ACAR / Vodič od legure Al
Izolacija XLPE / HDPE / PVC / TR-XLPE
Maksimalna temperatura vodiča 70–130°C (Rad), do 250°C (S/C)
Radijus savijanja 12-20D
Konfiguracija jezgre 1C / U paketu 1–4C ABC
Raspon presjeka 10–400 mm² (16 AWG–800 kcmil)
Dirigent Flexibility Klasa 1 / 2 / 5

Karakteristika:

1. Zaštita izolacijskog sloja za sprječavanje oštećenja od vanjskog okruženja (kiša, prašina)

2. Širok raspon napona (1kV-35kV), pogodan za srednje i niskonaponske nadzemne aplikacije

3. Jaka izvedba protiv starenja, dug radni vijek na otvorenom

4. Visoka sigurnost, smanjuje rizik od strujnog udara i kratkog spoja

Primjena:

1. Urbane i ruralne nadzemne distribucijske mreže: zamjena tradicionalnih golih vodiča i poboljšanje sigurnosti opskrbe električnom energijom.

2. Opskrba električnom energijom u planinskim područjima: Nadzemni dalekovodi u područjima sa složenim reljefom.

3. Izgradnja razvojne zone: Nadzemni razvod električne energije u industrijskim parkovima i znanstveno-tehnološkim parkovima.

4. Nadogradnja ruralne električne mreže: Nadogradnja ruralne električne mreže i poboljšanje pouzdanosti napajanja.

Opis:

Dizajniran posebno za srednje i niskonaponske nadzemne aplikacije, ovaj proizvod podržava naponske razine od 1 kV, 10 kV, 20 kV i 35 kV. Izolacijski sloj dodaje se golom vodiču kako bi se učinkovito izolirao od vanjskih čimbenika kao što su kiša i prašina, čime se smanjuje rizik od kratkog spoja i strujnog udara. Prilagodljiv različitim vanjskim okruženjima, učinkovito smanjuje utjecaj vanjskih čimbenika na napajanje, smanjujući troškove održavanja. Proizvod posjeduje izvrsnu otpornost na vjetar i starenje, što mu omogućuje prilagodbu složenim vanjskim klimatskim uvjetima. Idealan je izbor za nadogradnju i transformaciju urbanih i ruralnih distribucijskih mreža električne energije, značajno poboljšavajući stabilnost i sigurnost napajanja.

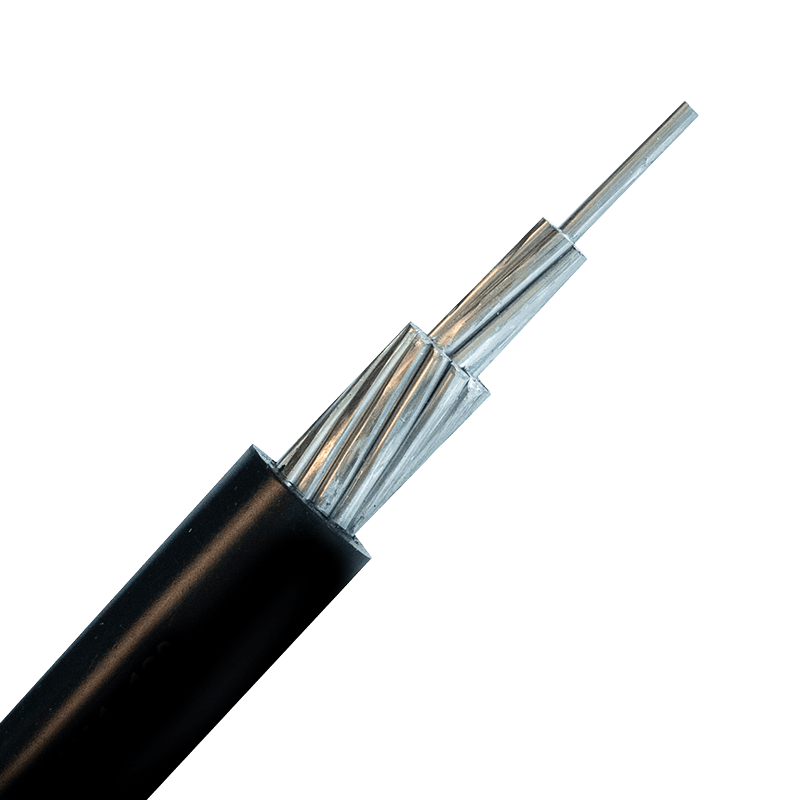

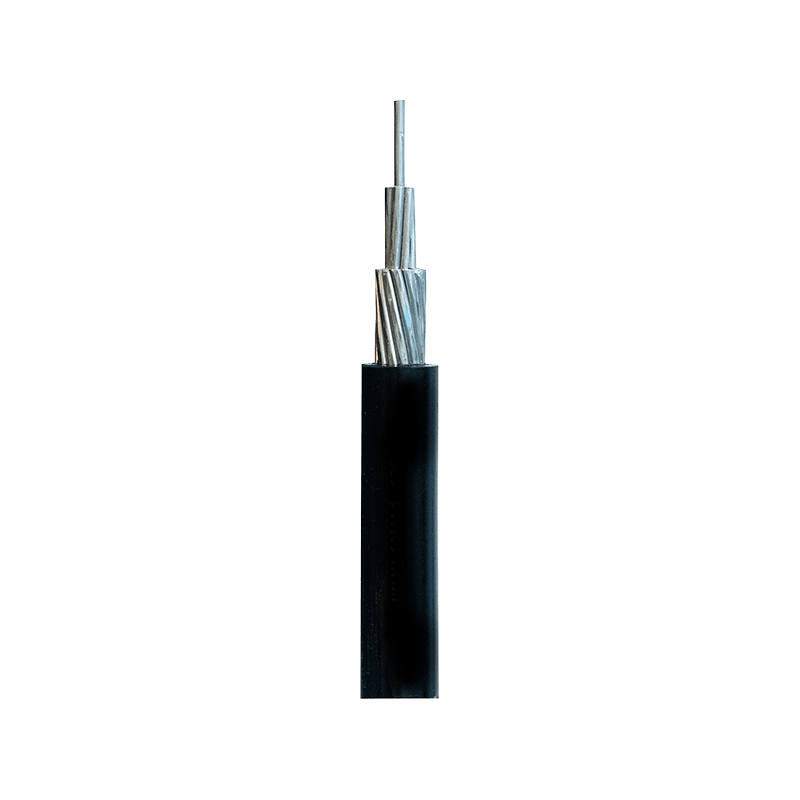

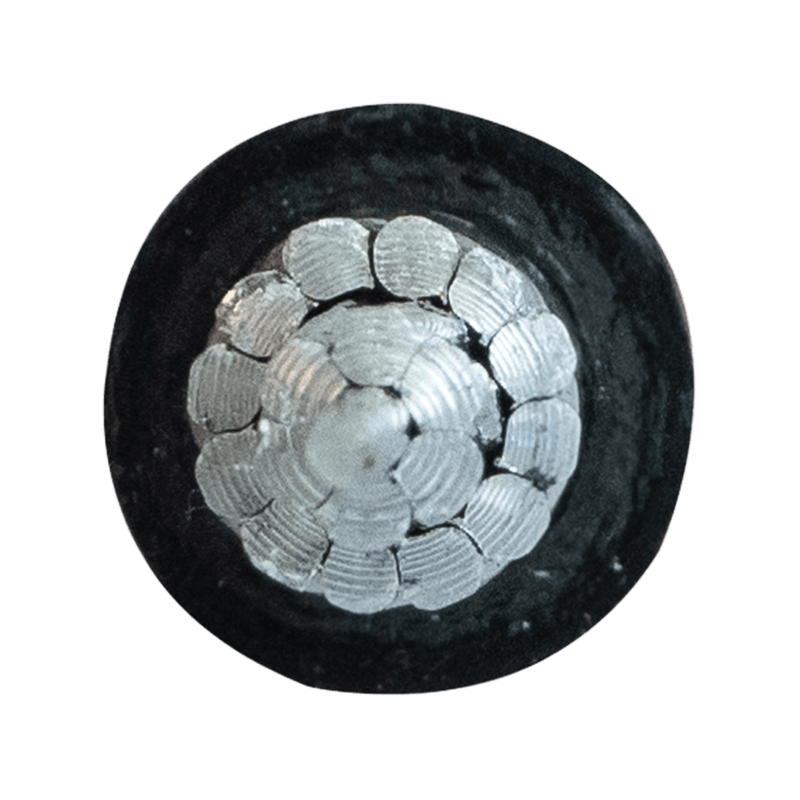

JKLYJ 20KV 1*185

20 kV nadzemni izolirani kabel

Dirigent Aluminij
Izolacija Umreženi polietilen
Najviša temperatura vodiča 90
Radijus savijanja 12-15D
Dobijte ponude

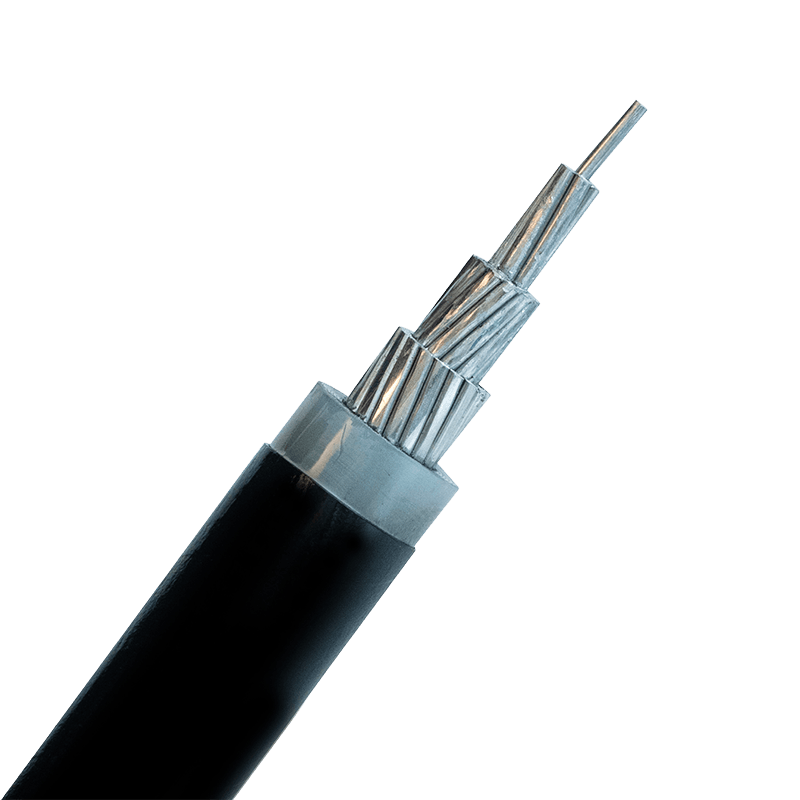

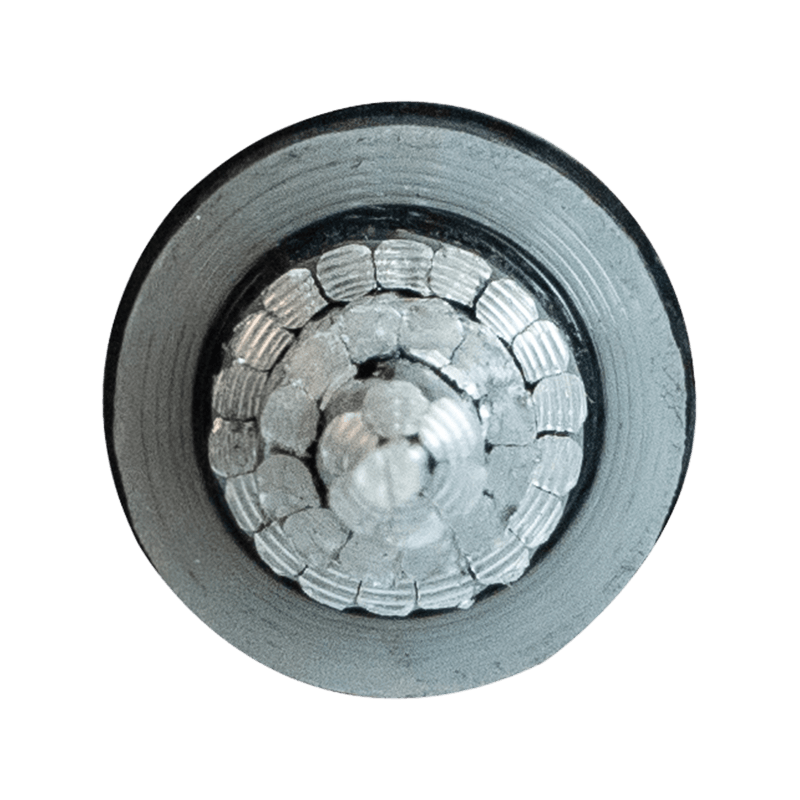

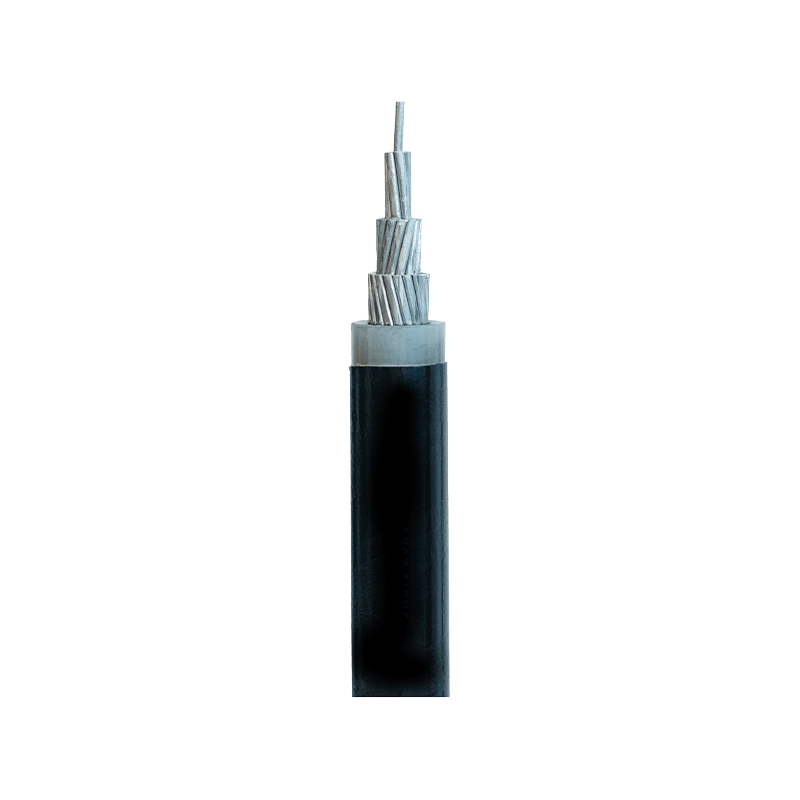

JKLYJ 10KV 1*120

10 kV nadzemni izolirani kabel

Dirigent Aluminij
Izolacija Umreženi polietilen
Najviša temperatura vodiča 90
Radijus savijanja 12-15D
Dobijte ponude
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.

O nama

Zhejiang Huapu Cable Co., Ltd.

Zhejiang Huapu Cable Co., Ltd. profesionalni je proizvođač žica i kabela koji integrira proizvodnju, prodaju, istraživanje i razvoj te usluge. Tvrtka je specijalizirana za proizvodnju i razvoj širokog spektra proizvoda, uključujući kabele za napajanje s umreženim polietilenom i PVC izolacijom, upravljačke kabele, nadzemne kabele, aluminijske užetne vodiče, aluminijske užetne vodiče s čeličnom jezgrom, građevinske žice, opće fleksibilne kabele s gumenim omotačem, kabele za napajanje s utikačem, radiofrekvencijske kabele, komunikacijske kabele, računalne kabele, kao i posebne proizvode za električnu opremu poput kabela bez halogena s niskom emisijom dima, usporivača plamena, otpornih na vatru i vatrootpornih kabela.

Kao Zračni kabeli Proizvođači i Zračni kabeli Dobavljači u Kini, opremljena naprednom tehnologijom, snažnim tehničkim znanjem, sveobuhvatnim mogućnostima testiranja i dobro opremljenim laboratorijskim objektima, tvrtka upravlja modernim proizvodnim linijama i koristi najsuvremeniju opremu za inspekciju i testiranje. Dobila je certifikate uključujući priznanje Nacionalnog visokotehnološkog poduzeća, ISO 9001 sustav upravljanja kvalitetom, ISO 14001 sustav upravljanja okolišem, OHSAS 18001 sustav upravljanja zdravljem i sigurnošću na radu, standarde "Proizvodnja u Zhejiangu" i certifikat obvezne sigurnosne certifikacije (CCC). Tvrtka također posjeduje Nacionalnu dozvolu za proizvodnju industrijskih proizvoda.

Kao Zračni kabeli Tvornica i Proizvođači nadzemnih izoliranih kabela 35kV, tvrtka je uspostavila sveobuhvatan sustav upravljanja, čvrsto vjerujući da je vrhunska kvaliteta ključ zadovoljstva kupaca i uspjeha na tržištu, što pomaže u izgradnji imidža vrhunskog brenda. Na temelju potreba kupaca, tvrtka kontinuirano teži inovacijama kako bi maksimizirala koristi za svoje klijente.

Vođena načelima strogosti, učinkovitosti, integriteta, pragmatičnosti, skromnosti i jedinstva, tvrtka teži postati globalni zagovornik zelenih i ekološki prihvatljivih proizvoda. Dok pruža vrhunske proizvode žica i kabela, opskrbljuje Srednjenaponski kabel 10kV, predana je suradnji s partnerima iz svih sektora kroz znanstveno upravljanje, standardiziranu proizvodnju, vrhunsku kvalitetu, zadovoljavajuću uslugu i izvanrednu reputaciju kako bi se postigao zajednički uspjeh.

  • Zhejiang Huapu Cable Co., Ltd.

    0 01

    Registrirana tvrtka

  • Zhejiang Huapu Cable Co., Ltd.

    0hektara 02

    Površina tvornice

  • Zhejiang Huapu Cable Co., Ltd.

    003

    Zaposlenici

  • Zhejiang Huapu Cable Co., Ltd.

    0%04

    Zaposlenici s više od 3 godine radnog iskustva čine

VISOKI STANDARD ČASTI

Certifikati i standardi zaštite okoliša

Pogledaj više
Novosti i blog
  • AD7 naspram AD8 solarnih kabela: Koja je razlika i koji odabrati? AD7 naspram AD8 solarnih kabela: Koja je razlika i koji odabrati?
    21 Jul 26- Uvod Kako se globalna fotonaponska (PV) industrija nastavlja širiti, performanse solarnih kabela igraju ključnu ulogu u osiguravanju sigurnosti, pouzdanosti i dugoročnih performansi solarnih energetskih sustava. Očekuje se da će moderni fotonaponski kabeli raditi više od 25 godina dok su kontinuir...
  • Visokonaponski energetski kabeli: Vodič za dizajn, odabir i primjenu Visokonaponski energetski kabeli: Vodič za dizajn, odabir i primjenu
    17 Jul 26- Što definira a Visokonaponski kabel za napajanje ? Jedna trasa visokonaponskog kabela može prenijeti više od 1000 MW električne energije — dovoljno za napajanje grada srednje veličine. U tehničkoj klasifikaciji, visokonaponski kabeli rade na nazivnim naponima iznad 33 kV (IEC 60183) ili 69 kV (IE...
  • Plastično izolirani višežilni kontrolni kabeli: industrijski izbor Plastično izolirani višežilni kontrolni kabeli: industrijski izbor
    10 Jul 26- Temelj pouzdanog prijenosa signala U modernim automatiziranim objektima, pouzdani upravljački kabel nije roba već kritična komponenta koja štiti integritet svakog signala između kontrolera, senzora i aktuatora. Višežilni izolirani plastikom upravljački kablovi etablirali su se kao okosnica indust...
Industrijsko znanje

Razmatranja dizajna izolacijskog sloja za nadzemne kabele

U srednjenaponskim i niskonaponskim nadzemnim distribucijskim sustavima, izolacijski sloj nije samo zaštitni premaz, već kritična komponenta koja utječe na električnu sigurnost, otpornost na vremenske uvjete i dugoročnu radnu stabilnost. 10kV nadzemni izolirani kabel moraju izdržati mehanički stres, UV zračenje, izlaganje vlazi i onečišćenja iz zraka tijekom cijelog radnog vijeka. Odabir odgovarajućih izolacijskih materijala i strukturne debljine igra ključnu ulogu u održavanju pouzdanih performansi mreže.

U većini srednjenaponski nadzemni kabeli dizajna, koristi se umreženi polietilen (XLPE) ili polietilenska izolacija otporna na vremenske uvjete zbog njihovih vrhunskih dielektričnih svojstava i toplinske izdržljivosti. U usporedbi s golim vodičima, izolirani niskonaponski nadzemni kabeli značajno smanjuju slučajne kratke spojeve uzrokovane granama drveća, krhotinama koje pokreće vjetar ili životinjama.

Ključni čimbenici stresa iz okoliša

  • Ultraljubičasto zračenje uzrokuje dugotrajnu degradaciju izolacije
  • Prodiranje vlage tijekom ciklusa padalina i kondenzacije
  • Oscilacije temperature između dana i noći
  • Onečišćenje zraka i slani sprej u obalnim sredinama

Dobro osmišljeni izolacijski sustavi omogućuju kabelima da održavaju stabilan rad desetljećima. U praktičnim projektima mreže, inženjeri često uzimaju u obzir debljinu izolacije i otpornost na vremenske uvjete istovremeno, osiguravajući da kabeli održavaju stabilna dielektrična čvrstoća i dug radni vijek na otvorenom .

Odabir razine napona u nadzemnim distribucijskim mrežama

Različite razine napona u 20kV nadzemni izolirani kabel odgovaraju specifičnim aplikacijskim okruženjima unutar modernih distribucijskih sustava. Odabir odgovarajuće ocjene kabela ključan je za balansiranje učinkovitosti prijenosa, troškova instalacije i sigurnosnih performansi. Srednjenaponske nadzemne mreže obično podržavaju regionalnu distribuciju, dok se sustavi nižeg napona koriste bliže krajnjim korisnicima.

Razina napona Tipična primjena Uloga mreže
1 kV Linije stambenih usluga Završna distribucija u zgrade
10 kV Urbane distribucijske hranilice Primarne distribucijske mreže
20 kV Industrijski parkovi i razvojne zone Srednje udaljena regionalna opskrba
35 kV Distribucijski vodovi trafostanica Napojni sustavi velikog kapaciteta
Tipične naponske razine i scenariji primjene u nadzemnim izoliranim kabelskim distribucijskim mrežama

Iz inženjerske perspektive, odabir odgovarajućeg stupnja napona osigurava učinkovit prijenos energije uz minimiziranje gubitaka u liniji i operativnih rizika . U mnogim projektima modernizacije ruralne mreže, nadogradnja golih vodiča na izolirane kabele unutar raspona 10–35 kV dramatično poboljšava pouzdanost.

Mehanička izvedba u instalacijama na složenom terenu

Nadzemni distribucijski vodovi instalirani u planinskim regijama, obalnim zonama ili područjima s jakim vjetrovima moraju izdržati značajna mehanička opterećenja. Vodiči kabela i potporne strukture moraju održavati strukturni integritet pod napetostima, vibracijama i uvjetima opterećenja okoline.

Uobičajeni izvori mehaničkog naprezanja

  • Titranje vodiča izazvano vjetrom
  • Nakupljanje leda povećava težinu konopa
  • Širenje i skupljanje uvjetovano temperaturom
  • Napetost ugradnje velikog raspona između stupova

Zbog ovih čimbenika, strukture vodiča često uključuju aluminijske užete ili aluminijske dizajne ojačane čelikom kako bi se postigla ravnoteža između težine i čvrstoće. Kombinacija omogućuje održavanje kabela visoka vlačna čvrstoća uz očuvanje izvrsne električne vodljivosti .

Iz našeg vlastitog projektnog iskustva, inženjeri često daju prednost kabelima s velikom mehaničkom izdržljivošću kada grade distribucijske mreže u planinskim područjima, gdje pristup održavanju može biti težak.

Kontrola i ispitivanje kvalitete u proizvodnji kabela

Pouzdana izvedba nadzemnog kabela započinje strogom kontrolom kvalitete proizvodnje. Profesionalni proizvođači kabela obično provode višestupanjske postupke inspekcije koji pokrivaju sirovine, umotavanje vodiča, istiskivanje izolacije i konačno električno ispitivanje.

U Zhejiang Huapu Cable Co., Ltd. upravljamo integriranim sustavima proizvodnje i testiranja koji osiguravaju da svaki kabel zadovoljava zahtjevne industrijske standarde. Naši pogoni kombiniraju moderne proizvodne linije s opremom za laboratorijsku provjeru, omogućujući kontinuirano praćenje izvedbe izolacije, otpora vodiča i trajnosti okoliša.

Tipični predmeti tvorničkog testiranja

  • Mjerenje otpora vodiča
  • Ispitivanje otpornosti na visoki napon
  • Provjera debljine izolacije i ekscentričnosti
  • Testovi simulacije starenja i okoliša

Putem certifikata kao što su ISO sustavi upravljanja kvalitetom i okolišem, proizvođači mogu održavati dosljedne standarde proizvodnje. Iz naše perspektive kao proizvođača kabela, održavanje stabilna kvaliteta proizvoda i strogi postupci testiranja ključan je za podržavanje pouzdane energetske infrastrukture u urbanim i ruralnim mrežama.
