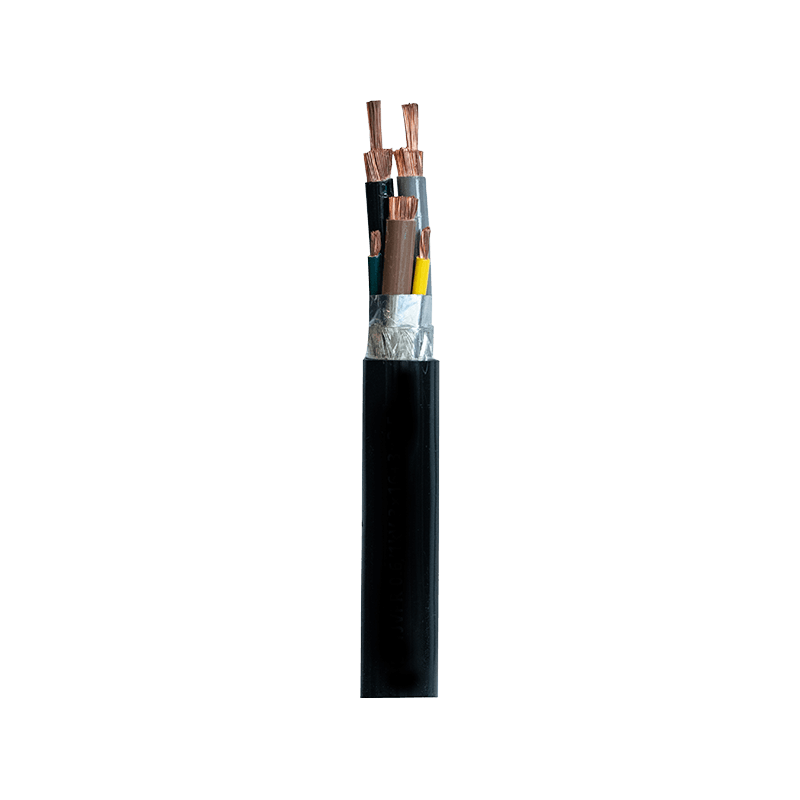

Zašto standardni kabeli za napajanje kvare u VFD aplikacijama

Kabeli pogona promjenjive frekvencije (VFD). rade u električno neprijateljskom okruženju koje konvencionalni kablovi za napajanje nisu dizajnirani da prežive. Kada VFD pretvara izmjeničnu struju fiksne frekvencije u izlaznu snagu promjenjive frekvencije, to čini putem brzog prebacivanja IGBT-ova (bipolarnih tranzistora s izoliranim vratima) na nosivim frekvencijama koje se obično kreću od 2 kHz do 16 kHz. Svaki događaj preklapanja generira strme naponske impulse s vremenima porasta od samo 0,1 do 1 mikrosekunde i vršnim naponima koji mogu doseći 2 do 3 puta nominalni napon istosmjerne sabirnice zbog neusklađenosti impedancije kabela i fenomena reflektiranih valova. Standardni kabel za napajanje s XLPE ili PVC izolacijom podvrgnut ovom ponavljajućem visokom dV/dt naprezanju doživjet će ubrzanu aktivnost djelomičnog pražnjenja unutar izolacije, što dovodi do preranog kvara dielektrika - često unutar nekoliko mjeseci, a ne tijekom očekivanih desetljeća radnog vijeka. Kabel za napajanje pogona promjenjive frekvencije s nazivnim naponom od 6 kV i nižim posebno su projektirani s ojačanim izolacijskim sustavima, simetričnim rasporedom vodiča za uzemljenje i konstrukcijom niskog kapaciteta kako bi izdržali ove električne naprezanja tijekom svog punog nazivnog vijeka trajanja.

Napon reflektiranog vala i kako duljina kabela pojačava problem

Jedan od najpodcijenjenijih rizika u VFD instalacijama je efekt reflektiranog vala, koji postaje sve ozbiljniji kako kabel između pogona i motora raste. Kada brzo rastući impuls napona putuje niz kabel i naiđe na priključke motora — koji predstavljaju visoku impedanciju u odnosu na prenaponsku impedanciju kabela — dio impulsa reflektira se natrag prema pretvaraču. Superpozicija upadnih i reflektiranih valova može proizvesti vršne napone na stezaljkama motora znatno iznad izlaznog napona pretvarača. Za pogonski sustav od 460 V, naponi na terminalima koji prelaze 1200 V nisu neuobičajeni na dugim kabelima. Kritična duljina kabela na kojoj ovaj učinak postaje štetan ovisi o vremenu uspona prebacivanja pretvarača i brzini širenja kabela. Kao opća smjernica, kabelske staze koje prelaze 50–100 metara s brzim preklopnim pogonima (vremena porasta ispod 0,5 µs) treba tretirati kao visokorizične bez ublažavanja. Rješenja uključuju ugradnju izlaznih prigušnica ili dV/dt filtara na pretvarač, korištenje kabela s većom impedancijom prenapona ili odabir energetskih kabela pogona promjenjive frekvencije s vodičima za uzemljenje raspoređenim simetrično kako bi se smanjila karakteristična neusklađenost impedancije kabela s motorom.

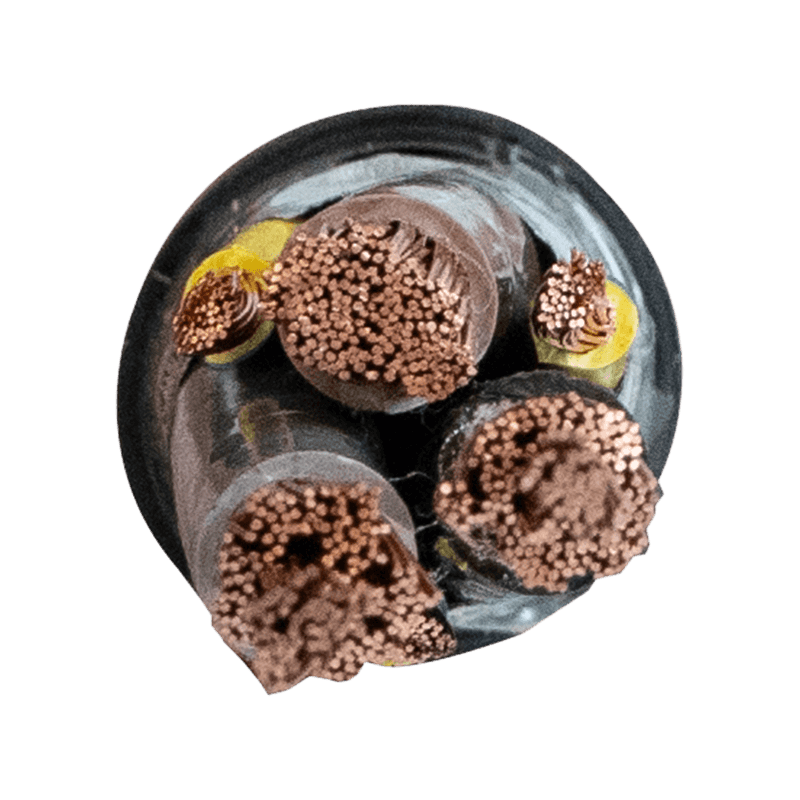

Simetrični raspored vodiča za uzemljenje: Strukturna jezgra VFD dizajna kabela

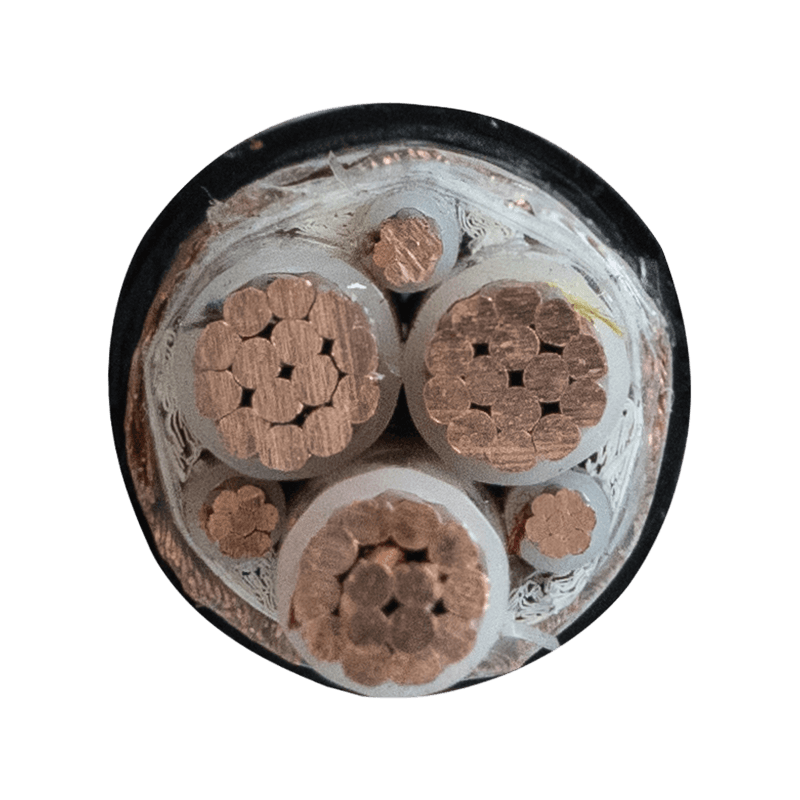

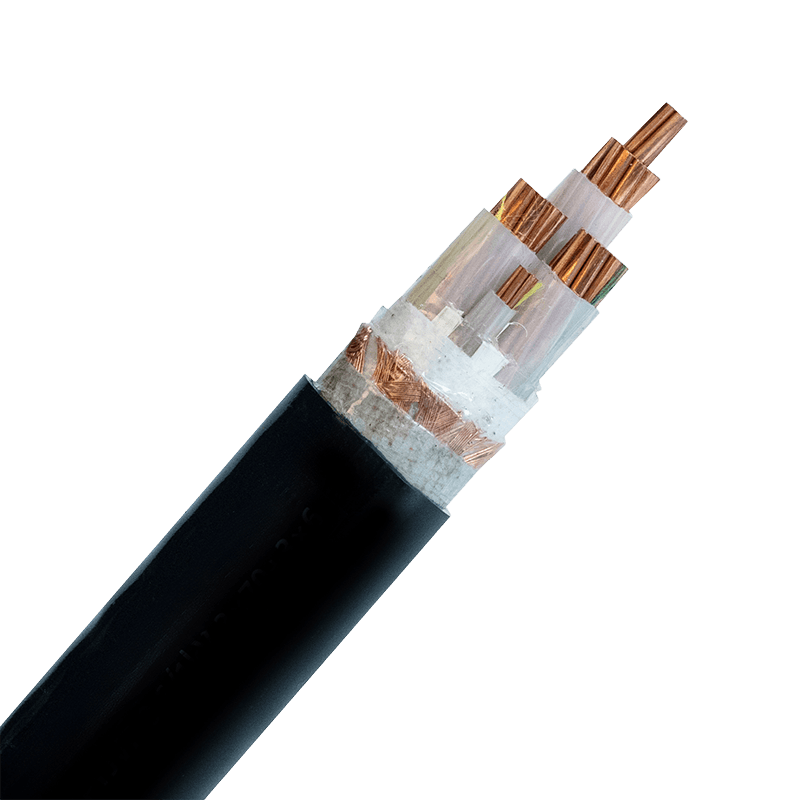

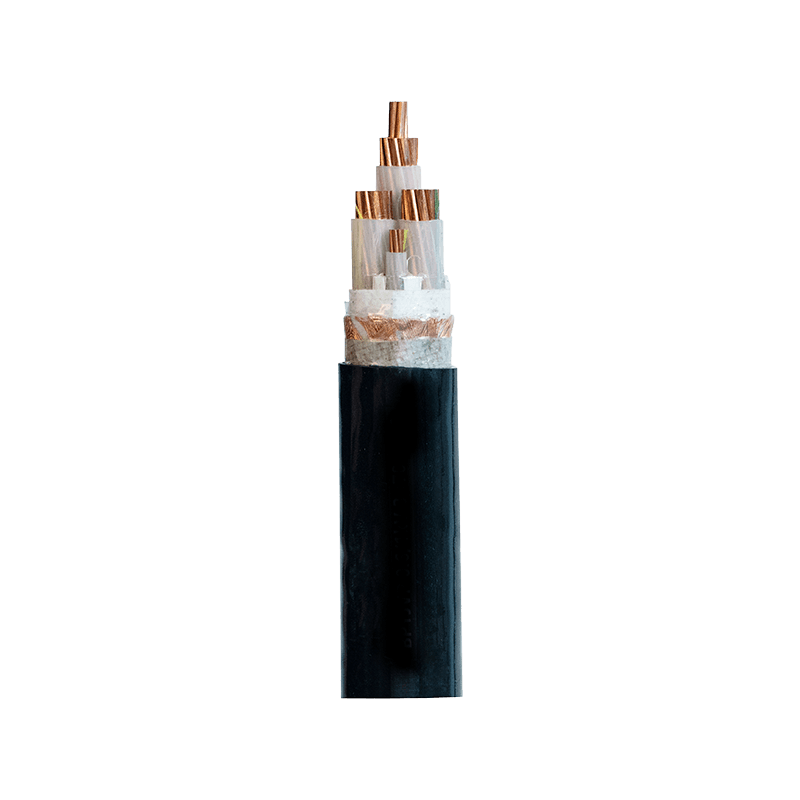

Definirajuća strukturna značajka namjenski izrađenog kabela pogona promjenjive frekvencije (VFD) - za razliku od prenamijenjenog kabela u nosaču ili standardnog napajanja motora - je simetričan raspored njegovih vodiča za uzemljenje. Umjesto jedne žice za uzemljenje pomaknute na jednu stranu, pravi VFD kabel uključuje tri simetrično postavljena vodiča za uzemljenje (ili potpuno pokriveni oklop od bakrene trake plus tri vodiča za uzemljenje) koji okružuju tri fazna vodiča. Ova geometrija služi dvije ključne funkcije. Prvo, pruža nisku impedanciju, visokofrekventni povratni put za zajedničke struje generirane sklopnim djelovanjem VFD-a, ograničavajući ih unutar kabela umjesto da im dopušta protok kroz okvir motora, ležajeve i povezane mehaničke strukture. Drugo, simetrija osigurava da je kapacitivna veza između svakog faznog vodiča i cjelokupnog oklopa jednaka, što smanjuje neto struju zajedničkog načina rada ubrizganu u sustav uzemljenja. U Zhejiang Huapu Cable Co., Ltd., naše VFD kabelske konstrukcije razvijene su s ovom simetričnom arhitekturom kao zahtjevom dizajna o kojem se ne može pregovarati, potvrđenim u našem internom laboratoriju s opremom za mjerenje visokofrekventne impedancije.

Oznake izolacijskog napona i performanse djelomičnog pražnjenja na 6 kV i niže

Za energetske kabele pogona promjenjive frekvencije s nazivnim naponom od 6 kV i nižim, izolacijski sustav mora se procijeniti ne samo na frekvenciji napajanja (50/60 Hz), već i pod uvjetima pulsa koje VFD stvarno generira. Norme IEC 60034-17 i IEC 60034-25 bave se izolacijom namota motora s napajanjem iz pretvarača, a njihovi zahtjevi kaskadno se uklapaju izravno u specifikaciju izolacije kabela. Početni napon djelomičnog pražnjenja (PDIV) ključna je metrika: napon pri kojem počinje samoodrživa ionizacija unutar šupljina ili kontaminanata u izolaciji. Za VFD kabele srednjeg napona u klasi od 6 kV, izolacija je tipično umreženi polietilen (XLPE) s debljinom stjenke dizajniranom da zadrži radni električni napon znatno ispod početnog praga PD čak i pod uvjetima pulsa. Tipsko ispitivanje prema IEC 60502-2 za 6kV kabele uključuje otpornost izmjeničnog napona na 3,5 × U0 tijekom 5 minuta i mjerenje djelomičnog pražnjenja na 1,73 × U0, ali odgovorni proizvođači dodatno provode testove impulsnog napona koji simuliraju brzo rastuće impulse iz VFD prebacivanja — test koji nije uvijek potreban osnovnim standardom, ali je bitan za potvrdu pouzdanosti u stvarnom svijetu u pogonskim aplikacijama.

Kompatibilnost prigušnice zajedničkog načina rada i njezine implikacije na kapacitet kabela

Mnoge VFD instalacije uključuju prigušnice zajedničkog načina rada (također nazvane prigušnice zajedničkog načina rada) na izlazu pogona za prigušivanje visokofrekventne buke zajedničkog načina rada prije nego što uđe u kabel motora. Učinkovitost prigušnice zajedničkog načina izravno je povezana s kapacitivnošću kabela faza-uzemljenje: kabel s velikim raspodijeljenim kapacitetom djelomično će zaobići prigušnicu na visokim frekvencijama, smanjujući njegovu izvedbu prigušenja. Ovo stvara napetost u dizajnu — oklop kabela je neophodan za usklađenost s elektromagnetskom kompatibilnošću i smanjenje struje ležaja, ali teški oklop od bakrene trake povećava kapacitivnost faza-zaslon, što degradira performanse prigušnice. Kabeli pogona promjenjive frekvencije dizajnirani za kompatibilnost s filtriranjem zajedničkog načina rada obično koriste pleteni oklop ili tri diskretna simetrična vodiča za uzemljenje umjesto trake s punim pokrivanjem, postižući odgovarajuću učinkovitost oklopa uz zadržavanje raspodijeljenog kapaciteta prema zemlji u rasponu od 100–300 pF/m. Prilikom specifikacije VFD kabela za instalaciju koja uključuje hardver za filtriranje zajedničkog načina rada, objavljeni podaci o kapacitetu po jedinici duljine proizvođača kabela trebaju se uspoređivati ​​s ograničenjima kapaciteta kabela koje preporučuje proizvođač prigušnice kako bi se osiguralo da sustav funkcionira kako je projektirano.

Mehanizmi nosive struje i uloga prakse uzemljenja oklopa kabela

Prijevremeni kvar ležaja motora u VFD pogonjenim sustavima dobro je dokumentiran problem, a oklop i uzemljenje kabela pogona promjenjive frekvencije (VFD) primarna je varijabla u tome hoće li struje ležajeva uzrokovati štetu. Postoje tri različita mehanizma nosive struje, svaki s različitim zahtjevima za ublažavanje:

• Kapacitivne struje pražnjenja (EDM struje): Uzrokovano zajedničkim naponom koji se nakuplja na vratilu rotora preko lutajućeg kapaciteta i pražnjenja kroz uljni film ležaja. Ublažen četkicama za uzemljenje osovine niske impedancije i oklopima kabela spojenim na oba kraja.
• Visokofrekventne kružne struje: Inducira se u većim motorima (obično veličine okvira iznad 100 kW) zajedničkim modalnim tokom u okviru motora. Zahtijevaju izolirane ležajeve koji nisu na pogonskom kraju uz odgovarajuću zaštitu kabela.
• Zajedničke struje uzemljenja: Protok kroz okvir motora do zemlje putem najniže dostupne impedancije. Završetak oklopa niske impedancije od 360° na krajevima pogona i motora — koji se postiže odgovarajućim EMC kabelskim uvodnicama, a ne spojevima sa pletenicama — ključan je za držanje ovih struja ograničenim na oklop kabela, a ne na strukture motora.

Metoda završetka oklopa kabela važna je jednako kao i pokrivenost oklopa i vodljivost. Spoj uzemljenja uzastopnim repom — gdje je oklop savijen unatrag i upleten u žicu — uvodi značajnu induktivnost na visokim frekvencijama, učinkovito negirajući učinkovitost oklopa iznad nekoliko stotina kiloherca. EMC kabelske uvodnice koje ostvaruju kružni kontakt sa zaštitnom pletenicom ili trakom ispravan su način završetka za VFD kabelske instalacije gdje je smanjenje struje ležaja prioritet.

Usporedba tipova konstrukcija VFD kabela prema prikladnosti primjene

Nisu svi kabeli pogona varijabilne frekvencije konstruirani identično, a prava konstrukcija ovisi o specifičnim parametrima primjene uključujući klasu napona, duljinu kabela, okolinu instalacije i EMC zahtjeve. Sljedeća tablica prikazuje primarne vrste konstrukcija i njihove primjerene slučajeve uporabe:

Smanjenje toplinske snage u kabelima s VFD napajanjem: zašto se tablice standardne jakosti struje ne primjenjuju izravno

Standardne tablice jakosti struje kabela, kako je objavljeno u IEC 60364-5-52 ili NEC 310, izračunate su za sinusoidnu struju na 50 ili 60 Hz. Izlazna struja pogona promjenjive frekvencije sadrži značajan harmonijski sadržaj — osobito harmonike neparnog reda (5., 7., 11., 13.) plus visokofrekventno preklapanje — što povećava RMS struju kabela za istu struju opterećenja osnovne frekvencije i stvara dodatne gubitke zbog skin efekta i efekta blizine. Na VFD nosivim frekvencijama od 4-8 kHz, dubina sloja u bakrenom vodiču je samo 0,7-1,0 mm, što znači da u vodičima većeg presjeka (50 mm² i više), samo vanjsko prstenasto područje vodiča učinkovito prenosi visokofrekventnu struju. Ovo povećanje otpora izmjenične struje na visokim frekvencijama može dodati 5–20% efektivnim gubicima vodiča u usporedbi s istosmjernom strujom ili radnom snagom, što zahtijeva odgovarajuće smanjenje kapaciteta kontinuirane struje kabela. Za pogonske kabele s pogonom promjenjive frekvencije s nazivnim naponom od 6 kV i nižim koji rade na gornjoj granici svoje nazivne struje, konzultacija s krivuljama harmonijskog smanjenja vrijednosti proizvođača kabela — umjesto primjene standardnih instalacijskih tablica — tehnički je ispravan pristup osiguravanju rada kabela unutar njegovih termičkih projektiranih ograničenja.

Zahtjevi usklađenosti s EMC-om za VFD instalacije i uloga kabela u njihovom ispunjavanju

U industrijskim i komercijalnim instalacijama, VFD sustavi podliježu propisima o elektromagnetskoj kompatibilnosti (EMC) koji ograničavaju dirigirane i zračene emisije koje pogonski sustav može ubaciti u električnu mrežu i okolno okruženje. U Europi standard IEC 61800-3 definira primjenjive granice emisije i otpornosti za pogonske sustave s promjenjivom brzinom, s različitim kategorijama ovisno o tome je li instalacija u prvom okruženju (javna niskonaponska mreža) ili drugom okruženju (industrijsko). Kabel pogona promjenjive frekvencije (VFD) između izlaza pogona i motora kritičan je element u postizanju usklađenosti, jer je primarni vodič visokofrekventnih zajedničkih struja koje bi inače zračile ili vodile natrag do napajanja. Pravilno oklopljeni VFD kabel s završecima oklopa od 360° na oba kraja, u kombinaciji s kućištem pogona s EMC-om i ulaznim filtrom, može smanjiti dirigirane emisije za 20–40 dB u usporedbi s neoklopljenom kabelskom instalacijom. Izvještaji trećih strana o EMC ispitivanju kompletnog sustava pogon-kabel-motor najpouzdanija su osnova za predviđanje usklađenosti, budući da simulirani ili izračunati rezultati često podcjenjuju doprinos usmjeravanja kabela i kvalitete završetka. Potpomognut certifikatom ISO 9001 i našim sveobuhvatnim internim laboratorijem za ispitivanje, Zhejiang Huapu Cable Co., Ltd. pruža podatke o ispitivanju učinkovitosti zaštite za naš asortiman VFD kabela kako bi podržao EMC dokumentaciju kupaca na razini sustava.

Prakse ugradnje koje određuju hoće li VFD kabel raditi prema specifikacijama

Čak će i pravilno specificirani kabel za napajanje pogona promjenjive frekvencije imati slabije performanse ako praksa instalacije ugrozi njegovu namjeru dizajna. Nekoliko čimbenika ugradnje na terenu ima ogroman utjecaj na performanse VFD kabelskog sustava:

• Odvajanje od signalnih i upravljačkih kabela: Izlazni kabeli VFD-a trebaju biti postavljeni u namjenske cijevi ili police za kabele, fizički odvojeni od niskonaponskih signalnih kabela za najmanje 200-300 mm. Tamo gdje su križanja neizbježna, treba ih napraviti pod kutom od 90° kako bi se smanjila kapacitivna veza.
• Minimiziranje duljine kabela: Svaki nepotrebni metar kabela između pogona i motora povećava amplitudu reflektiranog vala na stezaljkama motora i ukupnu veličinu struje zajedničkog načina rada. Postavljanje pogona trebalo bi optimizirati tijekom faze projektiranja kako bi se kabeli sveli na najmanju moguću mjeru, posebno za 6kV srednjenaponske VFD sustave gdje su i cijena kabela i posljedice prenapona reflektiranog vala znatno veći.
• Kontinuitet oklopa kroz razvodne kutije: Ako je razvodna kutija neizbježna u tijeku, oklop kabela mora se nastaviti kroz nju spojenim spojem od 360°, bez prekida i ponovnog spajanja preko stezaljke. Svaki prekid u kontinuitetu oklopa stvara točku visoke impedancije za visokofrekventne struje koje će zračiti iz točke prekida.
• Sukladnost radijusa savijanja: VFD kabeli s teškim oklopom i oklopom imaju specificirane minimalne radijuse savijanja koji, ako se prekrše tijekom instalacije, mogu oštetiti kontinuitet oklopa ili stvoriti lokalizirane točke izolacijskog naprezanja. Za oklopljene i oklopljene 6kV VFD kabele, tipični su minimalni radijusi savijanja od 12-15 puta ukupnog promjera kabela; to treba potvrditi iz podatkovne tablice proizvođača prije ugradnje u skučene prostore ili kabelske police s uskim zavojima.
• Uzemljenje na oba kraja naspram uzemljenja u jednoj točki: VFD kabeli trebaju biti uzemljeni i na kućištu pogona i na okviru motora — za razliku od signalnih kabela, koji su često uzemljeni samo na jednom kraju kako bi se izbjegle petlje uzemljenja. Visokofrekventne zajedničke struje koje štit mora nositi zahtijevaju povratni put na oba kraja; jednostrano uzemljenje ostavlja zaštitu učinkovitom samo za niskofrekventnu elektrostatičku zaštitu, ne i za upravljanje HF šumom koje zahtijevaju VFD aplikacije.

Kao nacionalno visokotehnološko poduzeće s OHSAS 18001 i ISO 14001 certifikatima, Zhejiang Huapu Cable Co., Ltd. podržava kupce ne samo s odgovarajućim kabelskim proizvodima za pogon promjenjive frekvencije, već i sa smjernicama za inženjering aplikacija kako bi se osiguralo da praksa instalacije očuva performanse za koje su dizajnirani naši kabeli.
