Ključni zaključak: Vodiči klase 5, definirani IEC 60228, su finožilni savitljivi vodiči koji se koriste u produžnim vodovima, kontrolnim pločama i industrijskim aplikacijama. Ovaj vodič pokriva tehničke specifikacije, usporedbu s klasom 2 i kako odabrati pravi vodič za vaš projekt.

U svijetu elektrotehnike i proizvodnje kabela "fleksibilnost" nije samo fizička osobina — to je strogo definirana tehnička kategorija. Ako ste ikada rukovali krutim kabelom za napajanje u odnosu na gipku kontrolnu žicu koja se lako savija, iskusili ste razliku između klasa vodiča iz prve ruke.

Većina ovih specifikacija regulirana je međunarodnom normom IEC 60228 . Ovaj vodič duboko zaranja u Vodiči klase 5 — industrijski standard za fleksibilne primjene — koji pokriva konstrukcijske zahtjeve, električna ograničenja i slučajeve korištenja u stvarnom svijetu.

Razumijevanje IEC 60228 Okvira za klasifikaciju vodiča

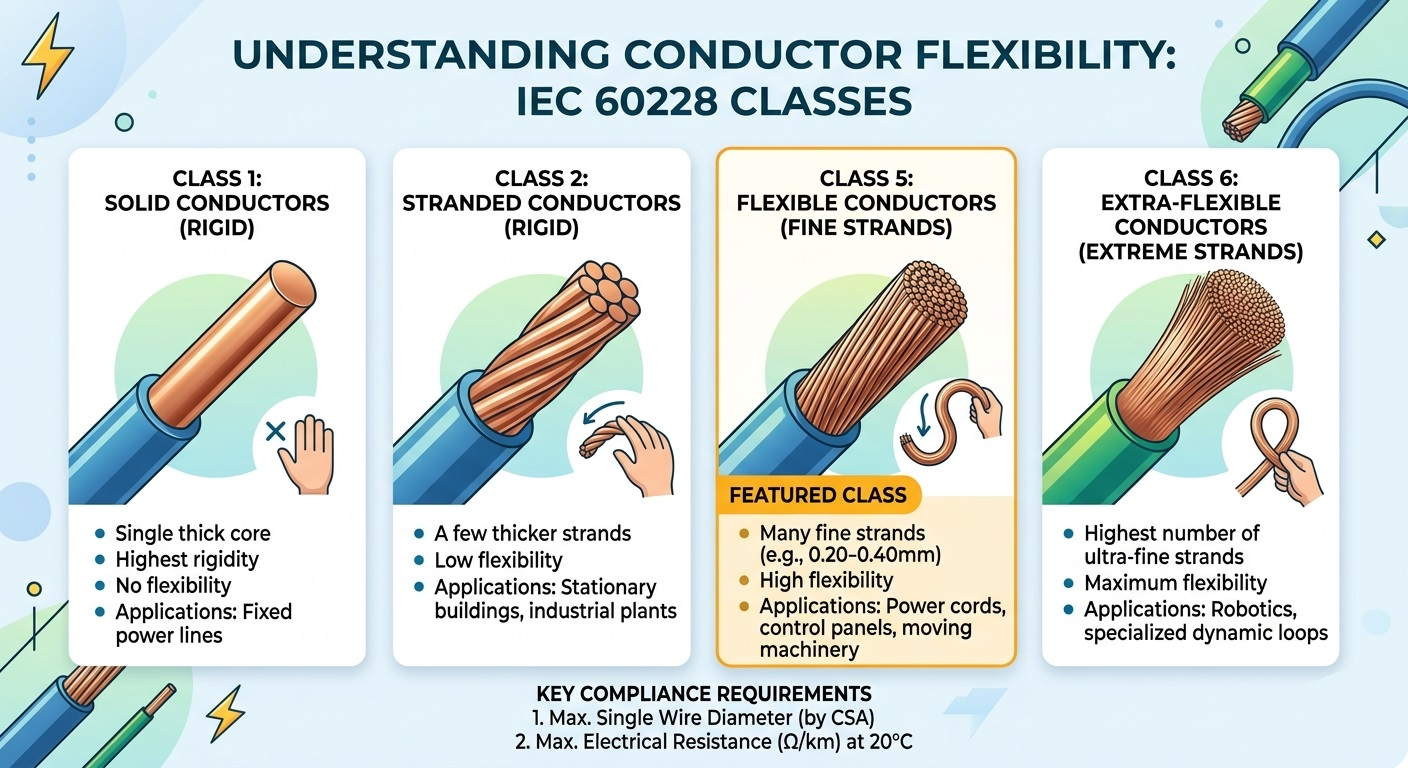

IEC 60228 (i njegov britanski ekvivalent BS EN 60228) klasificira vodiče u četiri glavne klase na temelju konstrukcije i fleksibilnosti. Razumijevanje mjesta 5. klase u ovoj hijerarhiji ključno je za ispravan odabir proizvoda:

Što dirigenta čini "klasom 5"? Tehničke specifikacije

Provodnik klase 5 sastoji se od više finih bakrenih žica povezanih zajedno kako bi se postigla fleksibilnost. Suprotno uobičajenim pretpostavkama, IEC 60228 to čini nije strogo propisati ukupan broj niti. Umjesto toga, standard nalaže usklađenost s dvije primarne metrike:

1. Maksimalni promjer pojedinačnih žica

Kako bi se osiguralo da vodič ostane istinski fleksibilan, IEC 60228 postavlja strogu gornju granicu promjera svake pojedinačne žice. Tanje niti se lakše savijaju, smanjujući zamor metala tijekom ponovljenih ciklusa savijanja. Reprezentativni primjeri iz standarda uključuju:

• Vodič od 75 mm² → najveći pojedinačni promjer žice: 0,21 mm
• Vodič od 5 mm² → najveći pojedinačni promjer žice: 0,26 mm
• Vodič od 10 mm² → najveći pojedinačni promjer žice: 0,41 mm
• Vodič od 35 mm² → najveći pojedinačni promjer žice: 0,41 mm

2. Maksimalni električni otpor na 20°C

Električni otpor je kriterij koji definira učinkovitost. Ukupni otpor dovršenog vodiča klase 5 ne smije premašiti vrijednosti navedene u tablicama otpora IEC 60228, izmjereno na 20°C. Ovo pravilo dopušta proizvođačima fleksibilnost dizajna: ako proizvođač koristi žice od 0,20 mm umjesto maksimalnih 0,21 mm, to je prihvatljivo — pod uvjetom da gotovi vodič i dalje zadovoljava granicu otpora.

Ovaj pristup s dva parametra (otpor promjera žice) osigurava da su vodiči klase 5 i fizički fleksibilni i električni učinkoviti, bez pretjeranog specificiranja procesa proizvodnje.

Klasa 5 u odnosu na vodiče klase 2: osnovne razlike

Inženjeri elektrotehnike često se suočavaju s izborom između vodiča klase 2 i klase 5. Odluka ovisi o tome hoće li kabel biti u fiksnoj instalaciji ili mobilnoj/fleksibilnoj aplikaciji. Evo izravne usporedbe:

Ključne primjene IEC 60228 vodiča klase 5

Budući da vodiči klase 5 mogu izdržati umjerene vibracije i opetovano savijanje bez loma, navedeni su u širokom rasponu industrija:

• Fleksibilni kablovi i produžni kablovi: Kućanski uređaji, električni alati i prijenosna oprema gdje se kabeli moraju redovito motati, odmotati i premještati.
• Industrijske upravljačke ploče: usko usmjeravanje oko uglova i kroz kabelske kanale zahtijeva radijus savijanja koji se može postići samo s finožilnim vodičima.
• Automobilski kabelski snopovi: vodiči koji zahtijevaju kontinuirane vibracije motora i promjene temperature koji su otporni na zamor metala tijekom vijeka trajanja vozila.
• Pomorske i odobalne instalacije: Stalno kretanje zbog valova, u kombinaciji sa ograničenim prostorima, čini Klasu 5 preferiranim izborom za distribuciju energije na brodu.
• Robotika i automatizacija: Zglobne robotske ruke zahtijevaju kabele koji se savijaju tisuće puta dnevno bez kvara — klasa 5 ispunjava ovaj izazov za aplikacije s umjerenim savijanjem (klasa 6 za velike savitljivosti).

Zašto je određivanje IEC 60228 klase 5 važno za vaš projekt

Odabir kabela koji se prodaje kao "savitljiv" bez upućivanja na priznati standard kao što je IEC 60228 Klasa 5 predstavlja značajan rizik. Usklađenost s ovom normom daje tri konkretna jamstva:

• Sigurnost: Granice otpora osiguravaju da se vodič ne pregrije pod nazivnom strujom, sprječavajući degradaciju izolacije i potencijalne opasnosti od požara.
• Kompatibilnost: Standardizirani maksimalni promjeri žice osiguravaju da vodič ispravno pristaje u standardne papučice, prstenove i terminalne blokove bez potrebe za preinakama.
• Dugovječnost: fino upredanje sprječava zamor metala tijekom ponovljenog savijanja, značajno produžujući životni vijek kabela u usporedbi s nesukladnim alternativama.

Pri nabavi kabela u inozemstvu, IEC 60228 certifikat također pojednostavljuje regulatorno odobrenje, budući da je standard usvojen ili priznat u EU (BS EN 60228), Australiji (AS/NZS 1125) i mnogim drugim tržištima.

Često postavljana pitanja o dirigentima klase 5

Je li klasa 5 isto što i savitljivi kabel?

Ne baš. "Fleksibilni kabel" širok je komercijalni pojam. Klasa 5 je specifična IEC 60228 klasifikacija vodiča s mjerljivim tehničkim zahtjevima. Kabel se može prodavati kao fleksibilan bez ispunjavanja specifikacija klase 5.

Mogu li se vodiči klase 5 koristiti na otvorenom?

Klasa 5 odnosi se samo na konstrukciju vodiča, a ne na ukupnu ocjenu kabela. Je li kabel prikladan za vanjsku upotrebu ovisi o izolaciji i materijalima omotača (npr. PVC otporan na UV zračenje, XLPE). Uvijek provjerite kompletnu specifikaciju kabela, a ne samo klasu vodiča.

Koja je razlika između razreda 5 i razreda 6?

Obje su fleksibilne klase dirigenta. Klasa 6 koristi još finije niti, što rezultira većom fleksibilnošću i manjim radijusom savijanja. Klasa 6 određena je za vrlo dinamične primjene kao što je kontinuirano savijanje u lancima povlačenja, dok klasa 5 pokriva scenarije umjerenog savijanja.
