Fotonaponski kabeli Proizvođači

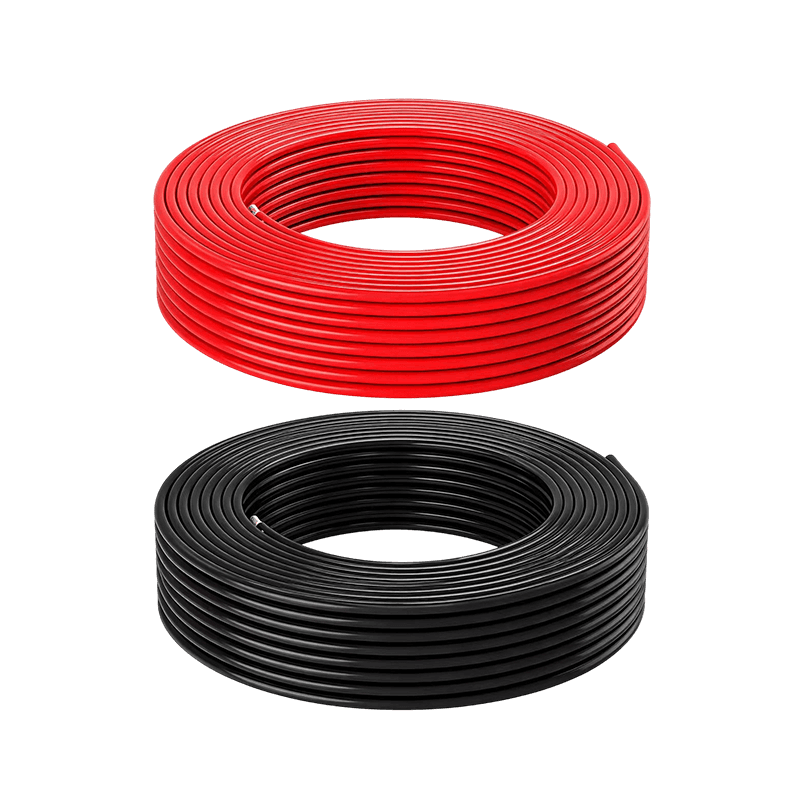

Solarni PV kabeli

Strukturni parametri

Dirigent TC / gola bakra / savitljiva užeta bakra
Izolacija XLPO / XLPE / LSZH
Plašt XLPO / TPE / LSZH / XLPO otporan na UV zračenje
Maksimalna temperatura vodiča 90–150°C (Rad), do 250°C (S/C)
Radijus savijanja 4–8D
Konfiguracija jezgre 1C / Twin-Core
Raspon presjeka 1,5–240 mm² (16 AWG–500 kcmil)
Dirigent Flexibility Razred 5/6

Karakteristika:

1. Otporan na UV zračenje, pogodan za vanjsku upotrebu;

2. Otporan na visoke i niske temperature, s jakom prilagodljivošću okolišu;

3. Anti-aging, dug radni vijek (preko 25 godina);

4. Stabilne performanse izolacije, osiguravajući visoku učinkovitost proizvodnje električne energije.

Primjena:

1. Sustav solarnih fotonaponskih elektrana;

2. Rooftop fotonaponska proizvodnja električne energije povezana s mrežom;

3. Priključak fotonaponskog sustava za pohranu energije;

4. Projekt distribuirane fotonaponske proizvodnje električne energije

Opis:

Sukladan sa standardima 2PIC 1169/08.2007 i EN50618:2014, prikladan za scenarije istosmjernog napona do 1,8 kV (sustav od jezgre do jezgre, neuzemljeni sustav), prilagodljiv istosmjernoj strani fotonaponskih sustava (između fotonaponskih ćelija i DC terminala pretvarača). Proizvod je jednožilni fleksibilni kabel, upotrebljiv prema sigurnosnim standardima klase II, koji podržava više kabela paralelno kako bi se zadovoljili zahtjevi za prijenos istosmjerne struje fotonaponskih sustava.

Specifikacije nazivnog napona: AC 0,6/1kV, DC 1,8kV i AC 1,0/1,0kV, DC 1,5kV; radna temperatura -40~90 ℃, maksimalna temperatura vodiča 120 ℃, temperatura kratkotrajnog kratkog spoja 200 ℃; životni vijek ne kraći od 25 godina, otpornost na ozon, kiseline i lužine, izvrsnu otpornost na izolaciju, dobre performanse savijanja pri niskim temperaturama i niske karakteristike dima, u skladu sa zahtjevima EU RoHS za zaštitu okoliša. Temperatura polaganja nije niža od -20 ℃, radijus savijanja 4D (D je vanjski promjer kabela).

Osiguravanje stabilnog rada sustava: izvrsna otpornost na izolaciju jamči učinkovitost prijenosa i smanjuje rizik curenja; niskotemperaturne performanse prilagođavaju se vanjskim niskotemperaturnim instalacijama; otpornost na ozon i kiseline/lužine otporna je na koroziju u okolišu, a dug životni vijek smanjuje troškove održavanja; niska razina dima i usklađenost s RoHS jamče sigurnost i zaštitu okoliša, zadovoljavajući potrebe nove fotonaponske energije.

Fokusirajući se na zahtjeve istosmjerne strane fotonaponskih sustava, nudi rješenja za prilagodbu u obliku jednožilnih fleksibilnih kabela. S više specifikacija napona, izvrsnom prilagodljivošću okolišu i dugim vijekom trajanja, odgovara potrebama fotonaponskih instalacija različitih razmjera.

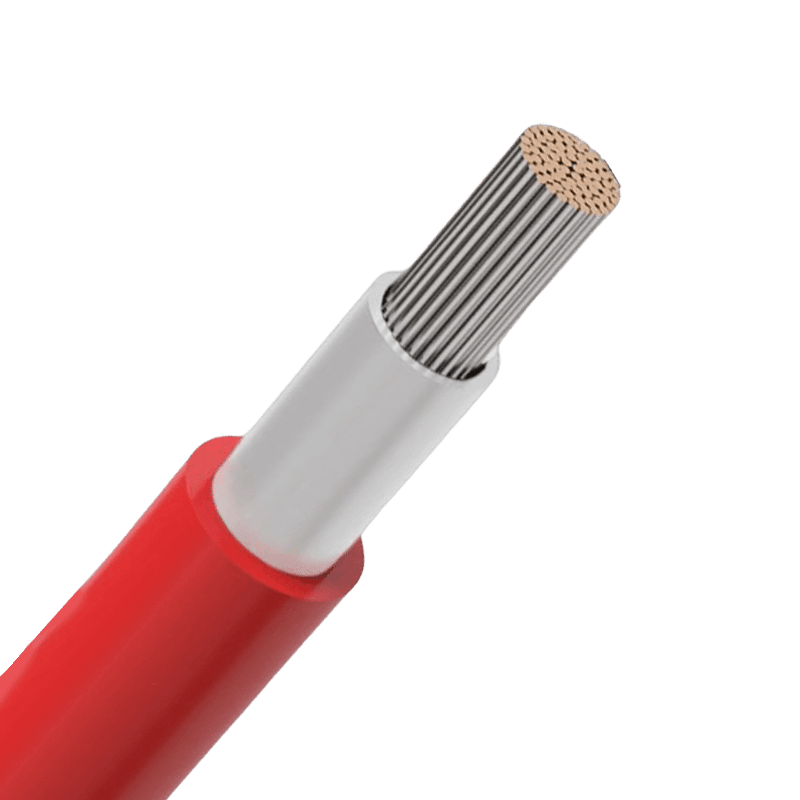

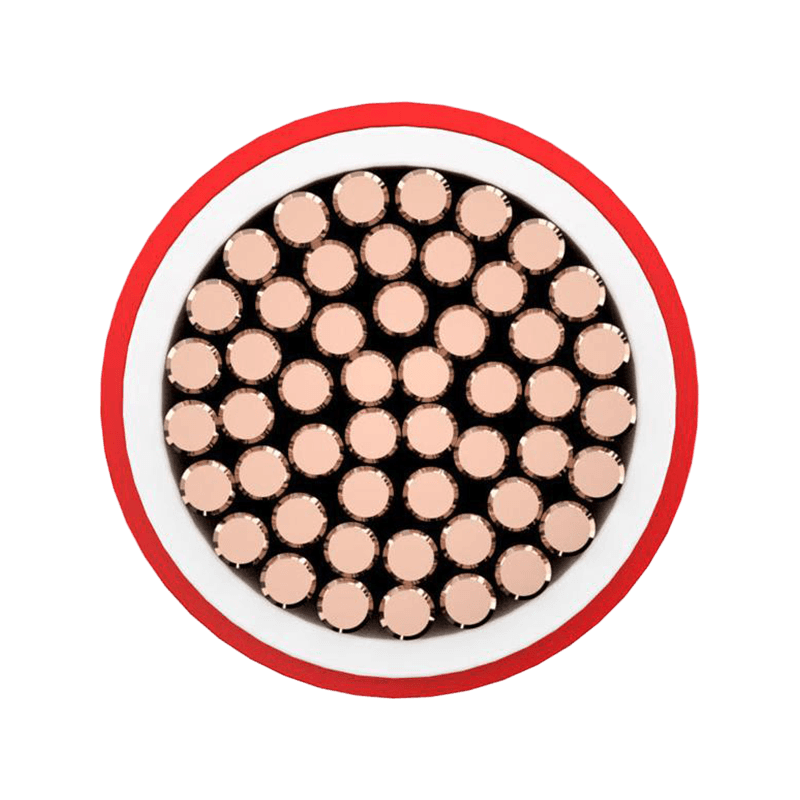

PV-F

Fotonaponski kabel

Dirigent Pokositreni bakar
Izolacija Poliolefin bez halogena, bez dima, otporan na plamen
Plašt Poliolefin bez halogena, bez dima, otporan na plamen
Najviša temperatura vodiča 90
Radijus savijanja 4D
Dobijte ponude
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.

O nama

Zhejiang Huapu Cable Co., Ltd.

Zhejiang Huapu Cable Co., Ltd. profesionalni je proizvođač žica i kabela koji integrira proizvodnju, prodaju, istraživanje i razvoj te usluge. Tvrtka je specijalizirana za proizvodnju i razvoj širokog spektra proizvoda, uključujući kabele za napajanje s umreženim polietilenom i PVC izolacijom, upravljačke kabele, nadzemne kabele, aluminijske užetne vodiče, aluminijske užetne vodiče s čeličnom jezgrom, građevinske žice, opće fleksibilne kabele s gumenim omotačem, kabele za napajanje s utikačem, radiofrekvencijske kabele, komunikacijske kabele, računalne kabele, kao i posebne proizvode za električnu opremu poput kabela bez halogena s niskom emisijom dima, usporivača plamena, otpornih na vatru i vatrootpornih kabela.

Kao Fotonaponski kabeli Proizvođači i Fotonaponski kabeli Dobavljači u Kini, opremljena naprednom tehnologijom, snažnim tehničkim znanjem, sveobuhvatnim mogućnostima testiranja i dobro opremljenim laboratorijskim objektima, tvrtka upravlja modernim proizvodnim linijama i koristi najsuvremeniju opremu za inspekciju i testiranje. Dobila je certifikate uključujući priznanje Nacionalnog visokotehnološkog poduzeća, ISO 9001 sustav upravljanja kvalitetom, ISO 14001 sustav upravljanja okolišem, OHSAS 18001 sustav upravljanja zdravljem i sigurnošću na radu, standarde "Proizvodnja u Zhejiangu" i certifikat obvezne sigurnosne certifikacije (CCC). Tvrtka također posjeduje Nacionalnu dozvolu za proizvodnju industrijskih proizvoda.

Kao Fotonaponski kabeli Tvornica i Dobavljači solarnih PV kabela, tvrtka je uspostavila sveobuhvatan sustav upravljanja, čvrsto vjerujući da je vrhunska kvaliteta ključ zadovoljstva kupaca i uspjeha na tržištu, što pomaže u izgradnji imidža vrhunskog brenda. Na temelju potreba kupaca, tvrtka kontinuirano teži inovacijama kako bi maksimizirala koristi za svoje klijente.

Vođena načelima strogosti, učinkovitosti, integriteta, pragmatičnosti, skromnosti i jedinstva, tvrtka teži postati globalni zagovornik zelenih i ekološki prihvatljivih proizvoda. Dok pruža vrhunske proizvode žica i kabela, opskrbljuje Prilagođeni solarni PV kabel 4mm², predana je suradnji s partnerima iz svih sektora kroz znanstveno upravljanje, standardiziranu proizvodnju, vrhunsku kvalitetu, zadovoljavajuću uslugu i izvanrednu reputaciju kako bi se postigao zajednički uspjeh.

  • Zhejiang Huapu Cable Co., Ltd.

    0 01

    Registrirana tvrtka

  • Zhejiang Huapu Cable Co., Ltd.

    0hektara 02

    Površina tvornice

  • Zhejiang Huapu Cable Co., Ltd.

    003

    Zaposlenici

  • Zhejiang Huapu Cable Co., Ltd.

    0%04

    Zaposlenici s više od 3 godine radnog iskustva čine

VISOKI STANDARD ČASTI

Certifikati i standardi zaštite okoliša

Pogledaj više
Novosti i blog
  • AD7 naspram AD8 solarnih kabela: Koja je razlika i koji odabrati? AD7 naspram AD8 solarnih kabela: Koja je razlika i koji odabrati?
    21 Jul 26- Uvod Kako se globalna fotonaponska (PV) industrija nastavlja širiti, performanse solarnih kabela igraju ključnu ulogu u osiguravanju sigurnosti, pouzdanosti i dugoročnih performansi solarnih energetskih sustava. Očekuje se da će moderni fotonaponski kabeli raditi više od 25 godina dok su kontinuir...
  • Visokonaponski energetski kabeli: Vodič za dizajn, odabir i primjenu Visokonaponski energetski kabeli: Vodič za dizajn, odabir i primjenu
    17 Jul 26- Što definira a Visokonaponski kabel za napajanje ? Jedna trasa visokonaponskog kabela može prenijeti više od 1000 MW električne energije — dovoljno za napajanje grada srednje veličine. U tehničkoj klasifikaciji, visokonaponski kabeli rade na nazivnim naponima iznad 33 kV (IEC 60183) ili 69 kV (IE...
  • Plastično izolirani višežilni kontrolni kabeli: industrijski izbor Plastično izolirani višežilni kontrolni kabeli: industrijski izbor
    10 Jul 26- Temelj pouzdanog prijenosa signala U modernim automatiziranim objektima, pouzdani upravljački kabel nije roba već kritična komponenta koja štiti integritet svakog signala između kontrolera, senzora i aktuatora. Višežilni izolirani plastikom upravljački kablovi etablirali su se kao okosnica indust...
Industrijsko znanje

Strategije usmjeravanja kabela za fotonaponske kabele u velikim solarnim elektranama

U velikim fotonaponskim instalacijama usmjeravanje kabela igra ključnu ulogu u održavanju učinkovitosti i dugoročne pouzdanosti sustava. Fotonaponski kabeli često rade na otvorenom desetljećima, izloženi ultraljubičastom zračenju, temperaturnim fluktuacijama, prašini i mehaničkim naprezanjima. Proizvođači kao što je Zhejiang Huapu Cable Co., Ltd., profesionalna tvrtka za žicu i kabele koja integrira proizvodnju, prodaju, istraživanje i servis, razvijaju kabelska rješenja koja mogu podržati ove zahtjevne uvjete. Tvrtka je smještena na br. 39 Zhiyuan Road u zoni ekonomskog razvoja Deqing blizu Hangzhoua, s praktičnim pristupom nacionalnoj autocesti 104 i obližnjim autocestama, što omogućuje učinkovitu distribuciju specijaliziranih fotonaponskih kabela za projekte obnovljive energije.

Jedno praktično razmatranje dizajna solarnih farmi je minimiziranje električnih gubitaka uzrokovanih prekomjernom duljinom kabela ili lošim rasporedom usmjeravanja. U instalacijama na razini komunalnih usluga, fotonaponski kabeli obično se usmjeravaju između solarnih modula, kombiniranih kutija i pretvarača. Inženjeri često projektiraju kabelske staze koje smanjuju naprezanje na savijanje i izbjegavaju područja gdje se voda može nakupljati nakon padalina.

  • Povišene police za kabele ili vodovi otporni na UV zračenje pomažu spriječiti produljeni kontakt s vrućim površinama tla.
  • Odgovarajući razmak između kabela poboljšava rasipanje topline i smanjuje gubitak energije tijekom razdoblja vršne proizvodnje.
  • Fleksibilni solarni PV kabeli omogućuju jednostavno usmjeravanje oko struktura modula i potpornih okvira.
  • Zaštitne stezaljke i kabelske kopče smanjuju štetu od vibracija uzrokovanu vjetrom.

Pažljivo usmjeravanje kabela ne samo da poboljšava električnu učinkovitost, već i pojednostavljuje postupke održavanja, dopuštajući tehničarima da pregledaju ili zamijene dijelove kabela bez ometanja rada cijelog solarnog niza.

Karakteristike izvedbe solarnog kabela za izmjeničnu struju u fotonaponskim sustavima spojenim na mrežu

Solarni AC kabel za napajanje odgovorni su za prijenos električne energije od pretvarača do transformatora i na kraju do električne mreže. Za razliku od DC fotonaponskih kabela koji se koriste između solarnih modula, AC kabeli moraju podnijeti opterećenja izmjenične struje, više razine napona, a ponekad i veće udaljenosti prijenosa unutar solarne elektrane. Proizvođači, uključujući Zhejiang Huapu Cable Co., Ltd., dizajniraju solarne kabele za izmjeničnu struju s izolacijskim materijalima i strukturama vodiča sposobnim za održavanje stabilnih performansi pod kontinuiranim ciklusima opterećenja.

Nekoliko parametara dizajna utječe na performanse solarnih AC kabela. Površina poprečnog presjeka vodiča, debljina izolacije i nazivna temperatura moraju biti pažljivo uravnoteženi kako bi se izbjegao prekomjerni gubitak energije i pregrijavanje. Osim toga, materijali za plašt kabela moraju biti otporni na UV zračenje i izloženost vremenskim uvjetima jer se mnogi kabeli postavljaju na otvorenom bez dodatnih zaštitnih struktura.

Parametar kabela Tipični zahtjev Utjecaj na performanse sustava
Materijal vodiča Pokositreni bakar ili bakar visoke vodljivosti Poboljšava otpornost na koroziju i električnu vodljivost
Temperatura izolacije 90-120°C Omogućuje stabilan rad pod stalnim opterećenjem
Vanjski omotač Otporan na UV zračenje i vremenske uvjete Štiti kabele od sunčeve svjetlosti i izloženosti okolišu

Optimiziranjem ovih konstrukcijskih parametara, solarni kabeli za izmjeničnu struju mogu pouzdano podnijeti fluktuirajuću izlaznu energiju tipičnu za fotonaponske sustave, istovremeno održavajući sigurne radne temperature.

Razmatranja materijala i certifikacije za TUV 2 PfG 1169 Solarni kabel

Standardi certifikacije igraju ključnu ulogu u osiguravanju pouzdanosti solarni PV kabel proizvodi koji se koriste u globalnim fotonaponskim projektima. Jedan široko priznat certifikat za solarne kabele je TUV 2 PfG 1169, koji definira zahtjeve za performanse vezane uz trajnost izolacije, temperaturnu otpornost i dugotrajnu izloženost okolišu. Proizvođači kabela kao što je Zhejiang Huapu Cable Co., Ltd., koji se nalazi u zoni ekonomskog razvoja Deqing u blizini Hangzhoua, razvijaju fotonaponske kabele koji zadovoljavaju međunarodne standarde ispitivanja kako bi podržali globalnu implementaciju solarne infrastrukture.

Kabeli koji su u skladu sa standardom TUV 2 PfG 1169 obično koriste umrežene izolacijske materijale dizajnirane da budu otporne na ultraljubičasto zračenje, izloženost ozonu i toplinsko starenje. Ovi materijali osiguravaju da fotonaponski kabeli održavaju električni integritet desetljećima unatoč kontinuiranoj izloženosti sunčevoj svjetlosti i vremenskim uvjetima.

Tipični zahtjevi za rad

  • Otpornost na ultraljubičasto zračenje i vanjske vremenske uvjete.
  • Visoka toplinska izdržljivost pogodna za dugotrajan rad na povišenim temperaturama.
  • Poboljšana mehanička fleksibilnost za podršku ugradnji na pokretne solarne sustave za praćenje.
  • Otpornost na vlagu, ozon i izloženost kemikalijama u vanjskim okruženjima.

Ovi certifikacijski zahtjevi osiguravaju da fotonaponski kabeli ostanu sigurni i pouzdani tijekom radnog vijeka solarnih energetskih sustava.

Razmatranja praktične primjene solarnog PV kabela 4 mm² u distribuiranim solarnim instalacijama

Solarni PV kabel 4 mm² naširoko se koristi u stambenim i malim komercijalnim fotonaponskim instalacijama jer pruža učinkovitu ravnotežu između nosivosti struje, fleksibilnosti i pogodnosti instalacije. U distribuiranim solarnim sustavima instaliranim na krovovima ili malim prizemnim nizovima, ova se veličina kabela obično koristi za spajanje solarnih modula na kombinirane kutije ili pretvarače.

Izvedba solarnog kabela od 4 mm² ovisi o duljini instalacije, temperaturi okoline i uvjetima grupiranja kabela. U gusto zbijenim krovnim instalacijama, nakupljanje topline može smanjiti dopušteni strujni kapacitet kabela. Inženjeri stoga često izračunavaju faktore smanjenja kako bi osigurali da kabel radi unutar sigurnih toplinskih granica.

  • Ograničite duljinu kabela gdje je to moguće kako biste smanjili pad napona u malim solarnim sustavima.
  • Koristite kabelske vezice i nosače otporne na UV zračenje kada postavljate kabele na izložene krovove.
  • Provjerite jesu li priključci kompatibilni s veličinom vodiča od 4 mm² kako biste spriječili pregrijavanje na spojnim točkama.
  • Omogućite odgovarajući protok zraka oko snopova kabela kako biste smanjili nakupljanje topline.

Kada su pravilno instalirani, fotonaponski kabeli od 4 mm² osiguravaju stabilan i učinkovit električni prijenos za distribuirane solarne sustave, pomažući maksimiziranju izlazne energije krovnih solarnih instalacija.
