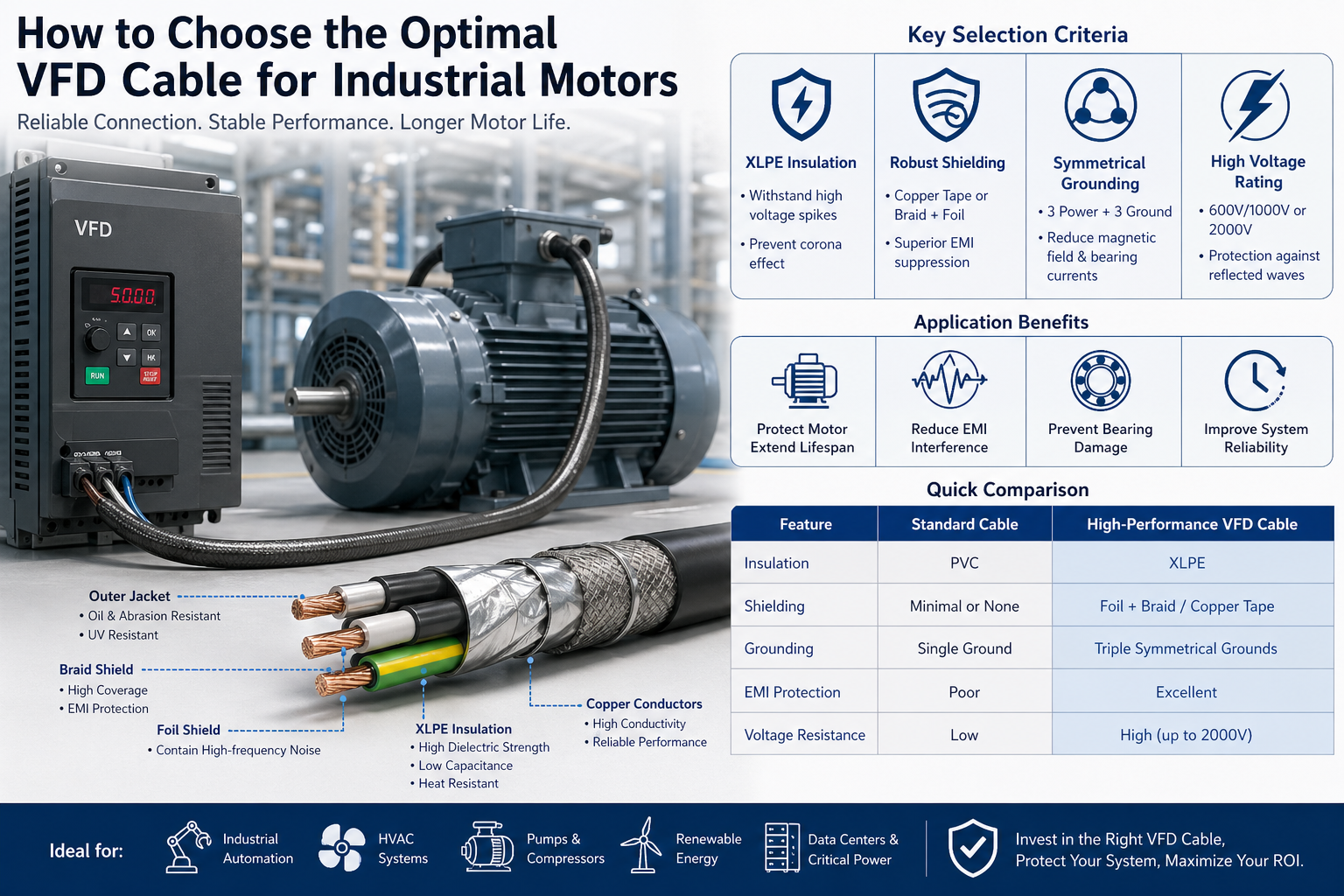

Kako odabrati optimalni VFD kabel za industrijske motore

U modernim industrijskim sustavima, veza između pogona promjenjive frekvencije (VFD) i elektromotora predstavlja jedno od električki najagresivnijih okruženja. Visoke frekvencije prebacivanja, skokovi napona i elektromagnetske smetnje (EMI) stvaraju ekstremno opterećenje na kabelima.

Odabir neprikladnog kabela nije samo manja greška u dizajnu - može rezultirati:

• Prijevremeni kvar izolacije motora
• Oštećenje ležaja uzrokovano lutajućim strujama
• Povećane elektromagnetske smetnje (EMI)
• Neplanirani zastoji i troškovi održavanja

Pravilno projektiran VFD kabel stoga je kritičan za pouzdanost sustava, sigurnost i dugoročne performanse.

1. Razumijevanje radnog okruženja VFD-a

Za razliku od tradicionalnih izvora napajanja, VFD-ovi koriste modulaciju širine pulsa (PWM) za kontrolu brzine motora. Ovo stvara nesinusoidalni valni oblik sa:

• Visoki dv/dt (brzina promjene napona)
• Prenapon reflektiranog vala (osobito u dugim kabelima)
• Common-mod napon i kružne struje

Zašto standardni kabeli ne rade

Kabeli opće namjene kao što je THHN ili osnovne žice izolirane PVC-om nisu dizajnirane za ove uvjete. S vremenom mogu doživjeti:

• Degradacija izolacije uslijed koronskog pražnjenja
• Prekomjerno nakupljanje topline
• EMI curenje utječe na instrumente u blizini

rezultat: Smanjeni vijek trajanja motora i nestabilna izvedba sustava.

2. Ključni kriteriji odabira VFD kabela

A. Vrsta izolacije: XLPE za visokofrekventnu stabilnost

Izolacijski sustav je prva linija obrane od električnog naprezanja.

Preporučeno: Umreženi polietilen (XLPE)

Tehničke prednosti:

• Visoka dielektrična čvrstoća za izdržavanje skokova napona
• Niski dielektrični gubici i kapacitet
• Vrhunska toplinska ocjena (obično 90°C–125°C)
• Jaka otpornost na koronsko pražnjenje

U usporedbi s PVC-om, XLPE značajno poboljšava dugovječnost izolacije u visokofrekventnim okruženjima.

B. Napredna zaštita za EMI kontrolu

Suzbijanje elektromagnetskih smetnji jedan je od najkritičnijih zahtjeva u VFD aplikacijama.

Bez odgovarajuće zaštite, elektromagnetska buka može:

• Ometati PLC-ove, senzore i komunikacijske sustave
• Uzrokuju lažne signale i pogreške u radu
• Povećajte rizike usklađenosti u reguliranim okruženjima

Preporučene zaštitne strukture:

• Štit od bakrene trake

• Izvrsno za zadržavanje visokofrekventne buke
• Pruža put uzemljenja niske impedancije
  • Foil Braid Shield
• Pokrivenost ≥85%
• Kombinira fleksibilnost s visokom učinkovitošću zaštite

Ključna funkcija:

Dobro dizajnirani štit to osigurava zajedničke struje se vraćaju kroz kabel , umjesto da oštetite ležajeve motora.

C. Dizajn simetričnog uzemljenja

Geometrija kabela izravno utječe na električne performanse.

Najbolja konfiguracija iz prakse:

• 3 fazna vodiča
• 3 simetrično postavljena vodiča za uzemljenje

Prednosti izvedbe:

• Smanjuje emisiju elektromagnetskog polja
• Uravnotežuje distribuciju struje uzemljenja
• Smanjuje napon osovine i struje ležajeva

Ovaj dizajn je posebno važan u motori srednje i velike konjske snage .

D. Nazivni napon i zaštita od reflektiranih valova

Zbog pojava reflektiranih valova, vršni napon na stezaljkama motora može doseći 2-3 puta veći od nazivnog napona .

Preporučene ocjene:

• 600V / 1000V za standardne industrijske sustave
• 2000V za:

• Dugi kabeli
• Pogoni s visokom sklopnom frekvencijom
• Kritične aplikacije

Inženjerski uvid:
Izolacijski sustavi s višim naponom daju sigurnosnu marginu koja značajno smanjuje rizik kvara.

3. Dimenzioniranje kabela i razmatranja ugradnje

Ampacity i toplinsko upravljanje

Ispravna veličina vodiča mora uzeti u obzir:

• Amperi punog opterećenja motora (FLA)
• Temperatura okoline
• Način postavljanja (ladica, cijev, otvoreni zrak)
• Grupiranje kabela i faktori smanjenja

Neodgovarajuće dimenzioniranje može dovesti do pregrijavanja i smanjenog životnog vijeka kabela.

Fleksibilnost i mehanička izvedba

U dinamičnim okruženjima, kao što su:

• Robotika
• Automatizirane proizvodne linije
• Pokretni strojevi

Koristite VFD kabele visoke savitljivosti dizajniran za kontinuirano kretanje i cikluse savijanja.

Otpornost na okoliš

Industrijsko okruženje može biti surovo i nepredvidivo.

Preporučeni materijali jakne:

• TPE (termoplastični elastomer):

• Izvrsna otpornost na ulje, abraziju i kemikalije
• Idealno za industrijska i teška okruženja
  • Specijalizirani PVC:
• Isplativo
• Prikladno za opću industrijsku primjenu

Dodatni zaštitni faktori:

• UV otpornost (vanjske instalacije)
• Zaštita od vlage i prodora vode
• Otpornost na rashladna sredstva i industrijske kemikalije

4. Sukladnost i standardi (od ključne važnosti za globalne projekte)

Pri odabiru VFD kabela za međunarodne projekte, usklađenost je ključna.

Uobičajeni standardi koje treba uzeti u obzir:

• UL (Sjeverna Amerika)
• IEC / EN standardi (Europa)
• RoHS i REACH (usklađenost s okolišem)

Odabir usklađenih kabela osigurava:

• Lakše odobravanje projekata
• Smanjeni pravni i operativni rizici
• Kompatibilnost s globalnim tržištima

5. Brza usporedba: standardni kabel naspram VFD kabela

Značajka	Standardni kabel	VFD kabel visokih performansi
Izolacija	PVC	XLPE
Zaštita	Minimalno / Ništa	Pletenica od folije/bakrena traka
Uzemljenje	samac	Simetrična višestruka osnova
EMI kontrola	Jadno	Izvrsno
Otpor na napon	Niska	Visoko (do 2000V)

6. Scenariji primjene

Visokoučinkoviti VFD kabeli naširoko se koriste u:

• Sustavi industrijske automatizacije
• HVAC sustavi s pogonima promjenjive brzine
• Sustavi pumpi i kompresora
• Podatkovni centri i kritični energetski sustavi
• Sustavi obnovljive energije (vjetar, sunce)

Svako od ovih okruženja zahtijeva stabilan, tih i visoko pouzdan prijenos energije .

7. Zaključak: Strateško ulaganje, a ne samo komponenta

Odabir pravog VFD kabela nije samo odluka o tehničkim specifikacijama - to je dugoročno ulaganje u pouzdanost sustava.

Iako VFD kabeli visokih performansi mogu imati višu početnu cijenu, oni isporučuju:

• Smanjeno održavanje i vrijeme zastoja
• Produženi životni vijek motora i opreme
• Poboljšana elektromagnetska kompatibilnost (EMC)
• Niži ukupni trošak vlasništva (TCO)

Konačni uvid:
Dobro odabran VFD kabel djeluje kao zaštitna barijera između vašeg pogona i motora, osiguravajući učinkovit, stabilan rad bez smetnji tijekom cijelog životnog ciklusa sustava.
