Hardcore vodič za ožičenje pametne kućne rasvjete: Protokoli, standardi i izbjegavanje zamki

Moderne pametne kuće razvile su se od pojedinačnih uređaja do duboke koordinacije ekosustava cijele kuće. Temeljna arhitektura ožičenja sustava rasvjete određuje stabilnost, skalabilnost i sigurnost mreže. Pogreške u ožičenju kasnije lako mogu dovesti do velikih troškova održavanja. Ovaj članak daje grubu raščlambu smjernica za ožičenje pametne rasvjete na temelju stvarne inženjerske logike i međunarodnih električnih standarda.

1. Komunikacijski protokoli i topološka arhitektura

• KNX i fizička izolacija

U pametnoj rasvjeti infrastrukturne razine, KNX koristi namjenski zeleni kabel s upredenom paricom, potpuno fizički izolirajući prijenos podataka iz mreže od 220 V. Njegova decentralizirana arhitektura znači da ne postoji jedan središnji host; nijedan kvar pojedinačnog čvora neće paralizirati cijelu mrežu, nudeći iznimno visoku pouzdanost.

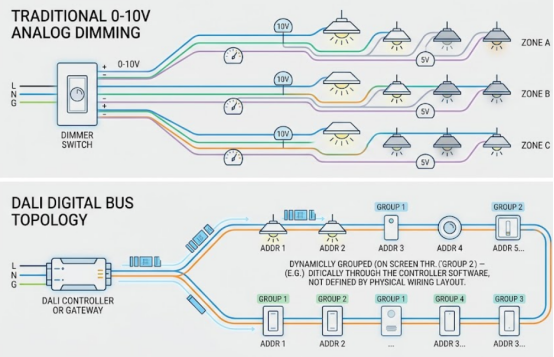

• DALI digitalni protokol

U usporedbi s problemima pada napona i treperenja uobičajenim kod analognog prigušivanja od 0-10 V, DALI protokol je prava dvosmjerna digitalna komunikacija. Prema standardu IEC 62386-101, pad istosmjernog napona između bilo koja dva uređaja na DALI sabirnici ne smije premašiti 2 VDC, a maksimalna udaljenost do napajanja ne smije biti veća od 300 metara.

2. Temeljne specifikacije za visokonaponsko ožičenje

• Potpuno napustite ožičenje 'bez neutralnog'

Tradicionalni prekidači kontroliraju samo žicu pod naponom. Ako pametnom prekidaču nedostaje neutralna žica, on se mora oslanjati na kompromitiranu "bez neutralnog" mehanizma napajanja u stanju pripravnosti, što uzrokuje fatalno, periodično LED "treperenje" ili fenomen "fantomnog svjetla". Nadalje, maksimalna opterećenja 'bez neutralnog' obično su ograničena na oko 800 vata, daleko ispod 2500 vata standardnih neutralnih prekidača pod naponom. U novim projektima ili projektima obnove, nezavisna neutralna žica mora biti instalirana u svim razvodnim kutijama .

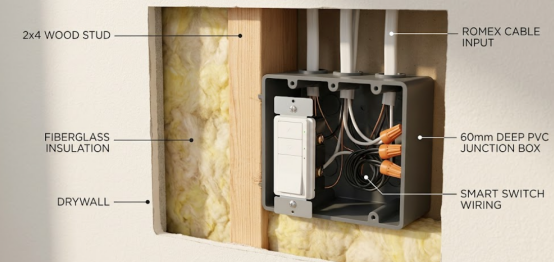

• Razvodne kutije dubine 60 mm

Pametne ploče generiraju značajnu toplinu tijekom rada pod punim opterećenjem i trebaju smjestiti više terminala za ožičenje. Tradicionalne kutije od 50 mm lako uzrokuju oštećenje izolacije pod pritiskom, što potencijalno može dovesti do toplinskih isključenja ili požara. Strogo se preporučuje strogo korištenje PVC kutija velikog kapaciteta dubine 60 mm koje zadovoljavaju UL 94 V-0 najveću certifikaciju otpornosti na plamen.

• Strogo zabranite zajedničke neutralne

Miješanje neutralnih žica iz različitih strujnih krugova može uzrokovati smrtonosni povratni napon kod navodno sigurne neutralne žice ako se prekidač greškom okrene tijekom održavanja, što dovodi do ozbiljnog strujnog udara. Nadalje, uzrokuje ozbiljnu neravnotežu struje, izazivajući često okidanje prekidača za zaštitu od curenja razvodne kutije, paralizirajući pametni sustav.

3. Niskonaponska tehnologija istosmjernog pokretača

• Konstantni napon (CV):

Prikladno za LED fleksibilne trake, koristeći arhitekturu paralelnog ožičenja. Prednost: podržava nasumično rezanje i spajanje na licu mjesta; Nedostatak: jako ograničen padom mrežnog napona, zbog čega je dalji kraj dugih traka zatamnjen i žut.

• Konstantna struja (CC):

Prikladno za reflektore velike snage protiv odsjaja, koji zahtijevaju serijsku fizičku vezu. U potpunosti sprječava izgaranje LED topline i eliminira utjecaj padova napona na velikim udaljenostima s fizičke razine, osiguravajući apsolutnu dosljednost svjetline od kraja do kraja.

4. Kontrolirajte zastoje i razdvojeni način rada

Kada korisnik pritisne fizički pametni zidni prekidač kako bi isključio napajanje, komunikacijski čip integriran unutar stropne RGBW pametne žarulje trenutno gubi napajanje i prisilno je isključen. To uzrokuje potpuni gubitak kontrole nad mobilnom aplikacijom ili glasovnim asistentom, a može čak uzrokovati i stalan kolaps topologije bežične mesh mreže u cijeloj kući.

Vrhunsko rješenje: Odvajanje softvera

Prisilno omogućite "Odvojeni način rada" u pozadini uređaja. Fizički relej koji kontrolira visoki napon unutar prekidača trajno je zaključan u "zatvorenom" stanju vodljivosti, osiguravajući da se napajanje nikada ne prekida. Radnje fizičkih gumba pretvaraju se u čiste digitalne naredbe koje se šalju u mozak sustava. Ovo "stalno uključeno" rješenje zahtijeva dobro vidljive naljepnice upozorenja na razvodnoj kutiji kako bi se spriječio slučajni električni udar tijekom zamjene žarulje.

FAQ

P1: Mogu li niskonaponske signalne žice i visokonaponski dalekovodi dijeliti isti kanal?

A: Apsolutno ne. Izmjenično magnetsko polje i prolazni udari visokog napona uzrokuju ozbiljne elektromagnetske smetnje (EMI), što izravno dovodi do gubitka paketa podataka ili kvara upravljanja u niskonaponskoj mreži. Međunarodni standardi nalažu minimalni paralelni razmak od 30 cm (12 inča); ako je križanje neizbježno, moraju se križati okomito pod kutom od 90 stupnjeva.

P2: Zašto pametne LED svjetiljke slabo trepere čak i nakon što su isključene?

A: To je obično zbog ugroženih pametnih prekidača "bez neutralnog". U isključenom stanju koriste premosni krug za izvlačenje male struje kroz žarulju za napajanje. Naboji se akumuliraju u LED kondenzatoru do praga vodljivosti, emitiraju svjetlost, a zatim se gase, ponavljajući se stvarajući fenomen treperenja ili "svjetla duha".

P3: Koja je najveća sigurnosna opasnost pri kupnji preko granice ili korištenju jeftinih relejnih modula?

A: Neuspijevanje dobivanja lokalnih zakonskih sigurnosnih certifikata (kao što su IEC/CE, UL, CCC) ili neusklađivanje promjera žice s nazivnom nazivnom strujom. Ako je modul male struje spojen na opterećenje velike snage, kontakti će se brzo zagrijati i oksidirati, ubrzavajući toplinsko starenje i dezintegraciju izolacijskih materijala, što u konačnici uzrokuje izgaranje opreme ili čak požare.
