Vodič za odabir vlakana podatkovnog centra visoke gustoće: osnovne tehničke razlike i TCO usporedba između OM4 i OM5

U evoluciji globalnih podatkovnih centara prema mrežnim arhitekturama 100G, 400G i 800G, izbor medija za kabliranje fizičkog sloja izravno određuje izvedbu i ukupne troškove vlasništva (TCO) računalnih klastera. Unutar sekvence multimodnih vlakana (MMF) za međupovezivanja na kratkim udaljenostima, OM4 i OM5 trenutno su najrasprostranjenija i najsuvremenija rješenja. Na temelju rigoroznih teorija optičke fizike i međunarodnih stiarda, ovaj članak pruža strukturiranu tehničku referencu za odabir medija.

1. Temeljni fizički mehanizmi i širokopojasne karakteristike

• OM4（Laserski optimizirano višemodno vlakno）：

Njegova iznimno visoka efektivna modalna propusnost isključivo je optimizirana i propisana za jednu valnu duljinu od 850 nm (dostiže 4700 MHz·km). Budući da se modalna disperzija naglo povećava pri odstupanju od valne duljine od 850 nm, OM4 se mora uvelike oslanjati na Paralelna optika mehanizam—linearno povećanje broja optičkih kanala—za postizanje većih brzina prijenosa podataka.

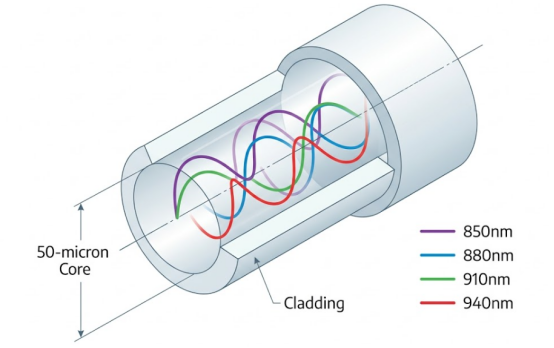

• OM5（Širokopojasno višemodno vlakno, WBMMF）：

Bez ugrožavanja performansi od 850 nm, dodatno nalaže minimalnu propusnost od 2470 MHz·km na valnoj duljini od 953 nm. Ovaj spljošteni dizajn disperzije je posebno dizajniran za Multipleksiranje kratkovalne valne duljine (SWDM) and Dvosmjerno (BiDi) prijenos, omogućavajući prijenos bez gubitaka 4 valne duljine istovremeno unutar jednog vlakna, postižući fizičko smanjenje broja vlakana do 75%.

2. Ključne tehničke specifikacije i identifikacije

3. Ograničenja udaljenosti prijenosa (na temelju mrežnih protokola)

Pod različitim brzinama Etherneta i modulacijskim tehnologijama, performanse prijenosa obaju vlakana pokazuju visoko specifične razlike u scenariju.

• 10G do 100G paralelni jednovalni (npr. 100GBASE-SR4): Maksimalne udaljenosti prijenosa za OM4 i OM5 su identične, ograničene na 100 metara. Implementacija OM5 u ovom glavnom standardnom scenariju ne daje značajnu tehničku dobit.
• Multipleksiranje više valnih duljina 100G (npr. 100G SWDM4 / 100G SRBD):

Suočavajući se sa signalima dugih valnih duljina, OM4 je ograničen na 100 metara zbog kolapsa propusnosti, dok OM5 uspješno proširuje ograničenje na 150 metara oslanjajući se na svoje mogućnosti širokopojasne kompenzacije.

• 400G i 800G Era (PAM4 modulacija):

Pod jednovalnom paralelom SR8 protokola, fizička ograničenja su ozbiljno komprimirana, spuštajući i OM4 i OM5 udaljenosti na raspon od 50-100 metara. Međutim, pod multipleksiranjem dvostruke valne duljine 400GBASE-SR4.2 protokola, OM4 je ograničen na 100 metara, dok OM5 ne samo da gura korisnu udaljenost natrag na 150 metara, već također prepolovljuje zahtjeve za jezgrom kabela na 8 jezgri.

3. TCO i preporuke za implementaciju inženjeringa

l Držite se OM4 zone isplativosti (standardni kratki doseg)

Za većinu konvencionalnih poslovnih podatkovnih centara i mrežnih topologija striktno ispod 100 metara, usvajanje pristupa "jeftinog SR4/SR8 primopredajnika OM4 vrpčastog kabela" daje znatno niži početni CAPEX od rješenja OM5 WDM, što ga čini optimalnim TCO izborom. Nadalje, paralelna arhitektura OM4 savršeno podržava zahtjeve preklopnika Port Breakout.

l Iskoristite OM5 za strateška otkrića (visoka gustoća i naslijeđene nadogradnje)

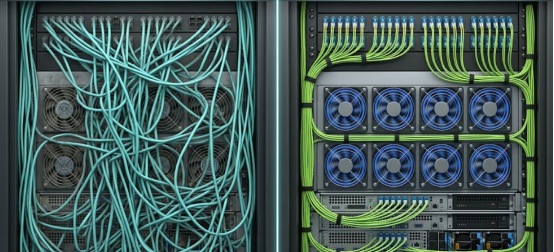

OM5 nudi iznimno visok ROI u dva rigidna scenarija: Prvo, međugeneracijske nadogradnje bez kabela za naslijeđene mreže, korištenje dupleksnih vlakana i SWDM4 modula za postizanje skokova kapaciteta na mjestu, izbjegavanje astronomskih troškova ponovnog kabliranja. Drugo, računalni klasteri visoke gustoće s umjetnom inteligencijom, smanjujući količinu okosnog kabela za 4 do 8 puta, oslobađajući dragocjeni prostor u stalku, deblokirajući protok zraka poslužitelja i drastično smanjujući OPEX.

FAQ

P: U ToR umrežavanju visoke gustoće, može li OM5 uparen sa SWDM primopredajnicima postići Port Breakout za povezivanje više neovisnih poslužitelja?

O: Ne. WDM tehnologija multipleksira više valnih duljina u isto fizičko vlakno, koje se ne može pasivno demultipleksirati na poslužitelje na različitim fizičkim lokacijama. Ako je potrebno probijanje priključaka visoke gustoće, tradicionalno OM4 paralelno vlakno ostaje jedino održivo rješenje.

P: Zašto standardi nalažu promjenu boje vanjskog plašta OM5 u Lime Green?

O: U serverskim sobama visoke gustoće u kojima se nalaze deseci tisuća patch kabela, vrlo prepoznatljiva limeta zelena osigurava operativnom osoblju da je može jasno razlikovati od vodene boje OM3/OM4, značajno smanjujući vrijeme traženja kabela i rizik od prekida poslovanja slučajnim isključivanjem iz utičnice.

P: Je li OM5 obavezan pri postavljanju 400G ili 800G Etherneta ultra velike brzine?

O: Nije obavezno. Ovisi o tehnološkom putu primopredajnika. Pod jednokanalnim naslaganim SR8 protokolima, i OM4 i OM5 udaljenosti se smanjuju na 50-100 metara. Samo kada se koriste dvosmjerni protokoli s više valnih duljina kao što je SR4.2, širokopojasna prednost OM5 se aktivira, postižući 50% više dosega u usporedbi s OM4.
