Tehnička specifikacija: Oblici vodiča kabela za napajanje - Opsežan vodič za okrugle, zbijene (sektorske) i profilirane (trapezoidne) vodiče

U elektroenergetici i odabiru kabela, oblik vodiča je kritičan faktor koji utječe na performanse kabela, strukturne dimenzije i troškove projekta. Različite strukture vodiča pokazuju značajne varijacije u faktoru punjenja, vanjskom promjeru, korištenju materijala i metodama ugradnje.

Uobičajeni oblici vodiča u trenutnom inženjerstvu uključuju Okrugli vodiči , Zbijeno (sektor / Pločica -u obliku ) Voditelji , i Profilirani (trapezoidni) vodiči . Ovaj dokument sustavno analizira te strukture kako bi pružio jasnu referencu dizajnerima i osoblju za nabavu.

ja Zašto razlikovati oblike vodiča?

Dok vodiči prvenstveno moraju ispunjavati zahtjeve površine poprečnog presjeka i otpora, praktični inženjering zahtijeva više:

• Strukturalne praznine : U višežilnim kabelima praznine između vodiča utječu na ukupnu strukturu.
• Vanjski promjer : Struktura vodiča izravno utječe na ukupni promjer kabela.
• Učinkovitost instalacije : Vanjski promjer određuje potreban prostor za polaganje, veličinu cijevi i težinu konstrukcije.
• Optimizacija dizajna : Odabir pravog oblika je ključna metoda za optimizaciju strukturnog dizajna kabela.
• Materijalna učinkovitost : Za srednje do velike poprečne presjeke, oblik vodiča je često važniji od jednostavnog dodavanja materijala.

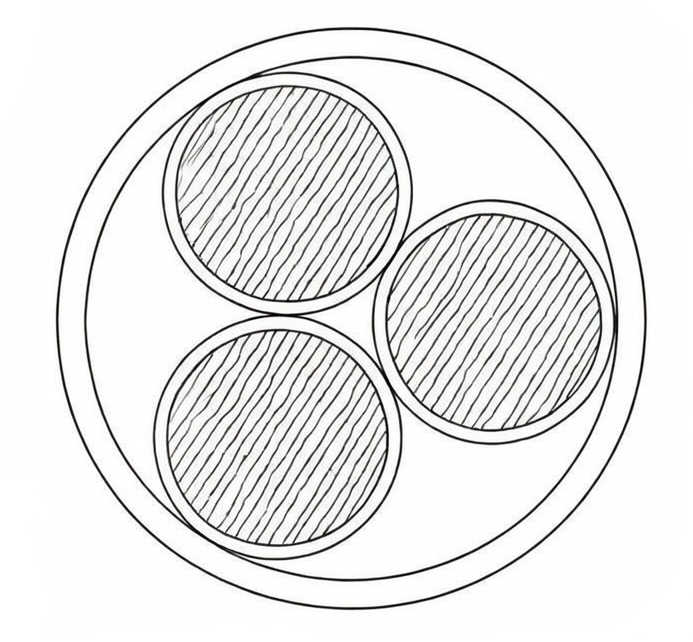

II. Okrugli vodiči

1. Izgradnja:

Najčešći oblik, koji se sastoji od užetanih okruglih bakrenih ili aluminijskih žica, dostupnih u standardnim užetanim ili zbijenim okruglim strukturama.

2. Prednosti :

• Zreli proizvodni proces s najdužom poviješću primjene.
• Izvrsna fleksibilnost, olakšava savijanje i ugradnju.
• Visoka kompatibilnost sa standardnim kabelskim terminalima.
• Svestran za različite vrste kabela.

3. Ograničenja:

Prirodni razmaci između okruglih žica rezultiraju nižim faktorom punjenja, što dovodi do manje iskoristivosti prostora i većih vanjskih promjera u dizajnu s više jezgri.

4. Prijave:

Mali do veliki presjek strujni kablovi , građevinske žice, kabeli za upravljanje/instrumente i aplikacije visoke fleksibilnosti.

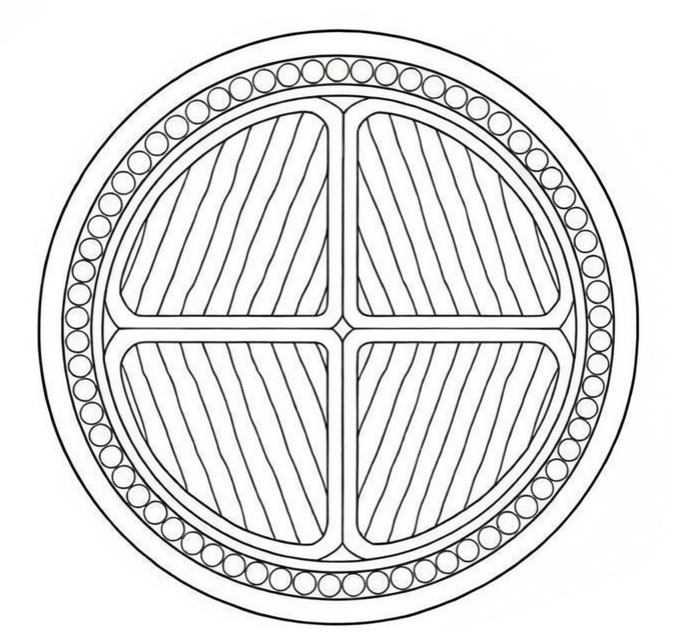

III. Zbijeno (sektor / Tile-shaped) Conductors

1. Definicija:

Vodiči oblikovani utiskivanjem žica u nekružne poprečne presjeke radi povećanja faktora punjenja; obično se vide kao oblici nalik sektoru ili pločici.

2. Prednosti:

• Znatno veći faktor punjenja vodiča.
• Učinkovito smanjuje ukupni vanjski promjer kabela.
• Smanjuje potreban volumen materijala za izolaciju i plašt.
• Povećava kompaktnost višežilnih kabelskih struktura.

Rezultat: Pod istim poprečnim presjekom, ovi vodiči su kompaktniji od okruglih vodiča.

3. Napomene o aplikaciji:

Zbog presjeka koji nije kružnog oblika, tijekom završetka su potrebni posebni terminali ili oblikovanje krajeva.

4. Prijave:

Niskonaponski višežilni kabeli, distribucijski magistralni vodovi, kabeli s poprečnim presjekom od 35 mm² i više te gradski energetski projekti.

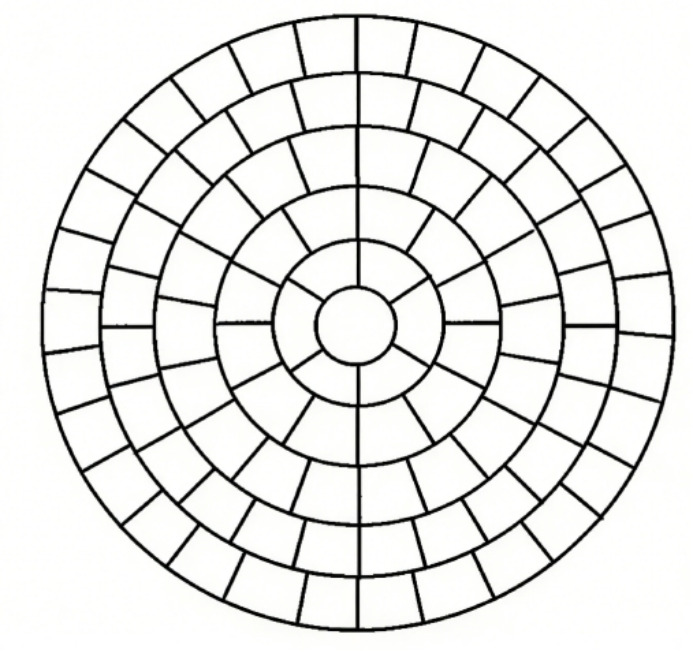

IV. Profilirani (trapezoidni / oblikovani) vodiči

1. Izgradnja:

Također poznati kao trapezoidni vodiči, oni koriste žičane niti trapezoidnog oblika za formiranje vrlo guste strukture preciznim prešanjem.

2. Prednosti:

• Najveći koeficijent punjenja vodiča.
• Najkompaktnija struktura kabela.
• Daljnje smanjenje vanjskog promjera uz zadržavanje električnih performansi.
• Optimizirano iskorištenje metalnog materijala.

3. Prijave:

Energetski kabeli srednjeg do velikog presjeka, nadogradnje urbane mreže, industrijski energetski sustavi i projekti sa strogim ograničenjima promjera i težine kabela.

V. Vodič za usporedbu i odabir

1. Usporedna tablica

2. Savjeti za električnu izvedbu i odabir

• Električni standard : Bez obzira na oblik, svi vodiči ispunjavaju zahtjeve za istosmjernu otpornost (npr. IEC 60228) za određeni poprečni presjek. Odabir oblika je izbor inženjerske optimizacije, a ne električne sigurnosti.
• Mali presjeci : Koristite okrugle vodiče za ekonomičnost i svestranost.
• Višejezgreni srednji/veliki odjeljci : Dajte prednost zbijenim (sektorskim) vodičima za zreli dizajn.
• Strogi prostorni zahtjevi : Koristite profilirane (trapezoidne) vodiče za maksimalnu kompaktnost.
