Logika imenovanja kabela: Analiza globalnih regionalnih razlika i dekodiranje glavnih identifikacijskih sustava

Prilikom odabira ili dizajniranja kabela, jeste li se ikada osjećali zbunjeni kombinacijama slova poput "YJV," "NA2XY" i "THHN"? Ovi kodovi nisu nasumični; oni su osnovne "tehničke osobne iskaznice" koje sadrže materijal vodiča, strukturu izolacije, izvedbu plašta, pa čak i scenarij primjene. Globalno, zbog razlika u tehnološkim tradicijama, standardnim sustavima i inženjerskim potrebama, pojavila su se razna jedinstvena pravila imenovanja. Razumijevanje ovih "tehničkih dijalekata" ključno je za osiguravanje točnog odabira kabela i postizanje međunarodne tehničke usklađenosti u inženjerskim projektima.

1. Međunarodni glavni sustav imenovanja: temeljen na scenariju i profesionalni "tehnički jezik"

1.1 Kineski sustav (GB standard): Stroga hijerarhijska "Inženjerska logička metoda"

Kineski modeli kabela strogo slijede hijerarhijsko pravilo kodiranja "vodič—izolacija—unutarnji omotač—oklop—vanjski omotač," koje je logično jasno, inženjeringu jednostavno za brzo tumačenje i savršeno prilagođeno velikoj električnoj mreži i građevinskim projektima.

Tipični primjer dekodiranja: YJV22-0,6/1kV

• YJ: Izolacija od umreženog polietilena (XLPE) (Y predstavlja XLPE, J se često povezuje s izolacijskim materijalima)
• V: Plašt od polivinil klorida (PVC).
• 22: Prvo "2" označava oklop od dvostruke čelične trake, drugo "2" označava PVC vanjski omotač
• Bakreni vodiči se obično izostavljaju, dok su aluminijski vodiči označeni s "L" (npr. YJLV22)

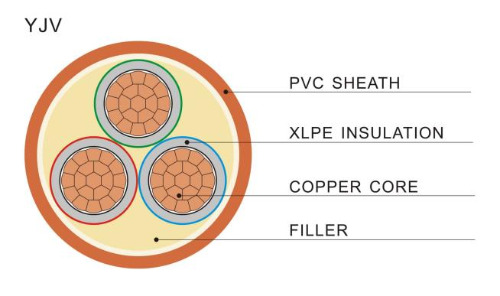

Gornja slika jasno prikazuje tipičnu strukturu poprečnog presjeka kabela serije YJV: bakreni vodič, XLPE izolacija, punilo, PVC omotač i oklopni sloj.

1.2 Europski sustav (IEC/VDE): sažeta i učinkovita "metoda skraćenica materijala"

Europske zemlje radije koriste izravne kratice osnovnih materijala, sa sažetim kodovima, i naglašavaju besprijekornu integraciju s propisima EU o CPR.

Tipičan primjer dekodiranja: NA2XY

• N: Kabel u skladu sa standardom (norma)
• A: Aluminijski vodič
• 2X: izolacija od umreženog polietilena (XLPE) (2X je specifična oznaka za XLPE)
• Y: Plašt od polivinil klorida (PVC) Još jedan čest primjer je "H07V-K": H predstavlja usklađeni standard, 07 je nazivni napon 450/750 V, V je PVC izolacija, a K je za pričvršćivanje fleksibilnog vodiča.

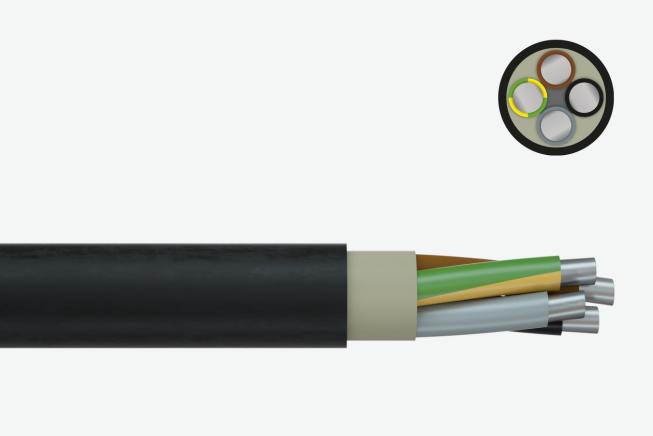

Gornja slika prikazuje poprečni presjek i strukturni dijagram NA2XY kabela, klasične kombinacije aluminijske jezgre XLPE izolacije PVC plašta.

1.3 Američki sustav (UL/NEC): "Funkcionalna metoda certifikacije" usmjerena na performanse

Američko imenovanje je više poput "oznake sigurnosnih performansi", koja izravno odražava ključne pokazatelje kao što su otpornost na toplinu i otpornost na vatru, služeći strogim NEC propisima i sustavu osiguranja odgovornosti.

Tipičan primjer dekodiranja: THHN

• T: Termoplastična izolacija (obično na bazi PVC-a)
• HH: Visoka ocjena otpornosti na toplinu (90 ℃)
• N: Najlonska navlaka

Osim toga, naznačene su i ocjene otpornosti na vatru (kao što su CM, CMR, CMP), s naglaskom na pristup tržištu i sigurnost od požara.

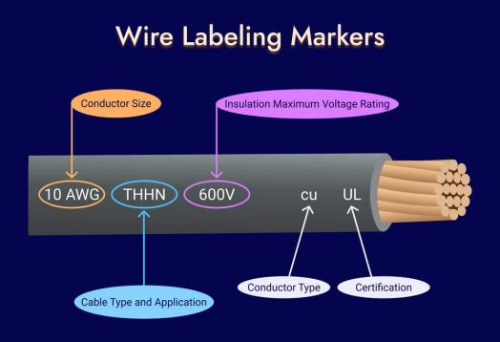

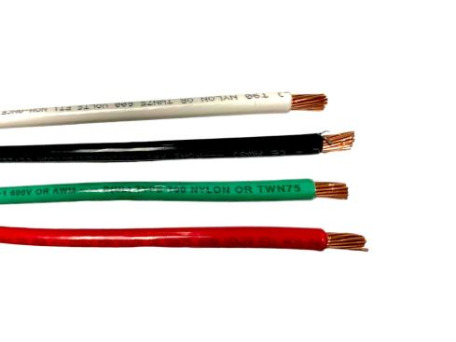

Gornja slika prikazuje tipičnu metodu označavanja i kodiranje boja THHN žica, što olakšava brzu identifikaciju na licu mjesta.

1.4 Bliski istok i jugoistočna Azija: praktična područja "hibridne primjene" međunarodnih standarda

Projekti na Bliskom istoku (kao što su Saudijska Arabija i Irak) često zahtijevaju dvostruku usklađenost s IEC i BS/VDE, te imaju dodatne stroge zahtjeve za otpornost na plamen i otpornost na visoke temperature; Jugoistočna Azija (kao što su Singapur i Vijetnam) koristi IEC kao nacrt (CP5, TCVN, itd.), a vrhunski projekti često izravno specificiraju IEC/BS, posebno naglašavajući nisku količinu dima i karakteristike LSZH bez halogena.

2. Temeljne razlike: Precizna prilagodba regionalnim scenarijima i standardima

Kineski sustav: služi inženjerskom ritmu "standardizirane nabave brzog dizajna", s jasnim hijerarhijskim razinama i jednostavnim upravljanjem serijama.

• Europski sustav: Ukorijenjen u jedinstvenom tržištu i regulatornom usklađivanju, s minimalističkim kodiranjem.
• Američki sustav: Potječe iz komercijalnog osiguranja i pravne kulture, s naglaskom na "uspješnost koja se može potvrditi".
• Bliski istok/jugoistočna Azija: standardno polje konvergencije prema međunarodnom modelu EPC (Inženjering, nabava i izgradnja), koje zahtijeva da proizvodi budu "višestandardizirani".

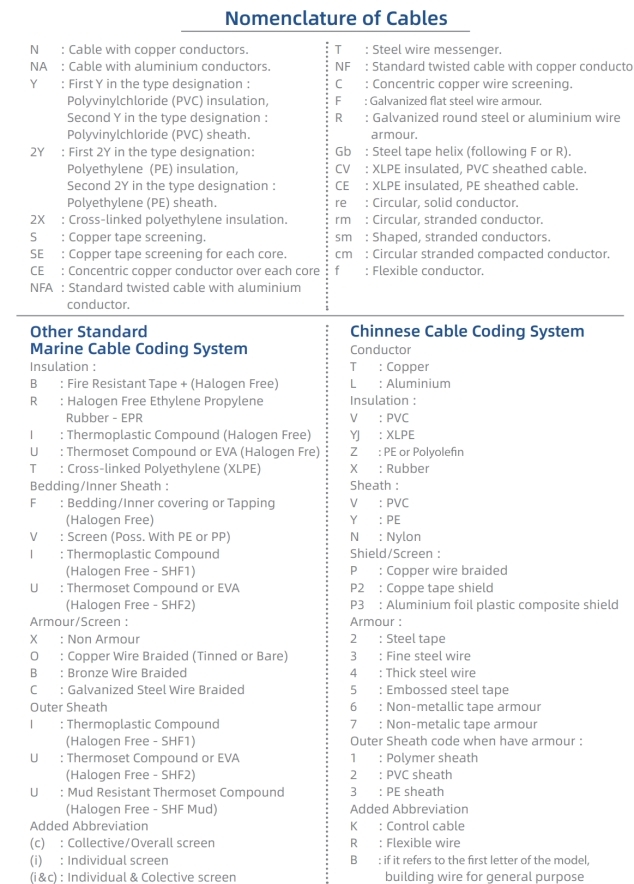

Opća tablica za brzi pregled kodiranja kabela:

3. Izbjegavajte pogreške u odabiru kabela: Huapu kabeli osiguravaju precizno podudaranje

Razumijevanje konvencije imenovanja samo je prvi korak. Još važnije, radi se o usklađivanju kabela s naponom vašeg projekta, okolinom instalacije, zahtjevima za sigurnost od požara, proračunom i drugim čimbenicima. Preporučamo davanje prioriteta proizvodima koji su prošli kompletno ispitivanje tipa i certifikaciju treće strane.

Pokrivamo cijeli asortiman kabela, uključujući gole žice, strujni kablovi , upravljački kabeli i posebni kabeli. Bilo da se radi o energetskim kabelima serije YJV, KVV upravljačkim kabelima, WDZ-YJY niskodimnim kabelima bez halogena, ZR-YJV vatrootpornim kabelima ili prilagođenim proizvodima prilagođenim različitim oblicima vodiča (okrugli, lepezasti, valoviti), možemo precizno zadovoljiti potrebe različitih scenarija kao što su građevina, industrija i komunikacije.

Nema više brige oko odabira kabela za vaše projekte! Huapu Cables vam pomaže pronaći savršen spoj! Kliknite donju poveznicu da dobijete prilagođeno rješenje za odabir i dopustite profesionalnim kabelima da zaštite vaše projekte.
