Zašto je SPE budućnost pametne proizvodnje

U evoluciji industrijskog interneta stvari (IIoT) i pametne proizvodnje, poduzeća su se neprestano suočavala s velikom bolnom točkom: mreže najviše razine (poput kontrolnih soba i poslužitelja) koriste Ethernet velike brzine, dok su senzori i aktuatori donje razine često ograničeni na zastarjele, spore i nekompatibilne sabirnice polja zbog ograničenja prostora i troškova ožičenja.

Nastanak Jednoparni Ethernet (SPE) je potpuno razbio ovu mrtvu točku. Pojednostavljuje tradicionalni Ethernet kabel s 4 parice (8 jezgri) na samo 1 par (2 jezgre), a ipak postiže brzi prijenos podataka i sinkronizirano napajanje. Ovo nije samo fizičko "smanjenje", već temeljna revolucija koja omogućuje besprijekornu, potpuno IP komunikaciju sa senzora izravno u oblak.

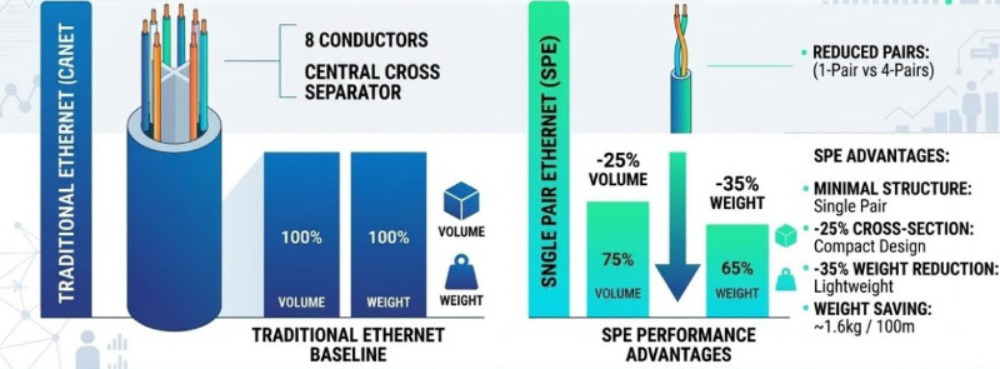

Usporedba jezgre : SPE u odnosu na tradicionalni Ethernet

Cat5e ili Cat6 kabeli koji su nam najpoznatiji sadrže 8 bakrenih žica, a tradicionalno Ethernet ožičenje obično je strogo ograničeno na maksimalnu udaljenost od 100 metara. Ovaj je dizajn savršen za uredska okruženja, ali djeluje glomazno i ​​ograničeno u iznimno kompaktnim i teškim industrijskim okruženjima (kao što je unutar višeosnih robotskih ruku ili duž tisuća metara cjevovoda).

Razorne prednosti SPE uključuju :

• Minimalistička struktura : Potpuno napušta ispunu s križnom mrežom i dodatnih 6 žica, zahtijevajući samo jednu uravnoteženu upredenu paricu.
• Drastično smanjenje obujma i težine : U usporedbi s tradicionalnim industrijskim Ethernet ožičenjem, SPE smanjuje površinu poprečnog presjeka instalacije za otprilike 25% a ukupna težina po 35% . U velikim podatkovnim policama ili željezničkim tranzitnim sustavima, ovo eliminira približno 1,6 kg vlastite težine na 100 metara.
• Vrhunska fleksibilnost i otpornost na torziju : Simetrična struktura s jednim parom fizički izbjegava problem unutarnjeg "trenja žice". U kombinaciji s posebnim materijalima za punjenje, SPE može izdržati desetke milijuna visokofrekventnih ciklusa savijanja i ozbiljnu 3D torziju, što ga čini savršenim spojem za industrijske robote.

SPE rješava tri glavne bolne točke industrije

1. Probijanje ograničenja fizičke udaljenosti od 100 metara

U scenarijima automatizacije procesa poput naftne i kemijske industrije, oprema je široko rasprostranjena, što tradicionalno ograničenje od 100 metara čini fatalnom greškom. The 10BASE-T1L standard unutar obitelji SPE protokola omogućuje 10Mbps brzi full-duplex prijenos na udaljenosti do 1000 metara , potpuno liječeći "tjeskobu udaljenosti" industrijskog ožičenja.

2. PoDL: ubijanje dvije muhe jednim udarcem (podaci i snaga)

Tradicionalni uređaji često zahtijevaju zasebne kabele za podatke i napajanje. SPE predstavlja Napajanje preko podatkovnih linija (PoDL) tehnologiju koja omogućuje istovremeni prijenos podataka i do približno 50 W istosmjerne struje na terminalne uređaje. Za tešku opremu, industrija je uvela hibridne topologije sučelja, izolirajući podatke velike brzine i do nekoliko kilovata napajanja unutar iste veze, uvelike pojednostavljujući usmjeravanje opreme.

3. Uklanjanje pristupnika za "izjednačavanje mreže"

U prošlosti su tvornice morale postaviti brojne skupe "prijelaznike za pretvorbu protokola" kako bi analognim signalima donje razine omogućile komunikaciju s višom razinom. SPE omogućuje čak i najsitnijim senzorima na donjoj razini da imaju neovisne IP adrese i izravno se povezuju na TCP/IP mrežu. Procjenjuje se da se uklanjanjem jednog pristupnog čvora može uštedjeti više 10 000 dolara u sveobuhvatnim troškovima tijekom životnog ciklusa sustava.

Osnovni protokoli i ekosustav sučelja

Primjena SPE-a ne zahtijeva uranjanje u složene temeljne kodove; jednostavno trebate prepoznati sljedeće temeljne standarde koji određuju njegovu izvedbu:

1. Matrica brzine prijenosa i udaljenosti (Serija IEEE 802.3)

• 10BASE-T1L : Brzina 10 Mbps, do 1000 metara. Dizajniran za upravljanje procesima na daljinu, podržava intrinzičnu sigurnost u eksplozivnim okruženjima (Ethernet-APL).
• 10BASE-T1S : Brzina od 10 Mbps, podržava topologiju Multidrop. Omogućuje paralelno povezivanje više od desetak uređaja na jednu glavnu liniju duljine do 25 metara, eliminirajući masivno zvjezdasto ožičenje.
• 100/1000BASE-T1 : 100 Mbps ili 1 Gbps Gigabitna brzina, do 15-40 metara. Primarno se koristi za brzu međukonekciju unutar vozila ili industrijski strojni vid visoke rezolucije.

2. Standardi sučelja industrijskog povezivanja (serija IEC 63171)

Budući da su tradicionalni RJ45 konektori previše glomazni i nemaju otpornost na vibracije, industrija je uspostavila nove standarde:

• IEC 63171-6 i druga mikro sučelja : Pokrivaju stupnjeve zaštite IP20 do IP67, otporni su na udarce i padove. Njihov volumen samo je djelić tradicionalnih sučelja, što ih čini glavnim priključcima za uređaje sljedeće generacije.
• M12 hibridno sučelje (IEC 63171-7) : Vrhunsko rješenje za uređaje velike snage. Standard definira kombinacije podatkovnih pinova i višestrukih pinova za napajanje velike snage, podržavajući istovremeni prijenos "podatkovne snage" za tešku opremu poput motora i servo pogona.

Često postavljana pitanja (FAQ)

P1: Je li SPE sporiji od tradicionalnih mreža?

Ne. Brzina mreže ovisi o standardu protokola, a ne o fizičkoj debljini veze. SPE također može podržati gigabitne brzine do 1 Gbps na kratkim udaljenostima (npr. 40 metara).

P2: Je li SPE-ovo Power over Data Lines (PoDL) isto što i PoE?

Svrha je ista, ali je temeljna tehnologija drugačija. Tradicionalni PoE oslanja se na rezervne parove ili fantomsko napajanje unutar kabela s 4 para, dok PoDL može miješati i prenositi visokofrekventne podatke i istosmjerno napajanje istovremeno na jednom paru (2 jezgre) fizičkom krugu.

P3: Mogu li se obične 2-žilne žice ili ogoljeni stari Ethernet kabeli koristiti izravno kao SPE kabeli?

Izuzetno se ne preporučuje. Pravi SPE prijenosni sustav podvrgava se strogoj optimizaciji za impedanciju, povratni gubitak i preslušavanje posebno za jednoparni visokofrekventni prijenos. Industrijski SPE kabeli također uključuju posebne fleksibilne strukturne elemente s kojima obične bakrene žice jednostavno ne mogu parirati.

Zaključak

Single Pair Ethernet (SPE) ni u kom slučaju nije tehničko smanjenje "manje bakrenih žica"; to je kamen temeljac fizičke razine za industrijsku automatizaciju koja se kreće prema istinskoj digitalizaciji i inteligenciji. Za poduzeća koja rano ugrade SPE tehnologiju u svoje infrastrukturno planiranje, ona ne samo da drastično smanjuje trenutne troškove implementacije i održavanja, već također zauzima visoko mjesto u sljedećoj generaciji arhitekture Interneta svega.
