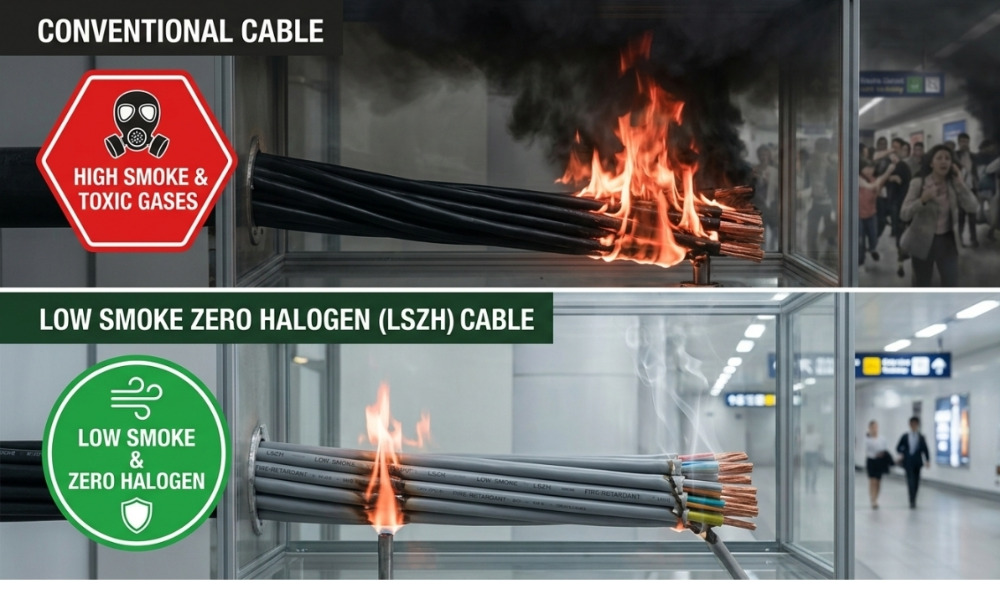

Uvod U modernim građevinskim i infrastrukturnim projektima, sigurnost od požara je kritično razmatranje—posebno kada se radi o odabiru kabela. Tijekom požara, kabeli mogu značajno utjecati na razinu dima, kvalitetu zraka i vidljivost, izravno utječući na evakuaciju i odgovor na hitne slučajeve. Ovdje je LSZH kabel (Niska Smoke Zero Halogeni kabel) igra bitnu ulogu. U usporedbi s tradicionalnim PVC kabelima, LSZH kabeli dizajnirani su za smanjenje emisije dima i eliminaciju štetnih halogenih plinova. U ovom ćemo članku objasniti što je LSZH kabel, njegove ključne prednosti, gdje ga treba koristiti i relevantne međunarodne standarde. Što je LSZH kabel? LSZH kabel označava Niska Smoke Zero Halogeni kabel , tip kabela proizveden korištenjem materijala koji proizvode: Niska razina dima pri izlaganju vatri Bez plinova na bazi halogena , poput klora ili broma Za razliku od konvencionalnih PVC kabela, LSZH kabeli posebno su projektirani za poboljšanje sigurnosti u uvjetima požara. Ključne karakteristike Nizak dim (LS): Smanjuje gustoću dima, pomažući u održavanju vidljivosti tijekom evakuacije. Bez halogena (ZH): Sprječava ispuštanje korozivnih i otrovnih plinova koji mogu naškoditi ljudima i oštetiti opremu. Zašto je LSZH kabel sigurniji od PVC kabela Tradicionalni PVC kabeli mogu ispuštati gusti crni dim i korozivne plinove kao što je klorovodik (HCl) prilikom spaljivanja. Ovi plinovi mogu: izazvati jaku iritaciju dišnog sustava smanjiti vidljivost nagrizati elektroničku opremu oštetiti infrastrukturu Nasuprot tome, LSZH kabeli značajno smanjuju ove rizike. Ključne sigurnosne prednosti LSZH kabela Poboljšana vidljivost tijekom požara Smanjena emisija toksičnih plinova Manji rizik od korozije opreme Povećana sigurnost za putnike i spasilačke timove Zbog ovih prednosti, LSZH kabeli naširoko se koriste u okruženjima gdje je sigurnost od požara prioritet. Gdje se koristi LSZH kabel? LSZH kabeli se obično koriste u zatvorena okruženja ili okruženja visoke gustoće gdje dim i otrovni plinovi predstavljaju ozbiljne rizike. 1. Sustavi javnog prijevoza Stanice podzemne željeznice i tuneli Zračne luke Željezničke stanice Ova okruženja zahtijevaju stroge mjere zaštite od požara zbog velikog broja putnika i složenih putova za evakuaciju. 2. Zdravstvene i obrazovne ustanove Bolnice Starački domovi Škole i sveučilišta Stanarima u ovim objektima možda će trebati više vremena za evakuaciju, zbog čega je okruženje s malom količinom dima ključno. 3. Visoke zgrade Uredski tornjevi Stambeni kompleksi U visokim zgradama evakuacija može trajati dulje, povećavajući važnost kontrole dima. 4. Poslovni i javni prostori Trgovački centri Izložbeni centri Kongresne dvorane Velika gustoća gužve čini vidljivost i kvalitetu zraka kritičnim tijekom hitnih slučajeva. 5. Podatkovni centri i kritična infrastruktura Podatkovni centri Kontrolne sobe Elektrane LSZH kabeli pomažu u zaštiti osjetljive opreme od korozije uzrokovane kiselim plinovima. Kako prepoznati LSZH kabel Prilikom nabave LSZH kabela, važno je provjeriti i oznake i standarde sukladnosti. Uobičajene oznake Na omotačima kabela možete pronaći sljedeće oznake: LSZH / LSOH HFFR (usporivač plamena bez halogena) Važna napomena Nisu svi kabeli s niskom razinom dima u potpunosti bez halogena. Uvijek potvrdi putem: tehničke tablice podataka izvješća o ispitivanju certifikacijski dokumenti Međunarodni standardi za LSZH kabel Kako bi se osigurala učinkovitost i sigurnost, LSZH kabeli obično se testiraju prema međunarodnim standardima: IEC 60332 – Širenje plamena IEC 61034 – Gustoća dima IEC 60754 – Emisija halogenog plina i kiselost Usklađenost s ovim standardima ključna je pri odabiru kabela za regulirane projekte. LSZH kabel naspram PVC kabela Značajka LSZH kabel PVC kabel Emisija dima Low visoko Sadržaj halogena Nijedan Sadrži klor Otpuštanje toksičnih plinova Minimalno visoko Rizik od korozije Low visoko Razina zaštite od požara visoko Umjereno Kada biste trebali odabrati LSZH kabel? Trebali biste razmotriti LSZH kabel kada: projekt uključuje zahtjevi javne sigurnosti instalacija je unutra zatvorenim ili slabo prozračenim prostorima zahtijevaju lokalni propisi ili specifikacije projekta niskodimni ili bezhalogeni kabeli štiteći osjetljiva oprema je važno Zaključak LSZH kabel je kritično rješenje za poboljšanje zaštite od požara u modernoj infrastrukturi. Smanjenjem dima i uklanjanjem halogenih plinova, pomaže u zaštiti ljudskih života i vrijedne opreme. Kako se sigurnosni propisi nastavljaju razvijati diljem svijeta, LSZH kabel postaje sve važniji izbor za inženjere, izvođače i vlasnike projekata. Prilikom odabira kabela uvijek provjerite usklađenost s međunarodnim standardima i osigurajte da proizvod doista zadovoljava zahtjeve performansi LSZH. FAQ Što znači LSZH? LSZH je kratica za Low Smoke Zero Halogen. Je li LSZH kabel obavezan? U mnogim projektima - posebno u javnim zgradama i transportnim sustavima - LSZH kabel često je potreban propisima ili specifikacijama. Je li LSZH kabel skuplji? Da, LSZH kabeli obično su skuplji od PVC kabela, ali pružaju značajno veće sigurnosne performanse. Je li LSZH kabel ekološki prihvatljiv? LSZH kabeli smatraju se ekološki prihvatljivijim u situacijama požara jer ispuštaju manje otrovnih i korozivnih tvari.

Projektirani vijek kabela s izolacijom od umreženog polietilena (XLPE) obično je 20 do 30 godina. Međutim, u stvarnom radu, fizički radni vijek modernog XLPE kabeli mogu doseći 40 do 60 godina, pod uvjetom da nisu podvrgnuti dugotrajnom radu pri maksimalnim ograničenjima opterećenja i da su zaštićeni od ekstremne štete po okoliš. Na nazivnoj radnoj temperaturi od 90°C, izolacijski materijal održava visoku dielektričnu čvrstoću. Međutim, kada radna temperatura poraste između 95°C i 105°C, očekivani životni vijek kabela pada na samo 7 do 30 godina. XLPE kabeli postali su temeljna okosnica električnih mreža srednjeg, visokog i ekstra visokog napona zbog svojih vrhunskih svojstava električne izolacije, iznimno niskog dielektričnog gubitka, izvrsne otpornosti na toplinu i visoke mehaničke čvrstoće. Životni vijek kabela dinamička je funkcija degradacije koju zajednički određuju temperatura, električno polje, vlaga (efekt vodenog stabla) i mehanički stres. Osnovni podaci o životnom vijeku i međunarodni standardi Osnovna crta dizajna: Međunarodni standardi kao što je IEC 60502 strogo propisuju maksimalnu dopuštenu kontinuiranu radnu temperaturu vodiča od 90°C za XLPE kabele. Taj se prag postavlja na temelju toplinske oksidativne stope razgradnje visokomolekularnih polimera. Temperaturna ograničenja: Dopuštena temperatura preopterećenja u nuždi za XLPE kabele kreće se od 105°C do 130°C, dok trenutna temperatura koju mogu podnijeti tijekom kratkog spoja može doseći i do 250°C (u trajanju ne dužem od 5 sekundi). Stvarni vijek trajanja: Na standardnoj radnoj temperaturi od 90°C, očekivani životni vijek XLPE materijala je između 40 i 60 godina. Ako kabel dosljedno radi pod uvjetima djelomičnog opterećenja u stvarnim aplikacijama (na primjer, s temperaturom vodiča koja se održava oko 70°C), njegov stvarni životni vijek može lako premašiti granicu od 50 godina. Mehanizmi starenja jezgre XLPE kabela Starenje izolacije kabela nepovratan je fizikalni i kemijski proces koji dovodi do pada dielektrične čvrstoće. Primarne mehanizme pokreću sljedeća četiri stresa: Toplinsko starenje: Dugotrajna izloženost visokim temperaturama uzrokuje toplinsku oksidativnu degradaciju. Makroskopski, to se očituje kao krtost materijala, sa značajnim padom istezanja pri prekidu (EAB) i vlačne čvrstoće. U inženjerskim procjenama, kada EAB padne na 50% svoje početne vrijednosti, to se smatra "krajom fizičkog vijeka" za materijal. Električno starenje: Mikroskopski nedostaci (kao što su šupljine ili nečistoće) unutar izolacijskog sloja uzrokuju izobličenje električnog polja, što dovodi do djelomičnog pražnjenja (PD). Tijekom vremena, električna korozija stvara "Electrical Treeing", koji na kraju prodire kroz izolacijski sloj, što dovodi do katastrofalnog kvara. Akumulacija prostornog naboja u primjenama istosmjerne struje visokog napona (HVDC) također pogoršava izobličenje električnog polja. Vodeno drveće: Ovo je "nevidljivi ubojica" u vlažnim okruženjima. Pod djelovanjem izmjeničnog električnog polja, vlaga prodire u mikroskopske defekte unutar izolatora, tvoreći mrežu mikro-šupljina ispunjenih vodom poput drveta. Ovo značajno smanjuje ukupnu sposobnost izolatora da podnese napon. Mehanički i kemijski stres: Nepoštivanje zahtjeva za minimalni radijus savijanja tijekom instalacije (mehanički zamor) će proširiti mikroskopske šupljine, uvelike pospješujući početak djelomičnog pražnjenja i stvaranja vode. Nadalje, anioni kao što su kloridni ioni u morskom okruženju mogu izazvati kemijsku degradaciju na visokim temperaturama, uzrokujući nagli pad volumne otpornosti XLPE-a. Predviđanje životnog vijeka i napredne dijagnostičke metode Za točnu procjenu preostalog vijeka trajanja (RUL), industrija koristi sljedeće matematičke modele i tehnologije ispitivanja bez razaranja: Matematički modeli Model predviđanja toplinskog vijeka trajanja: Na temelju Arrheniusove jednadžbe. Ovaj model otkriva eksponencijalni odnos između temperature i životnog vijeka: za svaki pad temperature od 10°C, životni vijek toplinskog starenja se udvostručuje. Model trajanja električnog naprezanja: Na temelju modela inverzne snage (IPM). Njegov ključni parametar, koeficijent izdržljivosti napona (VEC), mjeri otpornost materijala na električno starenje. Visokokvalitetni XLPE materijali obično imaju VEC između 15 i 30. Evolucija dijagnostičkih metoda DC Hipot (ispitivanje visokog potencijala istosmjerne struje): Ovo je sada zastarjelo i vrlo destruktivno. Visoki istosmjerni napon nakuplja "prostorni naboj" unutar XLPE izolacije. Kada se AC rad nastavi, superponirana električna polja mogu trenutno razbiti krhki izolacijski sloj. VLF (vrlo niske frekvencije) testiranje: Industrija preferira alternativu. Koristi izmjeničnu struju ultra niske frekvencije (0,1 Hz), čime se izbjegava učinak svemirskog naboja, a istovremeno uzrokuje da se ozbiljno oštećeni kvarovi sigurno pokvare tijekom kontroliranog testiranja. Tan Delta (tangenta kuta dielektričnog gubitka) Dijagnostika: "Zlatni standard" za procjenu starenja stabla vode i ulaska vlage u XLPE kabele. Mjerenjem nelinearnog povećanja vrijednosti gubitaka kako napon ispitivanja raste (učinak "Tip-up"), precizno kvantificira ozbiljnost starenja. Praćenje djelomičnog pražnjenja (PD): Koristi se za točno određivanje mikroskopskih defekata unutar izolacijskog sloja (npr. zračni otvori u spojevima ili oštećeni zaštitni slojevi). Inženjerske prakse i osiguranje kvalitete za produljenje životnog vijeka XLPE kabela Postizanje radnog vijeka od preko 50 godina za XLPE kabele zahtijeva sveobuhvatnu kontrolu kvalitete od proizvodnje do rada: Vrhunska kontrola u proizvodnji i vrhunski odabir materijala Materijali visoke čistoće moraju se koristiti i proizvoditi u ultra čistom okruženju. Implementacija procesa trostruke ekstruzije osigurava vezu na atomskoj razini između oklopa vodiča, XLPE izolacijskog sloja i izolacijskog oklopa, potpuno eliminirajući međuslojne zračne raspore koji bi mogli izazvati djelomično pražnjenje. Korištenje materijala XLPE (TR-XLPE) otpornih na stablo i sveobuhvatnih dizajna za blokiranje vode (uzdužna pređa/trake za blokiranje vode, radijalni omotači za blokiranje vode) za apsolutnu izolaciju vanjske vlage. Sukladna instalacija i mehanička zaštita Radijus savijanja (ne manji od 10 do 15 puta vanjskog promjera) i napetost povlačenja moraju se strogo kontrolirati kako bi se spriječile mikropukotine u izolacijskom sloju. Spojevi i završeci su najosjetljiviji dijelovi kabelske linije. Njihova proizvodnja mora se provoditi u relativno suhim okruženjima bez prašine kako bi se izbjeglo unošenje nečistoća. Optimizacija radnog okruženja i upravljanje toplinom Održavajte razuman razmak između kabela kako biste olakšali odvođenje topline i spriječili nakupljanje topline. Preporuča se usvojiti smanjeni rad, ostavljajući odgovarajuću marginu ampaciteta kako bi se izbjegao dugotrajni rad s punim opterećenjem. Ugradite pouzdanu zaštitu od prenapona (odvodnik munje) za apsorbiranje visokofrekventnih skokova napona uzrokovanih prenaponskim sklopkama i udarima groma. Često postavljana pitanja: P1: Zašto moderni energetski sustavi široko koriste XLPE kabele umjesto tradicionalnih PVC kabela? A: XLPE (umreženi polietilen) ima trodimenzionalnu umreženu termoreaktivnu strukturu, koja omogućuje kontinuirane radne temperature do 90°C, daleko više od PVC-a (maksimalno 70°C). Nadalje, XLPE se može pohvaliti većom dielektričnom čvrstoćom, nižim dielektričnim gubicima i ne ispušta otrovne halogene plinove pri spaljivanju. Sveobuhvatno nadmašuje PVC kabele u životnom vijeku i električnim performansama. P2: Maksimalna radna temperatura XLPE kabela je 90°C. Hoće li povremeno prekoračenje ove temperature uzrokovati trenutno izgaranje kabela? A: Neće odmah izgorjeti, ali će ubrzati toplinsko starenje. Međunarodni standardi dopuštaju kratkotrajno hitno preopterećenje do 105°C ili čak 130°C. Međutim, prema Arrheniusovom modelu starenja, za svakih 10°C temperatura premašuje nazivnu vrijednost, stopa degradacije izolacijskog sloja se udvostručuje. Dugotrajni rad na visokim temperaturama drastično će smanjiti ukupni životni vijek kabela. P3: Što je "Water Treeing" i kako se to može spriječiti? A: Water treeing je mreža mikro šupljina poput stabla koja nastaje kada vlaga prodre u mikroskopske defekte u izolatoru i kontinuirano se širi pod kombiniranim djelovanjem izmjeničnog električnog polja i vlažnog okruženja u XLPE kabelima. Metode prevencije uključuju: korištenje dizajna za blokiranje vode (kao što su radijalni omotači za blokiranje vode i uzdužna pređa za blokiranje vode), korištenje materijala koji usporavaju stablo (TR-XLPE) i osiguravanje da vanjski omotač kabela nije izgreban tijekom instalacije. P4: Želim testirati status izolacije kabela koji su bili u upotrebi mnogo godina. Mogu li koristiti standardni DC Hipot tester? A: Apsolutno ne. Izvođenje tradicionalnih visokonaponskih DC testova na XLPE kabelima vrlo je destruktivno. Visoki istosmjerni napon akumulira "prostorni naboj" unutar izolacije. Nakon ponovnog uspostavljanja napajanja izmjeničnom strujom nakon testa, izolacijski sloj — koji bi inače mogao normalno raditi — vrlo je osjetljiv na trenutni kvar. P5: Ako se ne bi trebalo koristiti DC Hipot testiranje, kako bi se trebao znanstveno ocijeniti stupanj starenja XLPE kabela? A: Industrijski standardi preporučuju korištenje ispitivanja podnosivog napona izmjenične struje vrlo niske frekvencije (VLF, 0,1 Hz) u kombinaciji s Tan Delta (tangens kuta dielektričnog gubitka) dijagnostikom. VLF testiranje ne stvara štetne prostorne naboje, dok Tan Delta testiranje može točno kvantificirati ozbiljnost vodenog stabla unutar kabela mjerenjem karakteristika nelinearnog povećanja (Tip-up) struje curenja pri različitim naponima, čime vam pomaže u planiranju preventivnih zamjena. Tražite visoko pouzdane XLPE kabele za svoj sljedeći projekt? > Naš inženjerski tim u HUAPU CABLE spreman je pomoći vam pri odabiru, prilagodbi i postavljanju kabela. Kontaktirajte nas danas za tehničko savjetovanje ili prilagođenu ponudu.

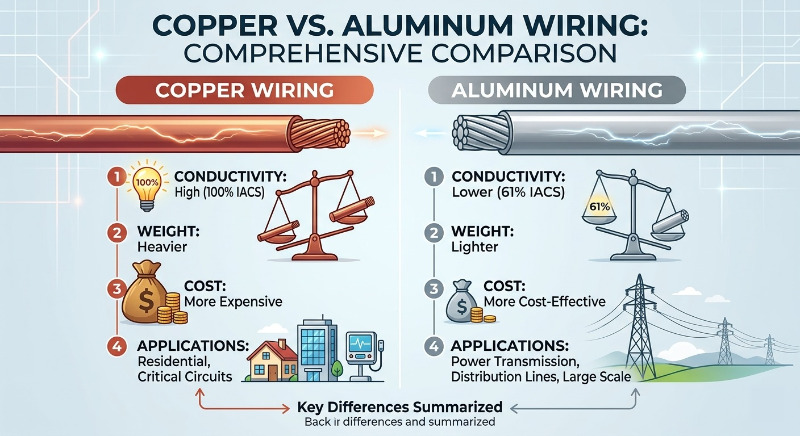

Uvod Bakreno i aluminijsko ožičenje uobičajena je usporedba u električnom dizajnu jer su oba materijala široko korištena, ali služe različitim potrebama. Bakar je poznat po većoj vodljivosti i kompaktnoj veličini, dok je aluminij lakši i isplativiji za mnoge velike primjene. Ovaj vodič objašnjava prednosti i nedostatke bakrenih i aluminijskih žica kako bi čitatelji mogli odabrati pravu opciju na temelju izvedbe, proračuna i zahtjeva za instalaciju. 1. Električna vodljivost Vodljivost je najvažnija tehnička razlika između bakrenih i aluminijskih žica. Obično se mjeri prema Međunarodnom standardu za žareni bakar (IACS), gdje je bakar postavljen na 100%. Bakar: Bakar ima izvrsnu vodljivost i može provesti više struje u manjoj žici. To ga čini dobrim izborom za stambene instalacije, poslovne zgrade, motore, transformatore i druge krugove koji su osjetljivi na prostor. Aluminij: Aluminij dobro provodi struju, ali ima oko 61% vodljivosti bakra. Za podnošenje istog opterećenja, aluminijsko ožičenje mora imati veću površinu poprečnog presjeka, što može utjecati na punjenje cijevi i fleksibilnost instalacije. 2. Težina i ugradnja Težina je važna u transportu, projektiranju potporne konstrukcije i radu na ugradnji. U ovoj kategoriji aluminij ima veliku prednost. Bakar: Bakar je gust i znatno teži od aluminija. Ta dodatna težina se obično može kontrolirati u kratkim građevinskim radovima, ali postaje nedostatak u prijenosu iznad glave gdje mogu biti potrebni jači oslonci. Aluminij: Aluminij ima otprilike jednu trećinu gustoće od bakra, što ga čini preferiranim izborom za mnoge nadzemne vodove za prijenos električne energije i primjene s velikim rasponom. Njegova manja težina može smanjiti opterećenje konstrukcije i troškove instalacije. 3. Usporedba troškova Proračun je često odlučujući faktor u projektima bakrenih naspram aluminijskih žica. Bakar: Bakar je obično skuplji zbog cijene sirovina i troškova obrade. Zauzvrat, nudi izvrsne performanse u manjem paketu i često se preferira tamo gdje je dugoročna pouzdanost prioritet. Aluminij: Aluminij je obično jeftinija opcija i može stvoriti značajne uštede u velikim instalacijama. Međutim, ukupni trošak projekta trebao bi također uključivati ​​odabir konektora, kvalitetu završetka i postupke ugradnje dizajnirane za aluminijske vodiče. 4. Sigurnost i dugoročna izvedba Moderno aluminijski kabeli može biti siguran ako je pravilno projektiran, prekinut i održavan. Ključ je korištenje pravih uređaja, vrijednosti zakretnog momenta i konektora ocijenjenih za aluminij. Bakar: Bakar je mehanički robustan i manje je sklon problemima s spajanjem uzrokovanim toplinskim širenjem. Naširoko se koristi u kritičnim krugovima jer radi dosljedno tijekom vremena. Aluminij: Aluminij se širi i skuplja više od bakra s promjenama temperature, tako da labavi ili nekompatibilni krajevi mogu stvoriti nakupljanje topline. Ispravno specificirani priključci i moderne metode ugradnje pomažu smanjiti ovaj rizik. Tablica brze usporedbe Značajka Bakreno ožičenje Aluminijsko ožičenje Vodljivost Viši (100% IACS) Niži (oko 61% IACS) Veličina žice Manji za istu struju Veći za istu struju Težina teže Upaljač trošak Veći trošak materijala Niži trošak materijala Uobičajena upotreba Stambeno ožičenje, komercijalno ožičenje, motori, transformatori, kritični krugovi Nadzemni vodovi, distribucija, dugotrajni i troškovno osjetljivi projekti Koju odabrati? Bakar ostaje standardni izbor za većinu stambenih i komercijalnih aplikacija ožičenja jer nudi jaku vodljivost, kompaktnu veličinu i pouzdane dugoročne performanse. Aluminij je izvrsna opcija kada su težina i cijena glavni problemi, posebno u projektima prijenosa i distribucije gdje su prihvatljive veće veličine vodiča. Za aluminijsko ožičenje bitni su odgovarajući priključci, kompatibilni uređaji i ispravne prakse postavljanja kako bi se spriječilo pregrijavanje, stvaranje luka i prijevremeni kvar. Često postavljana pitanja Je li aluminijsko ožičenje sigurno? Da, moderno aluminijsko ožičenje može biti sigurno ako je instalirano s ispravnim konektorima, uređajima i postavkama zakretnog momenta. Starije aluminijsko ožičenje razgranatog kruga stvaralo je probleme uglavnom zbog loših spojeva i nekompatibilnih komponenti. Zašto je bakar poželjan u zgradama? Bakar je poželjan jer nosi više struje u manjoj veličini i lakše ga je prekinuti u mnogim građevinskim primjenama. Također je manje osjetljiv na probleme vezane uz toplinsko širenje. Gdje se najčešće koristi aluminijsko ožičenje? Aluminij se obično koristi u nadzemnim električnim vodovima, distribucijskim sustavima i nekim velikim industrijskim ili komercijalnim primjenama gdje su smanjena težina i niža cijena važni. Ključni zahvati Bakar je najbolji kada su vodljivost, kompaktna veličina i dugoročna pouzdanost glavni prioriteti. Aluminij je najbolji kada su niža cijena i manja težina važniji od veličine vodiča. Za aluminijsko ožičenje, sigurna izvedba ovisi o odgovarajućim konektorima, završecima i instalaciji u skladu s kodovima. Zaključak Odluka o bakrenom ili aluminijskom ožičenju ovisi o ciljevima vašeg projekta. Odaberite bakar kada su performanse, kompaktna veličina i dugoročna pouzdanost najvažniji. Odaberite aluminij kada su manja težina i niža cijena materijala prioritet i provjerite koristi li instalacija ispravne konektore i hardver usklađen s kodom.

Što su građevinske žice i zašto su važne? Građevinske žice su izolirani električni vodiči instalirani unutar zidova, stropova, vodova i kabelskih polica za distribuciju energije kroz stambene, komercijalne i industrijske strukture. Oni čine okosnicu svakog električnog sustava — bez pravilno odabranih i instaliranih građevinskih žica, rasvjeta, HVAC, utičnice i kritična oprema jednostavno ne mogu sigurno funkcionirati. Prema američkoj vatrogasnoj upravi, električni požari uzrok su otprilike 51.000 kućnih požara svake godine , uzrokujući više od 1,3 milijarde dolara materijalne štete. Značajan dio ovih incidenata potiče od nepravilnog ožičenja - premali vodiči, loša izolacija ili materijali koji nisu ocijenjeni za okolinu instalacije. Odabir prave građevinske žice nije samo tehnički detalj; to je kritična sigurnosna odluka. Uobičajene vrste građevinskih žica Tržište nudi širok izbor građevinskih žica, od kojih je svaka projektirana za specifične nazivne napone, uvjete okoline i metode ugradnje. Razumijevanje ključnih tipova pomaže izvođačima, inženjerima i upraviteljima objekata da donose informirane odluke o nabavi. THHN / THWN žica THHN (Termoplastični najlon s visokom otpornošću na toplinu) i THWN (termoplastični najlon otporan na toplinu i vodu) žice su najčešće korištene građevinske žice u Sjevernoj Americi. THHN je ocijenjen za suhe prostore do 90°C, dok THWN proširuje pokrivenost na vlažna okruženja. Većina modernih vodiča ima dvostruke oznake THHN/THWN-2, što ih čini vrlo svestranim za instalacije vodova u komercijalnim zgradama. XHHW žica XHHW žica koristi izolaciju od umreženog polietilena (XLPE), nudeći vrhunsku izvedbu u suhom (90°C) i mokrom (75°C) okruženju. Njegova otpornost na vlagu i mehanička izdržljivost čine ga preferiranim izborom za industrijske objekte, podzemne cjevovode i mjesta izložena kemikalijama ili uljima. NM-B kabel (Romex) Kabel s nemetalnim plaštom, poznatiji kao NM-B ili pod robnom markom Romex, standardno je rješenje ožičenja za stambenu izgradnju. Spaja dva ili tri izolirana vodiča i žicu za uzemljenje unutar PVC omotača, pojednostavljujući instalaciju u suhim, zaštićenim unutarnjim prostorima. NM-B je ocijenjen na 60°C i odobren je samo za upotrebu u zatvorenim stambenim prostorima. KORIŠTENJE-2 i RHH/RHW-2 žica Žica USE-2 (podzemni servisni ulaz) dizajnirana je za izravno ukopavanje i fotonaponske sustave, s umreženom polietilenskom izolacijom ocijenjenom do 90°C u vlažnim uvjetima. Vodiči RHH/RHW-2 imaju izolaciju od duroplastične gume i obično se specificiraju za razvodne ploče, panelne ploče i industrijsku distribuciju električne energije. Vrsta žice Izolacija Maksimalna temperatura (suho/mokro) Tipična primjena THHN/THWN-2 PVC najlon 90°C / 75°C Komercijalno ožičenje XHHW-2 XLPE 90°C / 90°C Industrijske i vlažne lokacije NM-B PVC plašt 60°C / N/A Stambeni interijer USE-2 XLPE 90°C / 90°C Izravni ukop i solarni PV Usporedba uobičajenih vrsta građevinskih žica, temperaturnih vrijednosti i tipičnih primjena. Kako odabrati pravu građevinsku žicu Odabir ispravne građevinske žice uključuje procjenu nekoliko međusobno ovisnih čimbenika. Preskakanje bilo kojeg koraka može dovesti do kršenja kodeksa, preranog kvara izolacije ili opasnosti od požara. 1. Materijal vodiča: bakar naspram aluminija Bakar ostaje dominantan materijal vodiča za izgradnju žica zbog svoje izvrsne vodljivosti, fleksibilnosti i kompatibilnosti s većinom hardvera za završetak. Aluminij ožičenje je lakše i jeftinije, što ga čini isplativim za vodove velikog promjera i ulazne kabele servisa (obično 1 AWG i veće). Međutim, aluminiju je potreban antioksidativni spoj na spojevima i završecima s oznakom aluminija kako bi se spriječilo stvaranje otpora tijekom vremena. 2. Promjer i strujna snaga žice Promjer žice — izražen u AWG (American Wire Gauge) u Sjevernoj Americi — izravno određuje nosivost struje ili snagu struje. Tablica NEC (National Electrical Code) 310.15(B)(16) daje vrijednosti struje na temelju veličine vodiča, vrste izolacije i temperature okoline. Kao opća referenca: 14 AWG bakar — Krugovi od 15 A (standardna rasvjeta) 12 AWG bakar — Krugovi od 20 A (kuhinja, kupaonske utičnice) 10 AWG bakar — 30A krugovi (sušilice, grijači vode) 6 AWG bakar — 55A strujni krugovi (EV punjači, male podploče) Uvijek primijenite faktore korekcije za punjenje cijevi, povišene temperature okoline i kontinuirana opterećenja (opterećenja koja rade 3 sata zahtijevaju da krug bude dimenzioniran na 125% kontinuiranog opterećenja ). 3. Nazivni napon Većina standardnih građevinskih žica ocijenjena je na 600V , koji pokriva veliku većinu stambenih i lakih komercijalnih aplikacija. Srednjenaponske žice za zgrade (5 kV, 15 kV, 35 kV) potrebne su za primarnu distribuciju u velikim komercijalnim kampusima, industrijskim postrojenjima i podstanicama. Neusklađenost nazivnog napona s naponom sustava je kritična i opasna pogreška. 4. Instalacijsko okruženje Okruženje instalacije diktira potrebnu ocjenu izolacije. Ključna razmatranja uključuju: Mokra ili vlažna mjesta — zahtijevaju izolaciju s oznakom W (npr. THWN-2, XHHW-2) Izravni ukop — zahtijeva USE-2 ili UF kabel; standardni THHN u cjevovodu nije prihvatljiv pod zemljom bez zaštite cjevovoda Područja visoke temperature (u blizini bojlera, oprema na krovu) — navedite žicu s oznakom 90°C i potvrdite podudaranje ocjena završetka Plenumski prostori — zahtijevaju kabele s ocjenom CMP s izolacijom s malo dima i otpornom na plamen prema NEC članku 800/820 Ključni standardi i certifikati za građevinske žice Renomirane građevinske žice proizvedene su i testirane u skladu s nacionalnim i međunarodnim standardima. Provjera sukladnosti prije nabave štiti od krivotvorina ili nekvalitetnih proizvoda koji mogu proći vizualni pregled, ali ne uspijevaju pod opterećenjem. UL 83 — Standard za žice i kabele izolirane termoplastom (pokriva THHN, THWN) UL 44 — Standard za duroplastom izolirane žice i kabele (pokriva XHHW, RHW) ASTM B3 / B8 — Specifikacije za meko žarene bakrene vodiče NEC (NFPA 70) — Nacionalni električni kodeks regulira postavljanje i dimenzioniranje svih građevinskih žica u Sjedinjenim Državama RoHS / DOSEG — Europske direktive o usklađenosti koje ograničavaju opasne tvari u izolaciji i smjesama za plašt Građevinske žice uvijek nabavljajte od proizvođača čiji proizvodi nose priznatu oznaku popisa treće strane - obično Na popisu UL, s certifikatom CSA ili na popisu ETL — osigurati neovisnu provjeru tvrdnji o učinkovitosti. Najbolje prakse za instalaciju za produljenje radnog vijeka žice Čak i najkvalitetnija građevinska žica neće raditi ako se nepravilno postavi. Slijeđenje dokazanih najboljih praksi smanjuje povratne pozive, jamstvene zahtjeve i dugoročne kvarove. Poštujte minimalni radijus savijanja — Uski zavoji s vremenom pucaju na izolaciji. Većina građevinskih žica zahtijeva minimalni radijus savijanja od 5x ukupnog promjera kabela. Nemojte prekoračiti ograničenja punjenja cijevi — NEC Poglavlje 9, Tablica 1 ograničava punjenje cijevi na 40% površine poprečnog presjeka cijevi za tri ili više vodiča, sprječavajući nakupljanje topline i oštećenje izolacije. Koristite odgovarajuće mazivo za povlačenje — Za duge vodove koristite mazivo za izvlačenje žice odobreno od UL koje je kompatibilno s vrstom izolacije žice; maziva na bazi nafte mogu oštetiti PVC jakne. Završeci zakretnog momenta prema specifikaciji — Pretjerano ili premalo zatezanje terminala stvara spojeve visokog otpora koji stvaraju toplinu. Uvijek koristite kalibrirani momentni odvijač i pridržavajte se vrijednosti obrtnog momenta proizvođača. Jasno označite sklopove — Dosljedno označavanje krugova na pločama i razvodnim kutijama pojednostavljuje buduće održavanje i smanjuje rizik od slučajnog uključivanja pod napon tijekom servisiranja. Novi trendovi u tehnologiji građenja žice Industrija građevinske žice razvija se zajedno sa širim trendovima u izgradnji, održivosti i elektrifikaciji. Nekoliko razvoja preoblikuje specifikacije proizvoda i strategije nabave. Potražnja za infrastrukturom za punjenje električnih vozila Brzo usvajanje električnih vozila pokreće značajnu potražnju za građevinskim žicama većeg promjera koje mogu podržati instalacije razine 2 (240 V, 40–80 A) i DC brzo punjenje (razina 3). Industrijski analitičari predviđaju da će američko tržište infrastrukture za punjenje električnih vozila premašiti 100 milijardi dolara do 2030. , stvarajući stalnu potražnju za 6 AWG kroz bakrene vodiče od 250 kcmil u komercijalnim parkirališnim strukturama i višestambenim zgradama. Izolacija bez halogena i bez dima Sve veća svijest o sigurnosti požara i stroži građevinski propisi u Europi i Aziji ubrzavaju usvajanje bez halogena, bez dima i bez halogena (LSZH) građevinske žice. Kada je izložena plamenu, LSZH izolacija proizvodi znatno manje toksičnog dima i korozivnih plinova u usporedbi sa standardnim PVC-om, poboljšavajući sigurnost evakuacije i smanjujući oštećenje opreme u podatkovnim centrima, tranzitnim tunelima i visokim zgradama. Promjenjivost cijena bakra i alternative za aluminij Cijene bakra doživjele su značajnu volatilnost, dosegnuvši rekordne visine iznad 5,00 USD/lb u 2024. To je obnovilo interes za aluminijske vodiče s hibridima aluminija obloženog bakrom (CCA) za specifične primjene u napojnom vodu, nudeći smanjenje troškova od 30–50% po linearnoj stopi na velikim komercijalnim projektima gdje se pravilno primjenjuje s opremom s oznakom AL.

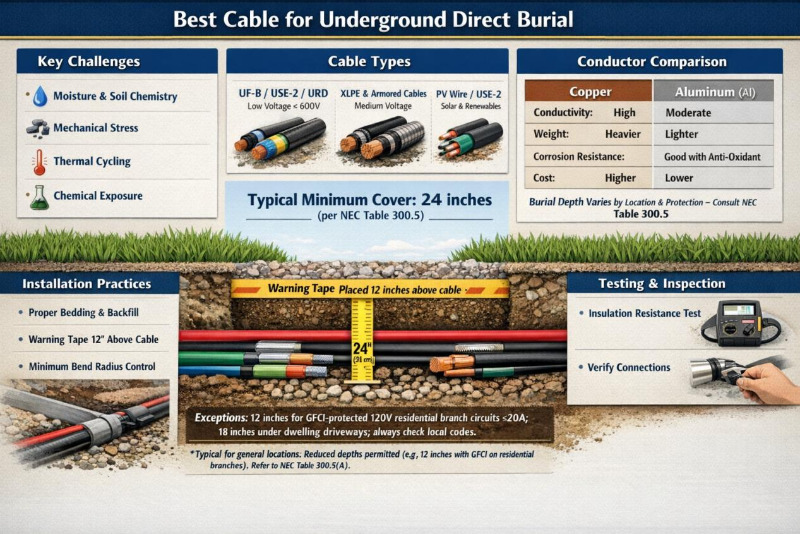

Verzija dokumenta: 1.0 Namjena: Omogućiti inženjerima elektrotehnike, izvođačima i voditeljima projekata objektivno vodstvo pri odabiru kabeli prikladno za izravne aplikacije ukopa, osiguravajući dugiliočnu pouzdanost i usklađenost s međunarodnim standardima. 1. Uvod Kada je riječ o dugovječnosti infrastrukture, odabir pravog kabela za Izravni ukop (DB) je jedna od najkritičnijih odluka u električnom projektiranju i instalaciji. Za razliku od kabela ugrađenih u cjevovod, izravno ukopani kabeli kontinuirano su izloženi: Vlažnost tla i podzemne vode Promjenjivi kemijski sastav tla i pH Mehanička naprezanja od stijena, zasipanja i pomicanja tla Toplinski ciklus tijekom rada Ovaj vodič definira ključne zahtjeve, preporučuje vrste kabela prema primjeni, uspoređuje materijale vodiča i ocrtava bitne postupke postavljanja kako bi se postigao životni vijek od 30 godina. 2. Zahtjevi za izravni ukopani kabel Kabel se smatra prikladnim za izravno ukopavanje samo ako su njegova izolacija i vanjski omotač posebno projektirani da budu otporni na: Ulaz vlage i pojave degradacije kao što je vodeno stablo Mehanička oštećenja od oštrih predmeta, slijeganja tla ili slučajnog iskopavanja Kemijski napad od zagađivača tla, gnojiva ili podzemnih voda Toplinski i okolišni stres u normalnim i preopterećenim uvjetima Standardni kabeli za unutarnju upotrebu (npr. THHN, obična PVC žica za zgrade) su nije pogodan za izravni ukop bez dodatne mehaničke zaštite. 3. Preporučene vrste kabela prema primjeni Odabir kabela ovisi o klasi napona, zahtjevima opterećenja, uvjetima okoline i važećim regionalnim/nacionalnim standardima (npr. NEC, IEC 60502 ili lokalni ekvivalenti). 3.1 Stambeni i laki komercijalni (niski napon ≤ 600 V) UF-B (podzemni dovodnik) Čvrsti termoplastični omotač koji oblaže sve vodiče; naširoko se koristi za strujne krugove grana na vlažnim mjestima. KORIŠTENJE-2 / RHW-2 / XHHW-2 XLPE-izolirani pojedinačni vodiči, 90°C za mokro/suho; zajednički za servisne ulaze i hranilice. Mnogi imaju višestruke ocjene za svestranost. URD (podzemna stambena distribucija) Predmontirani aluminijski triplex/quadruplex kabeli s XLPE izolacijom; dominantan izbor za isplative stambene podzemne usluge. 3.2 Komercijalni, industrijski i uslužni (srednji napon i visoko opterećenje) Kabeli izolirani XLPE Izolacija od umreženog polietilena pruža izvrsnu toplinsku stabilnost (90–105°C kontinuirano), otpornost na pucanje pod utjecajem okoliša i dugotrajnu učinkovitost u vlažnim okruženjima. Uobičajene konstrukcije: jednožilni ili višežilni s PVC, PE ili LSOH omotačem. Primjenjivi standardi: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 itd. Oklopljeni kablovi (za pojačanu mehaničku zaštitu) STA (oklop od čelične trake) — Učinkovit protiv gnječenja i oštećenja glodavcima. SWA (oklop od čelične žice) — Vrhunska vlačna čvrstoća; idealno za nestabilna tla ili duga povlačenja. 3.3 Obnovljivi izvori energije i fotonaponske instalacije USE-2 or PV žica (UL 4703) UV-otporan, visokotemperaturni (90–150°C); pogodan za izložene staze i ukopane segmente. XLPE vodiči s dvostrukom oznakom (npr. RHW-2/USE-2) sve se više navode. 4. Usporedba materijala vodiča Značajka Bakar (Cu) Aluminij (Al/legura/ACSR) Električna vodljivost Visoko (≈100% IACS) Umjereno (≈61% IACS za EC stupanj; legure bolje) Težina teže Znatno lakši (lakše rukovanje/vučenje) Otpornost na koroziju Izvrsno Dobro kada se pravilno prekine s inhibitorima Trošak materijala viši Niži, posebno kod većih veličina vodiča Tipične primjene Strujni krugovi visokog opterećenja, uski prostori, kritični završeci Daleki vodovi, distribucija komunalnih usluga, projekti vođeni troškovima Važna napomena za aluminijske vodiče: Uvijek koristite konektore s popisa UL ili ekvivalentne konektore, nanesite odobrenu antioksidacijsku smjesu i slijedite specifikacije zakretnog momenta proizvođača kako biste smanjili kvarove veza povezane s oksidacijom. 5. Osnovni postupci instalacije Kako biste povećali životni vijek i sigurnost kabela: 1. Minimalna dubina ukopavanja Pridržavajte se lokalnih/nacionalnih električnih propisa. Tipične vrijednosti (primjer iz NEC tablice 300.5): Stambeni strujni krugovi (120/240 V s GFCI zaštitom): 12–18 inča Opći izravni ukop (većina lokacija): 24 inča Područja za promet vozila (prilazi, ceste): 24 inča ili više U cjevovodu: dopuštene smanjene dubine (6–18 inča ovisno o vrsti cjevovoda) 2. Podloga i zatrpavanje Stavite 4–6 inča čistog pijeska ili finog tla bez kamenja ispod i oko kabela kako biste ga zaštitili od oštrih predmeta. 3. Upozorenje i mehanička zaštita Postavite uočljivu podzemnu traku upozorenja 12 inča iznad kabela. Koristite betonske ploče, zaštitne daske ili obloge u zonama visokog rizika za iskop. 4. Dodatni najbolji primjeri iz prakse Pridržavajte se minimalnog radijusa savijanja prema specifikaciji proizvođača. Kontrolirajte napetost povlačenja kako biste izbjegli oštećenje jakne ili izolacije. Provedite ispitivanje izolacijskog otpora (megger) nakon ugradnje i zatrpavanja. 6. Sažetak – Smjernice za odabir Vrsta projekta Preporučene vrste kabela Ključne prednosti Standardni stambeni / laki poslovni prostor UF-B, USE-2/RHW-2/XHHW-2, URD aluminij Isplativo, široko dostupno Industrijska/komunalna distribucija električne energije XLPE-izolacija (po potrebi oklopni STA/SWA) Vrhunska toplinska i ekološka izvedba Solarna PV / obnovljiva energija USE-2, fotonaponska žica (UL 4703), dvostruko ocijenjeni XLPE UV otpornost, visoka temperatura Uvijek provjerite usklađenost s najnovijim izdanjem primjenjivih standarda (NEC, IEC 60502 serija ili lokalni propisi), pregledajte tablice s podacima proizvođača i provedite procjene rizika specifične za lokaciju. Dopustite nam da podržimo vaš projekt: Obratite se našim tehničkim stručnjacima za prilagođene specifikacije, pomoć u skladu sa standardima ili detaljne tablice podataka o XLPE oklopnim kabelima, USE-2 ekvivalentima, SWA varijantama i više.
