Može li se aluminijska žica izravno spojiti na bakrene utičnice?

Prilikom rješavanja pitanja da li aluminijska žica može biti izravno spojen na standardnu bakrenu utičnicu, znanost o materijalima i trenutni standardi National Electrical Code (NEC) daju konačan odgovor: apsolutno ne .

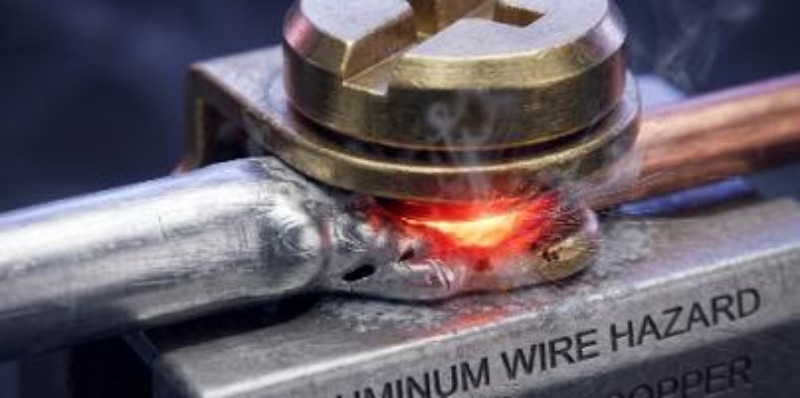

Podaci Povjerenstva za sigurnost potrošačkih proizvoda SAD-a (CPSC) i Instituta za istraživanje Franklin otkrivaju da domovi ožičeni aluminijskom žicom "stare tehnologije" prije 1972. imaju 55 puta veću vjerojatnost da će doći do "Uvjeta opasnosti od požara" na priključcima utičnica i prekidača u usporedbi s domovima ožičenim čistim bakrom. Ovaj ekstremni rizik od požara ne potječe od aluminijske žice unutar zidova, već se koncentrira na mehaničkim spojnim točkama između aluminijske žice i neprilagođenih električnih terminala.

Zašto je izravno spajanje aluminija i bakra iznimno opasno?

Prešanje aluminija i bakra zajedno bez posebnih medija ili namjenskih mehaničkih dizajna neizbježno pokreće niz sporih, ali nepovratnih, destruktivnih fizičkih i kemijskih reakcija.

• Neusklađenost toplinske ekspanzije i "hladno strujanje": Koeficijent toplinske ekspanzije aluminija (~23,1 µm/m·°C) znatno je veći od koeficijenta bakra i čelika. Kada struja zagrijava žicu pod krutim ograničenjima standardnog vijka za prihvat, aluminij prolazi kroz ozbiljno širenje i nepovratnu poprečnu plastičnu deformaciju, poznatu kao "hladno strujanje" ili mehaničko puzanje. Nakon hlađenja, aluminij se steže, ali gubi svoj izvorni volumen, ostavljajući mikroskopske praznine koje uzrokuju ozbiljno labavljenje, stvaranje luka i eventualno sagorijevanje tijekom tisuća toplinskih ciklusa.
• Fatalni oksidni izolacijski sloj: Dok oksidirani bakar zadržava nešto vodljivosti, aluminij trenutačno reagira na kisik, stvarajući gusti, iznimno tvrdi sloj aluminijevog oksida (Al₂O₃). Ovaj sloj je izvrstan električni izolator koji ozbiljno ometa prijenos struje. Kako mehanička veza popušta, oksidacija se ubrzava, uzrokujući eksponencijalni porast kontaktnog otpora i stvaranje ogromne razorne topline.
• Galvanska korozija: Postoji značajna potencijalna razlika između aluminija i bakra. Kada se ovi različiti metali dodirnu unutar standardne posude i izlože vlazi iz okoline, formiraju mikroskopsku galvansku ćeliju. Kao visoko aktivna anoda, aluminijska žica podliježe brzoj galvanskoj koroziji, degradirajući njezinu fizičku strukturu i električni presjek.

Jedino usklađeno rješenje za izravnu vezu: uređaji s oznakom CO/ALR

Standardne posude s oznakom "SAMO CU" strogo je zabranjeno završavati aluminijskom žicom ni pod kojim okolnostima. Zbog dugotrajnog puzanja aluminija, rani "AL/CU" uređaji također su otkazivali u visokim stopama.

Suvremeni električni kodeksi (kao što je NEC 406.10) zakonom nalažu da uređaji koji nisu označeni CO/ALR (bakar-aluminij revidirano) apsolutno je zabranjeno izravno završavati aluminijske vodiče. CO/ALR posude moraju proći stroge zahtjeve UL 1567 standardni. Koriste duboko pokositrenje kako bi se galvanske reakcije svele na najmanju moguću mjeru i imaju specijalizirane, uske utore za vođenje za fizičko zaključavanje aluminijske žice na mjestu, sprječavajući hladno strujanje.

Najbolje rješenje za trajni popravak: bakreni "pletenje"

Budući da su CO/ALR posude skupe i ne mogu riješiti opasnosti od više aluminijskih žica spojenih zajedno unutar razvodne kutije, CPSC-ov najpreporučljiviji trajni popravak je "pigtailing" . To uključuje sigurno spajanje kratkog komada čiste bakrene žice na postojeću aluminijsku žicu, koja se zatim spaja na bilo koju standardnu ​​modernu utičnicu.

CPSC službeno odobrava samo dvije metode trajnog pigtailinga:

1. COPALUM Cold Weld Crimp System (Optimalno trajno rješenje)

Razvijen od strane TE Connectivity, ovo je jedina metoda popravka koju CPSC smatra jednako sigurnom kao potpuno ponovno ožičenje kuće bakrenim žicama.

• Mehanizam: Koristi specijaliziranu bakrenu čahuru presvučenu kositrom. Vlasnički električni alat primjenjuje 10.000 funti apsolutnog pritiska za stvaranje "suhog savijanja".
• Rezultat: Ovaj ekstremni pritisak tjera metale na plastično tečenje, trenutačno kidajući oksidni sloj i spajajući metalne rešetke na sobnoj temperaturi kako bi se formirao "hladni var", trajno eliminirajući buduću oksidaciju i galvansku koroziju.

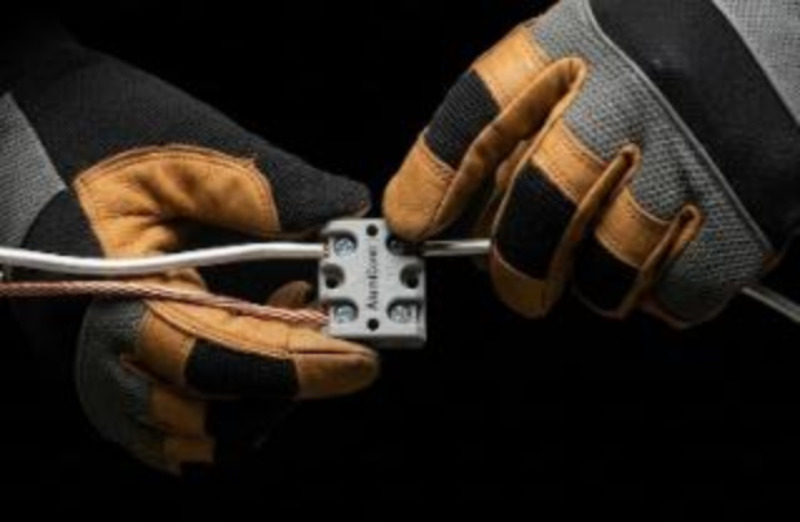

2. AlumiConn namjenski terminal za aluminij-bakar (odobrena alternativa)

Za područja gdje COPALUM alati nisu dostupni, CPSC odobrava AlumiConn konektor tvrtke King Innovation.

• Mehanizam: Ovo je kompaktan minijaturni terminalni blok s više priključaka gdje se aluminijske i bakrene žice umeću u potpuno izolirane priključke, prekidajući put galvanske korozije na izvoru.
• Antioksidacija: Unutrašnjost je unaprijed napunjena antioksidativnom pastom koja trenutno prekriva gole aluminijske kristale nakon umetanja, blokirajući kisik.

Upozorenje o kritičnoj sukladnosti: Obavezna kontrola momenta (NEC 110.14(D))

Kada koristite AlumiConn konektore, NEC 110.14(D) izričito zahtijeva od instalatera da koriste kalibrirani momentni alat (poput momentnog odvijača) kako biste postigli točan moment koji je odredio proizvođač (obično 10 do 15 inča-funti). Nedovoljno zatezanje uzrokuje pregorijevanje visokog otpora, dok pretjerano zatezanje gnječi meku aluminijsku žicu. Neupotreba momentnog alata krši NEC kodove i može dovesti do odbijanja potraživanja od osiguranja nakon požara.

Strogo zabranjeno: Jesu li standardne ili "ljubičaste" žičane matice sigurne?

Ne. Nikada ne smijete koristiti standardne uvrtne žičane matice za spojeve aluminija i bakra. Čak ni "ljubičaste" žičane matice koje se prodaju za spojeve aluminij-bakar (kao što je Ideal 65, koji sadrži antioksidacijsku pastu) nisu odobrene od strane CPSC-a za trajne popravke. Laboratorijska ispitivanja pokazuju da spiralne opruge unutar ovih žičanih matica ne mogu ograničiti jako toplinsko širenje aluminija i hladno strujanje. Spojevi žičanih matica na aluminijskoj žici često otkazuju i predstavljaju opasnost od požara čak i brže nego neobrađene, originalne stare posude.

FAQ | Često postavljana pitanja

P1: Mogu li spojiti aluminijsku žicu izravno na standardnu bakrenu utičnicu?

Apsolutno ne. Prema Nacionalnom električnom kodeksu (NEC), necertificiranim uređajima bez oznake CO/ALR strogo je zabranjeno završavati aluminijske vodiče. Izravna kompresija ova dva metala bez posebnog mehaničkog dizajna pokreće nepovratne destruktivne reakcije.

P2: Zašto spajanje aluminijske i bakrene žice uzrokuje požare? Tri su ključna razloga: Prvo, veća toplinska ekspanzija aluminija uzrokuje mehaničko puzanje (hladno strujanje) na spojnoj točki, što dovodi do labavosti i stvaranja luka. Drugo, izloženi aluminij trenutačno stvara visoko izolacijski sloj oksida (aluminijev oksid) koji stvara ekstremnu toplinu. Treće, kontakt između dva metala uzrokuje galvansku koroziju, brzo degradirajući mehaničku čvrstoću žice.

P3: Mogu li koristiti "AL/CU" posude ili "ljubičaste" žičane matice s antioksidativnom pastom?

Ne. Rani "AL/CU" uređaji nisu uspjeli jer se nisu mogli oduprijeti dugotrajnom puzanju aluminija. Slično, "ljubičaste" žičane matice s antioksidativnom pastom CPSC ne priznaje za trajne popravke; njihova stopa kvarova i rizik od požara čak su brži nego kod netretiranih starih posuda.

P4: Koji je najsukladniji i najsigurniji način popravka starih aluminijskih žica?

Postoje samo dva potpuno usklađena puta za trajno uklanjanje rizika od pregrijavanja: ili potpuno zamijenite uređaje namjenskim CO/ALR spremnicima koji zadovoljavaju standard UL 1567; ili koristite bakrene spojeve sa sustavom hladnog zavarivanja COPALUM ili terminalima AlumiConn, osiguravajući korištenje preciznog alata za zakretni moment kako biste zadovoljili NEC 110.14(D) specifikacije zakretnog momenta tijekom instalacije.
